Az olyan alacsony feszültségű áramkörökhöz, amelyeknek feszültség alatt kell maradniuk egy meghatározott tűznek való kitettség alatt, az alumínium PVC tűzálló tápkábel alumínium vezetőt elektromos szigeteléssel, külön tűzálló réteggel és PVC védőburkolattal kombinál. Vészáram-elosztó és egyéb meghatározott tűzfolytonossági követelményekkel rendelkező áramkörökhöz készült.
A termékcsalád 1,5 mm²-től 1000 mm²-ig terjedő vezetékméreteket fedi le, a vezetékek ellenállására, a feszültségállóságra és az amperacitásra vonatkozó elektromos adatokkal, különböző beépítési körülmények között. A végső kábel kiválasztása az áramkör terhelésétől, az útvonal hosszától, a beépítési módtól, a megengedett feszültségeséstől és az alkalmazandó tűzbiztonsági követelményektől függ.
|
Névleges keresztmetszet (mm²) |
Szigetelés vastagsága (mm) |
A köpeny vastagsága (mm) |
A kábel hozzávetőleges külső átmérője (mm) |
Vezető DC ellenállása (Ω/km)Al |
Tesztfeszültség (kV/5 perc) |
Tűrőképesség a levegőben (A) (A)-Al |
Tűrőképesség közvetlenül eltemetett talajban(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
A kábel négy funkcionális réteg köré épül, amelyek normál működés közben és az előírt tűzvizsgálati körülmények között működnek együtt. Az alumínium vezető hordozza az elektromos terhelést, míg a szigetelés biztosítja az elektromos elválasztást. Egy dedikált tűzálló réteg segít megvédeni az áramkört, ha magas hőmérsékletnek van kitéve, és a PVC köpeny képezi a külső védőfelületet.
Áramvezetőként alumíniumot használnak. A rézhez képest kisebb sűrűsége a kábel súlya és kezelhetősége szempontjából lényeges lehet, különösen hosszú kábelútvonalakon. Az alumínium vezetékekhez azonban megfelelő méretre és kompatibilis lezáróelemekre van szükség. A vezeték keresztmetszetének kiválasztása előtt figyelembe kell venni az áramkapacitást, a feszültségesést és a beépítési feltételeket.
A tűzálló réteg az elektromos mag hővédelmét hivatott biztosítani a meghatározott tűznek való kitettség alatt. Funkcióját meg kell különböztetni az égésgátlástól: az égésgátló anyagok elsősorban a láng terjedésének korlátozására szolgálnak, míg a tűzálló kábelszerkezeteket az áramkör működésének fenntartására értékelik meghatározott tűzvizsgálati körülmények között.
A szigetelés biztosítja a szükséges elektromos elválasztást a vezető körül, míg a PVC köpeny védi a kész kábelt a normál külső érintkezéstől kezelés és szerelés során. A táblázatban látható szigetelés- és köpenyvastagságok a vezeték méretétől függően változnak, és a kábel méretspecifikációjának részét képezik.
A tűzzel kapcsolatos áramkörök esetében a kábel teljesítménye nem értékelhető pusztán a lángellenállás alapján. Az elektromos folytonosságot, a szigetelés állapotát, a vezető ellenállását és az alkalmazandó tűzvizsgálati feltételeket együtt kell figyelembe venni. A mellékelt termékadatok 3,5 kV/5 perc vizsgálati feszültséget adnak meg, és külön áramvezető értékeket adnak meg levegőbe és közvetlenül eltemetett talajba történő beépítéshez.
A mellékelt termékinformáció 90 perces tűzállósági teljesítményt határoz meg 750 °C-os vizsgálati körülmények között. Ezt az értéket a megadott kábelkonstrukcióhoz és vizsgálati módszerhez kapcsolódó vizsgálati eredményként kell érteni, nem pedig annak az univerzális kijelentésnek, hogy a kábel minden valós tűz esetén ugyanolyan ideig fenntartja az áramellátást. A projekt jóváhagyásának a vonatkozó vizsgálati jelentésen és a helyi tűzbiztonsági követelményeken kell alapulnia.
A vezető egyenáramú ellenállása a műszaki táblázatban található az alkalmazandó alumínium vezetékméretekhez. A levegőbe és közvetlenül eltemetett talajba történő beépítéshez külön adjuk meg a kapacitásadatokat, mivel a hőleadás a beépítési feltételek függvényében változik. A kábel tényleges méretezéséhez szükség lehet a környezeti hőmérséklet, a kábelcsoportok, a betemetési feltételek, az útvonal hosszának és a megengedett feszültségesésnek a figyelembevételére is.
A feltüntetett 3,5 kV/5 min érték a megadott tesztfeszültséget és időtartamot jelenti a mellékelt termékadatokban. Feszültségállósági vizsgálatot alkalmaznak a szigetelési rendszer ellenőrzésére a meghatározott vizsgálati körülmények között. A termékdokumentációt és a vonatkozó gyártási szabványt át kell tekinteni, amikor a kábelt projektjóváhagyásra benyújtják.
A kábel kiválasztását az elektromos terheléstől kell kezdeni, majd össze kell hasonlítani a tényleges telepítési környezettel. Vészhelyzeti és tűzzel kapcsolatos áramkörök esetében a szükséges tűzállósági időtartamot és az alkalmazandó építési követelményeket is meg kell határozni a kábel megrendelése előtt.
A névleges keresztmetszetet az üzemi áram, a feszültségesés és a beépítési feltételek szerint kell kiválasztani. A nagy távolságú áramköröknél a feszültségesés akkor is fontos méretezési tényezővé válhat, ha a vezető áramvezető képessége elegendő. A végső kiválasztásnak ezért a teljes áramkör-tervezésen kell alapulnia, nem csak az ampaképességen.
Kábeltálcákba vagy más nyílt utakra szerelve a hőleadás, a kábeltávolság, a környezeti hőmérséklet és a terhelt kábelek száma befolyásolhatja a megengedett áramerősséget. A táblázatban szereplő levegőtömörségi értékek termékreferencia adatokat adnak, és a vonatkozó beépítési szabvánnyal együtt kell alkalmazni.
Közvetlen betemetésnél vagy föld alatti kábelárok beépítésénél figyelembe kell venni a talaj termikus viszonyait, a betemetési mélységet, a kábeltávolságot, a vízelvezetést és a mechanikai védelmet. A táblázatban szereplő, közvetlenül eltemetett ampacity értékek telepítés-specifikus referenciaértékek, és nem helyettesítik a projekt-specifikus kábelszámításokat.
Az alumínium vezetékeket az alumínium vezetékekhez és az előírt elektromos terheléshez megfelelő kapcsokkal, fülekkel vagy csatlakozókkal kell csatlakoztatni. A vezeték megfelelő előkészítése és összenyomása fontos a csatlakozásnál, mert a nem megfelelően előkészített lezárás további érintkezési ellenállást és helyi felmelegedést okozhat.
Alumínium PVC tűzálló tápkábel kisfeszültségű elosztóáramkörökhöz rendelhető, ahol a folyamatos elektromos szolgáltatás egy meghatározott tűzállapot alatt a projektkövetelmény része. A tipikus alkalmazások közé tartoznak a kiválasztott vészhelyzeti áramkörök, tűzzel kapcsolatos elektromos terhelések, középületek, ipari létesítmények és földalatti elosztó utak.
A kábel használható a kijelölt vészhelyzeti áramkörökhöz, ahol a kábelrendszernek fenn kell tartania az áramkör működését egy meghatározott ideig a tűznek való kitettség alatt. A szükséges tűzállósági szintet a projekttervből és a vonatkozó helyi előírásokból kell megerősíteni.
Az alkalmazások tartalmazhatnak kiválasztott áramköröket kórházakban, iskolákban, kereskedelmi épületekben és más olyan létesítményekben, ahol szükséghelyzeti elektromos rendszereket telepítenek. Az, hogy szükség van-e egy adott kábelre, az épület tervétől, a tűzvédelmi stratégiától és az alkalmazandó elektromos és tűzvédelmi előírásoktól függ.
Gyárakban és ipari létesítményekben a kábel számításba jöhet vészelosztó, tűzvédelmi berendezések és egyéb kisfeszültségű áramkörök esetében, ahol alumínium vezető és meghatározott tűzállósági követelmény van előírva. A kábel méretét az elektromos terheléshez és a telepítési útvonalhoz kell igazítani.
A rendelkezésre álló nagyobb vezetékméretek figyelembe vehetőek a földalatti elosztó utakhoz és kábelárkokhoz, ahol a beépítési terv lehetővé teszi ezt a kábelezést. Beépítés előtt ellenőrizni kell a temetkezési feltételeket, a mechanikai védelmet és a hőelvezetést.

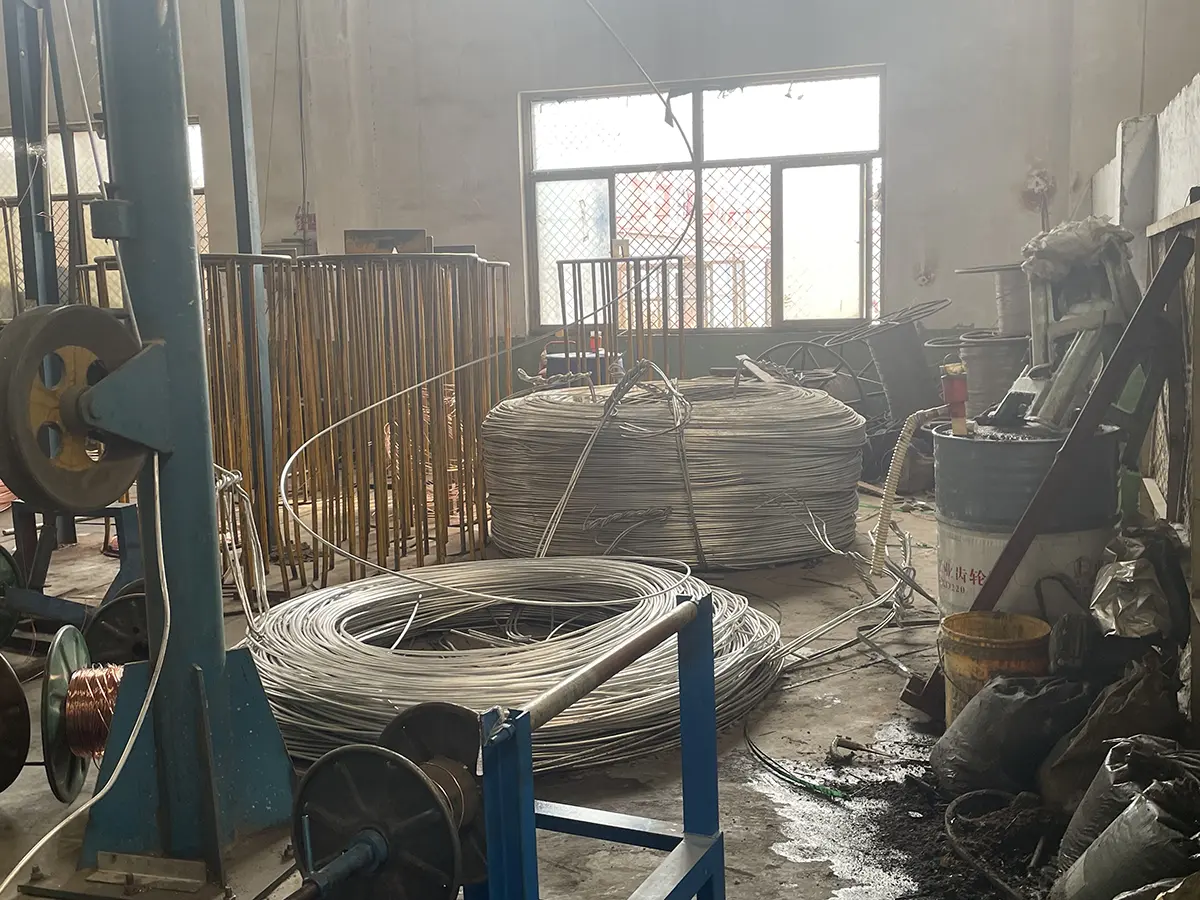

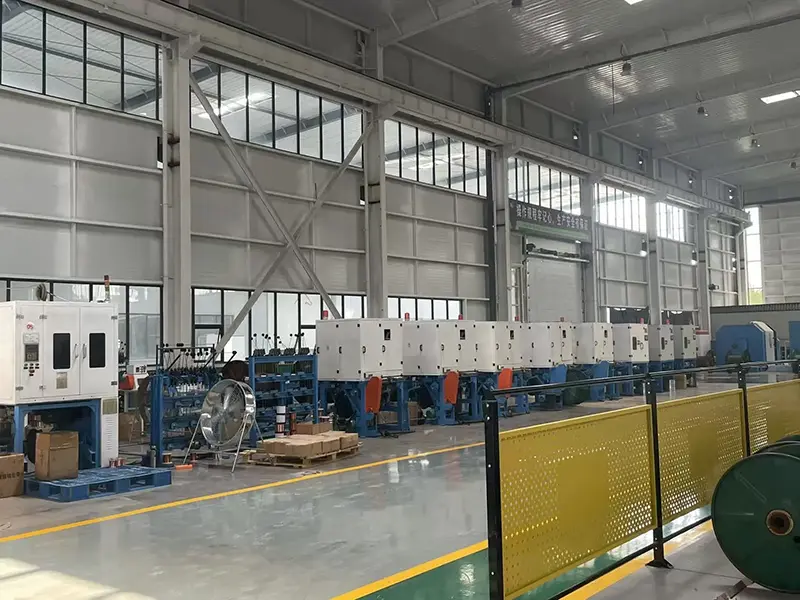

A Qiancheng Cable saját kábelgyártó műhelyeit és tesztelő létesítményeit üzemelteti. A gyártási folyamat kiterjed a vezetőfeldolgozásra, a szigetelés extrudálására, a tűzálló réteg felvitelére és a külső burkolat extrudálására. A vonatkozó gyártási és ellenőrzési feljegyzések alapot adnak a kész kábelméretek és elektromos jellemzők ellenőrzéséhez.

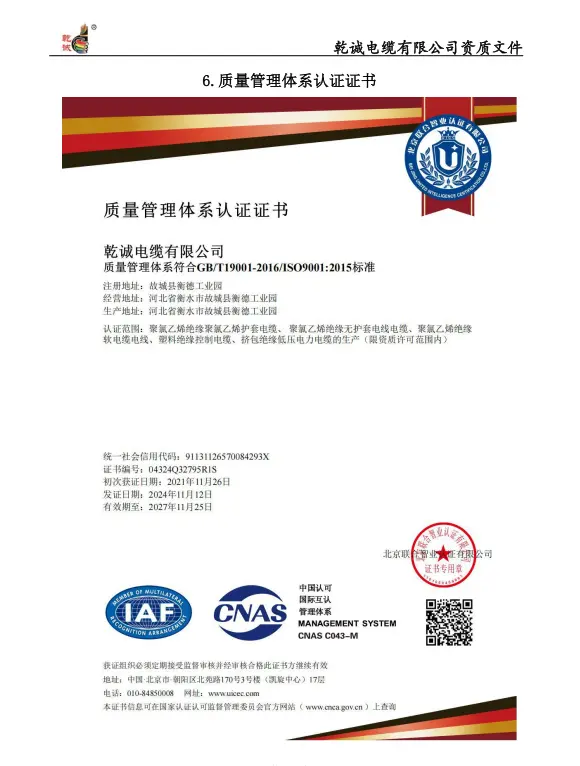

A Qiancheng Cable rendelkezik nemzeti ipari kábelgyártási engedéllyel, valamint ISO9001 minőségirányítási, ISO14001 környezetirányítási és ISO45001 munkahelyi egészségügyi és biztonsági tanúsítvánnyal. Ezek a dokumentumok a vállalat termelési és irányítási rendszereiről adnak tájékoztatást, és a beszállítói minősítés során áttekinthetők.
A projekt beszerzésekor a kábelt a tényleges elektromos és tűzbiztonsági specifikációhoz kell hasonlítani, nem pedig csak a terméknév alapján kell kiválasztani. Árajánlat vagy műszaki beadvány kérésekor a következő információk hasznosak: szükséges vezeték-keresztmetszet, üzemi feszültség, terhelési áram, kábelhossz, beépítési mód, környezeti vagy talajviszonyok, kábelcsoportok, megengedett feszültségesés és tűzvizsgálati feltétel.
Ha a kábelt építési projekthez nyújtják be, a vevő áttekintésre kérheti a vonatkozó műszaki adatokat, vizsgálati dokumentációt és minősítési bizonyítványokat is. Ez lehetővé teszi a kiválasztott konstrukciós és vizsgálati követelmények ellenőrzését a gyártás és telepítés előtt.
A tűzállóság egy kábeláramkör azon képességére vonatkozik, hogy meghatározott ideig meghatározott tűzvizsgálati körülmények között tovább működjön. Az égésgátlás főként a láng kábel mentén történő terjedésének korlátozására vonatkozik. Egy kábel égésgátló tulajdonságokkal rendelkezhet anélkül, hogy azonos tűzállósági teljesítményre lenne besorolva.
Az alumínium kisebb sűrűségű vezetéket biztosít az alacsony feszültségű áramelosztáshoz. Ez akkor lehet releváns, ha a kábel súlya és kezelése szempont. Mivel az alumínium elektromos és csatlakozási jellemzői eltérnek a réztől, a vezetékek méretét és a csatlakozóelemeket ennek megfelelően kell kiválasztani.
A mellékelt termékinformáció 90 percet ad meg 750 °C-os vizsgálati körülmények között. Ez az adott kábelszerkezethez meghatározott vizsgálati feltételre vonatkozik. Nem értelmezhető úgy, mint az azonos áramköri teljesítmény garanciája minden valós tűz esetén, mert a tényleges eredmények a telepítéstől, a tűznek való kitettségtől és az alkalmazandó vizsgálati módszertől függenek.
A kiválasztásnál figyelembe kell venni a terhelési áramot, a feszültségesést, a kábel hosszát, a beépítési módot, a környezeti feltételeket, a kábelcsoportosítást és a szükséges tűzállósági szintet. A táblázatban felsorolt ampaképességi értékek referenciaadatokat adnak levegőbe és közvetlenül eltemetett talajba történő beépítéshez.
A termékadatok tartalmazzák a közvetlenül eltemetett talaj űrtartalmát. A tényleges alkalmasságot a kábel konstrukciója, a betemetési feltételek, a mechanikai védelem, a talaj hőtani jellemzői és a vonatkozó szerelési követelmények szerint is meg kell erősíteni.
A terminálnak vagy csatlakozónak alkalmasnak kell lennie az alumínium vezetékekhez és a megadott terheléshez. A vezető megfelelő előkészítése és összenyomása fontos a megbízható elektromos csatlakozás fenntartásához, valamint a túlzott érintkezési ellenállás vagy a helyi felmelegedés elkerüléséhez.
A beszállítói és termékértékeléshez a projekt követelményeitől függően műszaki adatok, termékvizsgálati dokumentáció és cégminősítési tanúsítványok biztosíthatók. Tűzzel kapcsolatos alkalmazások esetén a vonatkozó tűzvizsgálati dokumentációt a projektspecifikációval együtt a jóváhagyás előtt át kell tekinteni.
