Qiancheng0,6/1kV névleges kisfeszültségű tápkábeleket lát el kisfeszültségű áramelosztáshoz és berendezések csatlakoztatásához. A választékban réz és alumínium vezetőszerkezetek találhatók XLPE-vel, PVC-vel és az alkalmazható speciális szigetelési vagy burkolati lehetőségekkel. A projekttől függően a kábelek egy- vagy többeres konfigurációkban szállíthatók épületekbe, ipari létesítményekbe, infrastrukturális projektekbe és megújuló energiarendszerekbe történő fix telepítéshez.
A fő kiválasztási szempontok közé tartozik a vezető anyaga, a vezeték keresztmetszete, a magok száma, a szigetelés és a burkolat felépítése, a beépítés módja és az áramkör elektromos terhelése. A további tűzállósági követelményeket támasztó alkalmazásokhoz a megfelelő égésgátló, tűzálló vagy alacsony füsttartalmú opciók választhatók a szükséges specifikáció és a telepítési környezet szerint.
| Termék neve | Elérhető műszaki adatok | Névleges feszültség | Konfigurációk |
|---|---|---|---|

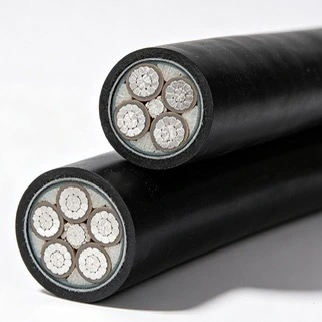

| Kisfeszültségű tápkábelek | Cu/Al XLPE, FR, LSZH, PVC szigetelt | 0,6/1kV | Egyeres / többeres, réz vagy alumínium vezető |
A különböző elektromos és szerelési követelményekhez réz és alumínium vezetékek állnak rendelkezésre. A rezet általában ott választják, ahol nagyobb vezetőképességre és nagyobb vezetőrugalmasságra van szükség, míg az alumínium csökkentheti a vezető súlyát és anyagköltségét a megfelelő áramelosztási alkalmazásokhoz. A vezeték végső keresztmetszetét az áramvezetési követelmények, a beépítési feltételek, a megengedett feszültségesés és a vonatkozó szabványok alapján kell meghatározni.
Az XLPE szigetelést általánosan használják kisfeszültségű erőátvitelre elektromos szigetelési tulajdonságai és a hagyományos PVC szigeteléshez képest magasabb folyamatos üzemi hőmérséklete miatt. Az alkalmazható kábelkonstrukcióknál a vezeték üzemi hőmérséklete a megadott feltételek mellett elérheti a 90°C-ot, míg a rövidzárlati hőmérséklet az adott XLPE szigetelési rendszernél a 250°C-ot.

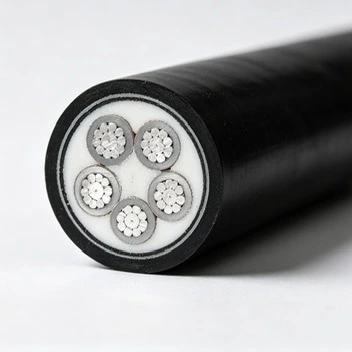

PVC szigetelésű szerkezetek is rendelkezésre állnak olyan alkalmazásokhoz, ahol a szükséges elektromos, mechanikai és környezeti feltételek megfelelőek. Az XLPE, PVC, tűzálló és alacsony füsttartalmú konstrukciók közötti választást inkább a beépítési környezet, mint az anyag típusa alapján kell választani.
Az egyeres kábeleket általában nagyobb áramerősségű áramkörökhöz és bizonyos telepítési elrendezésekhez használják, míg a többeres kábelek leegyszerűsíthetik több áramkör elosztását ugyanazon a kábelszerelvényen belül. A tipikus konfigurációk közé tartoznak az egymagos és a 2-5 magos konstrukciók, az adott termékspecifikáció függvényében.

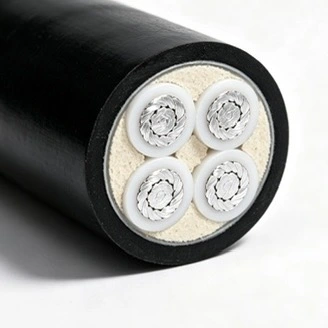

Azoknál a létesítményeknél, ahol a tűz viselkedése és a füstképződés fontos tervezési szempontok, a Qiancheng megfelelő FR és LSZH kábelopciókat tud biztosítani. Az égésgátló vagy tűzálló szerkezeteket az előírt tűzállósági szint és a projekt specifikációja szerint kell kiválasztani, míg az LSZH konstrukciókat általában zárt vagy közterületi környezetbe kell beépíteni, ahol a füst- és halogénkibocsátás szabályozása szükséges.
Ezek az opciók nem cserélhetők fel. Az égésgátló kábel, a tűzálló kábel és az LSZH kábel eltérő teljesítménykövetelményeket felel meg, ezért a szükséges konstrukciót meg kell erősíteni a vonatkozó projektszabvány, telepítési környezet és vizsgálati követelmények alapján.
Az alkalmazandó szabvány a kábel felépítésétől és a projekt követelményeitől függ. A termékcsalád a vonatkozó kínai, nemzetközi és regionális szabványok szerint gyártható és tesztelhető, beleértve a vonatkozó termékekre vonatkozó alábbi szabványokat:
| Szabvány / Tanúsítvány | Részletek |
|---|---|
| Kínai szabvány | GB/T 12706-2020 |
| Nemzetközi szabvány | IEC 60502 |
| Európai szabvány | HD 620 |
| Brit szabvány | BS 7870 |
| Tűzbiztonsági szabványok | NF C32-320, IEC 60332 |
Szállítás előtt a megfelelő termékek minőségi ellenőrzésen esnek át a legfontosabb kábeljellemzőkre vonatkozóan. A tipikus ellenőrzések közé tartozik a vezető ellenállása, a szigetelés méretei és az elektromos ellenállási teljesítmény. A CE-tanúsítvány és a vonatkozó vizsgálati jelentések biztosíthatók az alkalmazandó termékekhez, ha azt a célpiac vagy a projektdokumentáció megköveteli.
Az alacsony feszültségű tápkábel az áramelosztáshoz és a berendezések csatlakoztatásához használható, ahol a rendszer feszültsége a vonatkozó 0,6/1kV névleges érték alá esik. A gyakori alkalmazások a következők:
A megfelelő kábel specifikációt a tényleges elektromos és szerelési feltételek alapján kell meghatározni. A kulcstényezők közé tartozik a szükséges áramvezető képesség, a vezető anyaga, a vezeték keresztmetszete, a magok száma, a feszültségesés, a beépítési mód, a környezeti hőmérséklet és a szükséges tűz- vagy füstteljesítmény.
Föld alatti, csatornás, beltéri vagy kültéri telepítés esetén a kábelszerkezetet is ellenőrizni kell a vonatkozó mechanikai, termikus és környezeti feltételek szempontjából. Ha egy projekt meghatározott szabványt vagy tanúsítványt ír elő, a kábeltervet és a rendelkezésre álló vizsgálati dokumentációt meg kell erősíteni a megrendelés előtt.
A Qiancheng áttekintheti a szükséges feszültséget, a vezetőanyagot, a mag konfigurációt, a telepítési módot és az alkalmazandó szabványt, hogy segítsen meghatározni a kívánt alkalmazáshoz megfelelő kisfeszültségű kábel specifikációt.
