Qiancheng, egy kínai kábelgyártó, kellékekAlumínium PVC szigetelt kerek huzalhelyhez kötött kisfeszültségű áramelosztási és építési huzalozási alkalmazásokhoz. Alumínium vezetővel, PVC szigeteléssel és külső védőburkolattal rendelkező kábel a könnyű szerkezetet praktikus elektromos szigeteléssel ötvözi. A specifikációk, a telepítési követelmények és a teljesítményjellemzők megértése segít a mérnököknek, vállalkozóknak és beszerzési csapatoknak kiválasztani a megfelelő kábelt a megbízható elektromos rendszerekhez.

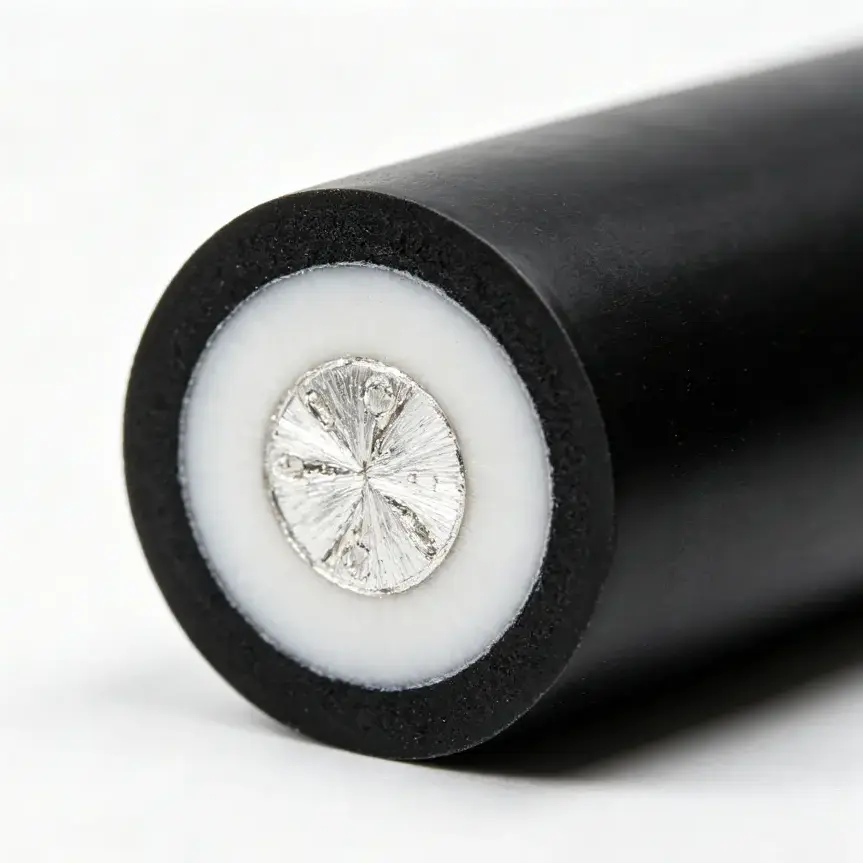

Az alumínium PVC szigetelésű kerek huzal fix elektromos berendezésekhez készült, ahol a vezető súlya, a szigetelésvédelem és a projekt költsége fontos szempont. A Qiancheng BLVV modellje egyeres alumínium vezetővel, PVC szigeteléssel és külső PVC-hüvellyel rendelkezik, 300/500 V névleges feszültséggel. A rendelkezésre álló vezeték-keresztmetszet 2,5 mm² és 70 mm² között van a felsorolt specifikációkban. Ez az útmutató elmagyarázza a kábel felépítését, műszaki paramétereit, főbb előnyeit, alkalmazási forgatókönyveit, kiválasztási kritériumait és a telepítési óvintézkedéseket, hogy segítsen a vásárlóknak megalapozott döntéseket hozni.
Az alumínium PVC szigetelésű kerek huzal olyan elektromos kábel, amely vezető anyaga alumínium, szigetelése pedig polivinil-klorid (PVC). A Qiancheng által kínált BLVV konstrukcióban a PVC külső köpeny további védőréteget képez a szigetelt vezeték körül.
A kábelt rögzített kisfeszültségű elektromos berendezésekhez tervezték. Névleges feszültsége 300/500 V, ezért a megfelelő alkalmazás és a helyi elektromos előírások betartása elengedhetetlen egy projekthez.
Az alumínium és a PVC kombinációja számos gyakorlati követelményt kielégít:
Fontos megkülönböztetni ezt a terméket az XLPE szigetelésű alumíniumkábelektől, a páncélozott tápkábelektől és a rugalmas vezetékektől. Elektromos teljesítményük, hőmérsékleti határaik, mechanikai jellemzőik és beépítési módjuk jelentősen eltérhet.
A termékspecifikus információkért látogasson el a Qiancheng alumínium PVC szigetelt kerek huzal termékoldalára.
A kábel teljesítménye a vezető, a szigetelés és a külső burkolat közötti kölcsönhatástól függ. Minden alkatrész más-más funkciót lát el, és a teljes szerkezetnek meg kell felelnie a tervezett beépítés követelményeinek.
Az alumínium vezető elektromos áramot vezet az áramkörön keresztül. A rézzel összehasonlítva az alumínium térfogata könnyebb, ami előnyös lehet hosszú kábelek kezelésekor vagy jelentős mennyiségű kábel szállításakor. Az alumíniumnak azonban nagyobb az elektromos ellenállása, mint a réznek, ezért a vezető méretének figyelembe kell vennie az áramerősséget, a feszültségesést és a telepítési körülményeket.
Az elsődleges PVC szigetelés körülveszi a vezetőt, és elektromos elválasztást biztosít. Vastagságának meg kell felelnie a megadott kábelkialakításnak és a vonatkozó termékszabványnak. A sérült szigetelés, a nem megfelelő üzemi hőmérséklet vagy a helytelen telepítés veszélyeztetheti az elektromos biztonságot.
A külső PVC köpeny védőréteget ad a szokásos mechanikai érintkezés és a környezeti hatások ellen. Bár a PVC hasznos ellenálló képességgel rendelkezik a nedvességgel és a kopással szemben, a védelem tényleges szintje az anyagösszetételtől, a kábel kialakításától és a működési környezettől függ. Egy közönséges PVC köpenyről nem szabad automatikusan feltételezni, hogy UV-álló, égésgátló tulajdonságokkal rendelkezik, vagy alkalmas a közvetlen betemetésre.
Az így létrejött egymagos, kerek konstrukció alkalmas fix huzalozási alkalmazásokhoz, nem pedig korlátlan használathoz minden beltéri vagy kültéri környezetben.
A műszaki adatokat minden elektromos kábel rendelése előtt át kell tekinteni. Az alábbi táblázat összefoglalja a Qiancheng által közzétett BLVV specifikációkat. Az értékek a termék referenciaméretei, nem pedig minden alumínium PVC kábel univerzális besorolása.
| Névleges keresztmetszet | Minimális vezetékek száma | Szigetelés vastagsága (mm) | Köpenyvastagság (mm) | Maximális külső átmérő (mm) | Referenciasúly (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Fontos specifikációs megjegyzés:A közzétett táblázat meghatározza az egyes méretekhez tartozó vezetékek minimális számát. A vevőknek a megrendelés leadása előtt meg kell erősíteniük a szállítóval a vezeték pontos felépítését, az alkalmazandó szabványokat, a névleges üzemi hőmérsékletet, az áramkapacitást és a szükséges vizsgálati jelentéseket.
Például a külső átmérő és a referenciasúly hasznos a kábelvezetési hely, a szállítási terhelés és az anyagmennyiség becsléséhez. Nem határozzák meg önállóan, hogy egy kábel biztonságosan elbír-e egy adott elektromos terhelést.
Az alumínium kis sűrűsége gyakorlati előnyt jelent a nagy mennyiségű kábelt igénylő projekteknél. Az egyenértékű elektromos funkciójú rézvezetővel összehasonlítva a megfelelő méretű alumínium vezető csökkentheti a vezető súlyát. A végső kábelsúly-összehasonlításhoz elektromosan megfelelő vezetékméreteket kell használni, nem pedig egyszerűen egyenlő keresztmetszeti területek összehasonlítását.
A szigetelés és a külső burkolat kiegészítő funkciókat lát el. Az elsődleges szigetelés elektromos elválasztást biztosít, míg a burkolat külső védelmet biztosít. Ez az elrendezés olyan helyhez kötött telepítéseknél lehet hasznos, ahol a kábelt a névleges feltételeinek megfelelően szerelik fel, és védik a túlzott mechanikai igénybevételtől.
A felsorolt 2,5 mm² és 70 mm² közötti tartomány számos lehetőséget kínál a vásárlóknak a különböző áramköri követelményekhez. A kisebb vezeték megfelelő lehet egy viszonylag kis terhelésű áramkörhöz, míg a nagyobb vezeték megfontolható nagyobb terheléshez vagy hosszabb kábelúthoz. A végső kiválasztásnak a műszaki számításokon és a vonatkozó előírásokon kell alapulnia.
A normál méret opciók leegyszerűsíthetik a specifikációk összehasonlítását és az anyagtervezést. Az olyan projektek esetében, amelyek különleges hosszúságot, mennyiséget, csomagolást vagy égésgátló anyagokat igényelnek, a vásárlóknak a gyártás vagy szállítás előtt meg kell erősíteniük a Qiancheng elérhetőségét és műszaki követelményeit.
Ezek az előnyök akkor a legjelentősebbek, ha a kábelt a tervezett alkalmazáshoz illesztik. A hibás méretezést, a rossz csatlakozásokat vagy a nem megfelelő beépítési feltételeket semmilyen vezetőanyag vagy szigetelőszerkezet nem tudja kompenzálni.
A Qiancheng BLVV kábele megfelelő rögzített kisfeszültségű huzalozási alkalmazásokhoz készült. A vonatkozó előírásoktól és a megerősített termékspecifikációtól függően a lehetséges felhasználások a következők:
Mielőtt meghatározná a kábelt kültéri telepítéshez, ellenőrizze, hogy az adott PVC összetétel és kábelkialakítás engedélyezett-e a várható expozícióhoz. Közvetlen betemetéshez, nagy hatású környezetekhez, veszélyes helyekhez vagy speciális tűzállósági besorolást igénylő alkalmazásokhoz szükség lehet egy erre a célra tervezett és megfelelően tanúsított kábelre.
A megfelelő kábel kiválasztásához többre van szükség, mint a névleges keresztmetszeti terület és a várható áramerősség összehangolására. A megbízható kiválasztási folyamat figyelembe veszi a teljes elektromos áramkört és annak telepítési környezetét.
Ellenőrizze, hogy a 300/500 V névleges feszültség megfelelő-e az áramkörhöz és a vonatkozó elektromos kódhoz. Ne feltételezze, hogy egy kábel más feszültségosztályhoz megfelelő pusztán azért, mert a fizikai felépítése hasonló.
Határozza meg a várható terhelési áramot, az áramkör hosszát, a környezeti hőmérsékletet, a beépítési módot, a többi kábellel való csoportosítást és a megengedett feszültségesést. Az alumínium elektromos ellenállása nagyobb, mint a rézé, ezért előfordulhat, hogy a méretek közötti közvetlen helyettesítés nem megfelelő.
Határozza meg a nedvességnek, napfénynek, vegyszereknek, kopásnak, ütésnek és hőnek való lehetséges kitettséget. Ellenőrizze, hogy szükség van-e további vezetékekre, csatornákra, támasztékokra vagy mechanikai védelemre.
Az alumínium vezetőkhöz kifejezetten alumíniumhoz alkalmas kapcsok és csatlakozók szükségesek. Ellenőrizze a megengedett vezetékméretet, a kapocsanyagot, az előkészítési módot és a meghúzási nyomatékot. A nem megfelelő csatlakozások túlzott ellenállást és túlmelegedést okozhatnak.
A megrendelés visszaigazolása előtt kérje le a műszaki adatlapot, a vonatkozó termékszabványokat, a vizsgálati dokumentációt, a csomagolás részleteit és a szállítási ütemtervet. Nagyobb projektek esetén ellenőrizze, hogy a mellékelt kábeljelölés és a kötegdokumentáció megfelel-e a jóváhagyott specifikációnak.
A megfelelő telepítés elengedhetetlen a megbízható elektromos teljesítmény eléréséhez. Még a megfelelő specifikáció szerint gyártott kábel is veszélytelenné válhat, ha nem megfelelően szerelik fel vagy zárják le.
Ha alumínium vezetékek rézvezetékekhez csatlakoznak, használjon jóváhagyott csatlakozókat, amelyeket az anyagok adott kombinációjához terveztek. A csatlakozási módnak figyelembe kell vennie a kompatibilitást, az érintkezési ellenállást és a csatlakozó gyártója által meghatározott előkészítési követelményeket.
A szigorú tűzbiztonsági követelményeket támasztó projekteknél erősítse meg a pontos égésgátló osztályozást és az alátámasztó vizsgálati bizonyítékokat. A PVC köpeny önmagában nem bizonyítja, hogy a kábel megfelel egy adott tűzbiztonsági szabványnak.
A közzétett termékleírás 300/500V névleges feszültséget ad meg. Beszerelés előtt mindig ellenőrizze, hogy a termék jelölése és dokumentációja megfelel-e a tervezett áramkör követelményeinek.
Az alumínium kisebb sűrűséget kínál, és csökkentheti a vezető súlyát, ami hasznos a kezeléshez és a szállításhoz. Az alumíniumnak azonban nagyobb az elektromos ellenállása, mint a réznek. Ezért gondosan mérlegelni kell a vezeték méretét, a kapocskompatibilitást és a telepítési követelményeket.
A Qiancheng közzétett BLVV specifikációs táblázata a 2,5, 4, 6, 10, 16, 25, 35, 50 és 70 mm² névleges keresztmetszeteket sorolja fel. Erősítse meg az aktuális elérhetőséget és a speciális méret- vagy hosszkövetelményeket közvetlenül a szállítóval.
Alkalmas lehet bizonyos kültéri rögzített huzalozási alkalmazásokhoz, ha a termékspecifikáció és a telepítési feltételek lehetővé teszik. Fel kell mérni a közvetlen napfényt, a víz hatását, a hőmérsékletet és a mechanikai sérüléseket. Ne feltételezze, hogy minden PVC-köpennyel ellátott kábel alkalmas hosszabb UV-sugárzásnak való kitettségre vagy közvetlen eltemetésre.
Nem. A lángálló teljesítmény az adott anyagösszetételtől, a kábel kialakításától és az alkalmazandó vizsgálati szabványtól függ. Ha égésgátló teljesítményre van szükség, kérje a mellékelt változat és az azt alátámasztó vizsgálati dokumentáció megerősítését.
A kiválasztásakor figyelembe kell venni a terhelési áramot, a kábel hosszát, a feszültségesést, a környezeti hőmérsékletet, a telepítési módot, a kábelcsoportosítást és a helyi elektromos követelményeket. Egy szakképzett villamos tervezőnek ellenőriznie kell a végső vezetékméretet, nem csupán a névleges keresztmetszetre hagyatkozni.
Adja meg a kábel modelljét, a névleges feszültséget, a vezeték keresztmetszetét, a szükséges hosszt, a teljes mennyiséget, a telepítési környezetet, az alkalmazandó szabványt, a célpiacot, a csomagolási követelményeket és az esetleges speciális teljesítménykövetelményeket. Ez az információ segít a szállítónak felmérni a specifikáció kompatibilitását és pontosabb árajánlatot készíteni.
Az alumínium PVC szigetelésű körhuzal praktikus megoldás a megfelelő rögzített kisfeszültségű telepítésekhez, amelyek könnyű vezetőt és védő PVC szigetelő- és köpenyszerkezetet igényelnek. A sikeres specifikáció nem csak az ártól függ: a névleges feszültség, a vezeték mérete, a csatlakozási kompatibilitás, a környezeti kitettség és a megfelelőségi dokumentáció egyaránt befolyásolja a hosszú távú teljesítményt.
A Qiancheng BLVV-kábel-specifikációkat biztosít a projektértékeléshez, 2,5 mm² és 70 mm² közötti felsorolt vezetékméretekkel. Ha épülethez, gyárhoz vagy elektromos elosztási projekthez szerzi be a kábelt, a végső modell kiválasztása előtt tekintse át műszaki követelményeit. Látogassa meg az alumínium PVC szigetelt kerek huzal termékoldalát, hogy áttekintse a rendelkezésre álló információkatlépjen kapcsolatba velünkaz Ön kívánt méretével, feszültségével, mennyiségével, telepítési feltételeivel és szállítási helyével. A Qiancheng csapata segíthet megvitatni a projekthez megfelelő specifikációkat és árajánlat részleteit.
