Qiancheng Alumínium PVC szigetelésű lapos huzalalacsony feszültségű áramelosztásra tervezték, ahol fontos a praktikus elvezetés, a kisebb vezetéksúly, a telepítés hatékonysága és a megbízható szigetelés. Lapos szerkezetével, nagy tisztaságú alumínium vezetőjével és kétrétegű PVC védelemével praktikus vezetékezési lehetőséget biztosít polgári és könnyűipari alkalmazásokhoz.
A megfelelő elektromos vezeték kiválasztása többet igényel, mint a vezetőanyagok összehasonlítása. A beépítési hely, a névleges feszültség, a mechanikai védelem, a kábel súlya, az üzemi hőmérséklet és az alkalmazási feltételek egyaránt befolyásolják a huzalozás hosszú távú teljesítményét. Az alumínium PVC szigetelésű lapos huzal könnyű alumínium vezetőt PVC szigeteléssel és lapos kábel konfigurációval kombinál, így különösen hasznos ott, ahol korlátozott a bekötési hely, vagy nagy mennyiségű kisfeszültségű kábelre van szükség.
Tartalomjegyzék
Mi az alumínium PVC szigetelt lapos huzal?
Mik a legfontosabb specifikációk?
Hol használható az alumínium PVC szigetelésű lapos huzal?
Hogyan válasszuk ki a megfelelő lapos vezetéket?
Alumínium PVC lapos huzal specifikációinak összehasonlítása
Mit kell figyelembe venni a telepítés során?
Miért válassza a Qiancheng alumínium PVC szigetelt lapos huzalt?
Mi az alumínium PVC szigetelt lapos huzal?

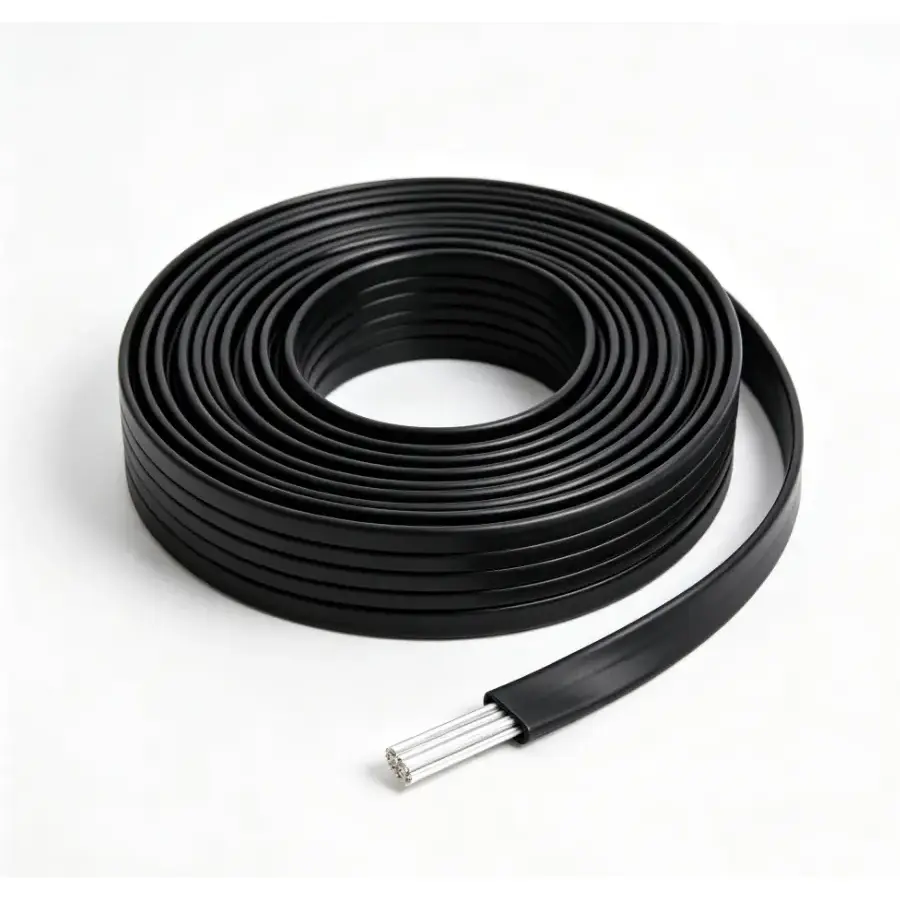

Alumínium PVC szigetelésű lapos vezeték egy alacsony feszültségű elektromos kábel, amely alumínium vezetőt PVC szigeteléssel és PVC külső köpennyel kombinál. A hagyományos kerek kábelekkel ellentétben a magjai lapos elrendezésben vannak elrendezve, ami megkönnyíti az elvezetést szűk beépítési helyeken.
A Qiancheng termékét BLVVB modellként azonosították, és nagy tisztaságú alumínium vezetéket használ. A szükséges specifikációtól függően a vezető készülhet tömör alumínium vezetőként vagy sodrott alumínium vezetőként. A termék 2 vagy 3 eres lapos elrendezésben kapható, 2,5 mm² és 10 mm² közötti vezeték-keresztmetszetekkel.
A PVC szigetelés és burkolat elektromos szigetelést és alapvető védelmet nyújt a normál nedvesség, kopás és környezeti hatások ellen az előírt működési feltételek mellett. Ez alkalmassá teszi a kábelt különféle könnyű, alacsony feszültségű áramelosztó alkalmazásokhoz.
Az alternatívákat értékelő vásárlók számára a PVC szigetelésű lapos rézhuzal is szóba jöhet, ha a nagyobb elektromos vezetőképesség prioritást élvez.
Mik a legfontosabb specifikációk?
A kábel kiválasztása előtt mindig át kell tekinteni a műszaki jellemzőket, mert a vezeték mérete, névleges feszültsége, beépítési módja és környezeti feltételek közvetlenül befolyásolják az alkalmazás alkalmasságát.
| Paraméter | Specifikáció | Gyakorlati jelentősége |
|---|---|---|
| Termékmodell | BLVVB | Azonosítja az alumínium PVC szigetelésű lapos vezeték konfigurációt |
| Vezető anyag | Nagy tisztaságú alumínium | Könnyű vezetékes megoldást kínál kisfeszültségű vezetékekhez |
| Vezető keresztmetszete | 2,5–10 mm² | Lehetővé teszi a projektterhelés és a telepítési követelmények szerinti kiválasztást |
| Alapelrendezés | 2-3 mag | Alkalmas általános kisfeszültségű áramelosztó konfigurációkhoz |
| Szigetelés | PVC | Elektromos szigetelést biztosít a vezeték körül |
| Hüvely | PVC lapos köpeny | További mechanikai és környezetvédelmet biztosít |
| Névleges feszültség | 300/500V | Meghatározott kisfeszültségű alkalmazásokhoz tervezték |
| Szigetelési ellenállás | ≥5MΩ·km 20°C-on | Jelzi a szigetelési teljesítményt a megadott vizsgálati körülmények között |
| Ellenáll a feszültségnek | 2 kV 5 percig | Támogatja az elektromos szigetelés ellenőrzését a tesztelés során |
| Üzemi hőmérséklet | -15°C és 70°C között | Meghatározza a működéshez megadott hőmérsékleti tartományt |
A tényleges kábelválasztást mindig a vonatkozó műszaki specifikáción, a helyi elektromos követelményeken, a telepítési környezeten és a várható elektromos terhelésen kell alapulnia.
Mik a fő előnyei?
1. Helytakarékos lakásépítés
A lapos profil lehetővé teszi, hogy a kábel közelebb kerüljön a rögzítési felületekhez, mint sok hagyományos kerek kábel. Ez hasznos lehet rejtett fali vezetékek, mennyezeti üregek, keskeny hornyok és berendezésrések esetén, ahol a beépítési hely korlátozott.
2. Kisebb vezetősúly
Az alumínium sűrűsége kisebb, mint a réz. Ezért egy alumínium vezető csökkentheti a vezető teljes tömegét egy hasonló alkalmazású rézvezetőhöz képest. Ez a jellemző különösen akkor válik hasznossá, ha a projektek hosszú kábelvezetéssel, nagy mennyiségekkel vagy jelentős távolságra történő szállítással járnak.
3. Praktikus PVC védelem
A PVC szigetelés és a PVC köpeny kombinációja réteges védőszerkezetet hoz létre az alumínium vezető körül. A meghatározott működési feltételek között ez a szerkezet segít megvédeni a szokásos nedvességtől, kopástól és környezeti hatásoktól.
4. Könnyebb útválasztás korlátozott helyeken
A lapos felépítés leegyszerűsíti a kábel elhelyezését szűk helyeken. A telepítők könnyebben megszervezhetik a vezetékeket a mennyezeti tereken, falhornyokon, berendezések hézagain és más szűk területeken keresztül.
5. Költségtudatos anyagválasztás
Azoknál a projekteknél, ahol a vezető súlya és az anyaggazdaságosság fontos, az alumínium praktikus alternatívát jelenthet a rézzel szemben. Az alumínium azonban alacsonyabb elektromos vezetőképességgel rendelkezik, mint a réz, ezért a vezető keresztmetszetét a szükséges elektromos terhelésnek és beépítési feltételeknek megfelelően kell megválasztani.
Hol használható az alumínium PVC szigetelésű lapos huzal?
Az alumínium PVC szigetelésű lapos huzal elsősorban könnyű, alacsony feszültségű áramelosztó alkalmazásokhoz készült. Lapos szerkezete és alumínium vezetéke különösen praktikussá teszik olyan projektekben, ahol a beépítési hely és a kábel súlya fontos szempont.
- Lakossági vezetékek:Alkalmas bizonyos rejtett fali és mennyezeti vezetékezési alkalmazásokhoz, ha az elektromos kialakítás lehetővé teszi az alumínium vezetékek használatát.
- Lakásfelújítás:Lapos profilja leegyszerűsíti az útválasztást a régi áramkörök cseréje és felújítása során.
- Bolti áramelosztás:Megfelelő kisfeszültségű elosztásra használható kereskedelmi tereken belül.
- Kis műhelyek:Alkalmas kiválasztott fix áramelosztási alkalmazásokhoz.
- Mechanikai berendezések:Külső kisfeszültségű tápellátást biztosít, ahol a kábel specifikációja megfelel a berendezés követelményeinek.
- Ideiglenes műhelyvezetékek:Könnyű konstrukciója alkalmas ideiglenes kisfeszültségű telepítésekhez.
- Raktárak:Támogatni tudja a kiválasztott világítási és áramelosztási követelményeket.
- Mezőgazdasági létesítmények:Alkalmazható üvegházhatású és egyéb mezőgazdasági energiaellátási projektekben, ha a környezeti feltételeket megfelelően értékelték.
- Fotovoltaikus támogató létesítmények:Megfelelő kisfeszültségű segédkábelezési alkalmazásoknál figyelembe vehető.
Hosszan tartó napfénynek és esőnek kitett kültéri telepítéseknél kiegészítő védelmet vagy időjárásálló kábelmegoldást kell fontolóra venni, nem pedig azt feltételezni, hogy a szabványos PVC konstrukció minden kültéri körülményhez megfelelő.
Hogyan válasszuk ki a megfelelő lapos vezetéket?
A kábel kiválasztását a tényleges elektromos és szerelési követelményekkel kell kezdeni, nem pedig a legalacsonyabb költségű opció kiválasztásával. A vásárlók a következő tényezőket értékelhetik:
- Határozza meg a feszültségigényt.Győződjön meg arról, hogy a kábel névleges feszültsége megfelel a tervezett áramkörnek.
- Számítsa ki a várható elektromos terhelést!A vezeték keresztmetszetét az aktuális követelményeknek és a vonatkozó elektromos szabványoknak megfelelően kell kiválasztani.
- Értékelje a telepítés körülményeit.Fontolja meg, hogy a kábelt rejtve, szabadon kell-e vezetni, keskeny résen kell-e vezetni, vagy berendezés közelében kell-e elhelyezni.
- Ellenőrizze a hőmérséklet-tartományt.Győződjön meg arról, hogy a várható környezeti és üzemi hőmérséklet a kábel megadott tartományán belül marad.
- Vegye figyelembe a környezeti expozíciót.A nedvességet, a napfényt, a vegyszereket, a kopást és a mechanikai igénybevételt mind értékelni kell.
- Válassza ki a megfelelő alapkonfigurációt.A magok számának meg kell egyeznie az áramkör kialakításával.
- Erősítse meg a kábel hosszát és a csomagolási követelményeket.Nagy projekteknél a megfelelő tekercshosszok és az exportcsomagolás javíthatja a kezelési és szállítási hatékonyságot.
Ha a projekt speciális beépítési feltételekkel jár, ajánlatos a beszállítót olyan információkkal ellátni, mint a feszültség, a vezeték keresztmetszete, a magszám, az alkalmazás, a szükséges hossz és a várható mennyiség a megrendelés előtt.
Alumínium PVC lapos huzal specifikációinak összehasonlítása
| Kiválasztási tényező | Alumínium PVC lapos huzal | Miért számít |
|---|---|---|
| Karmester | Nagy tisztaságú alumínium | Csökkenti a vezeték súlyát és anyagköltség-előnyöket kínál |
| Kábel alakja | Lakás | Segít leegyszerűsíteni az útválasztást korlátozott telepítési helyeken |
| Szigetelés | PVC | Elektromos szigetelést biztosít |
| Hüvely | PVC | Védelmet nyújt a szokásos környezeti hatásokkal szemben |
| Alapvető opciók | 2-3 mag | Támogatja a különböző alacsony feszültségű huzalozási konfigurációkat |
| Keresztmetszet | 2,5–10 mm² | Lehetővé teszi a választást az elektromos követelmények alapján |
| Névleges feszültség | 300/500V | Meghatározza a tervezett kisfeszültségű alkalmazási tartományt |
| Hőmérséklet | -15°C és 70°C között | Segít meghatározni a különböző környezetekhez való alkalmasságot |
Mit kell figyelembe venni a telepítés során?
Még egy megfelelően gyártott kábel is rosszul működhet, ha rosszul van kiválasztva vagy beszerelve. Alumínium PVC szigetelésű lapos huzal esetén a professzionális telepítési gyakorlatnak tartalmaznia kell:
- Használjon a várható áramerősségnek megfelelő vezeték-keresztmetszetet.
- Kövesse a vonatkozó nemzeti és helyi elektromos szerelési szabványokat.
- Kerülje a túlzott hajlítást vagy mechanikai sérülést a telepítés során.
- Óvja a kábelt az éles szélektől és az erős kopástól.
- Használjon megfelelő, alumínium vezetékekhez tervezett csatlakozókat és csatlakozási módokat.
- Gondosan ellenőrizze a csatlakozásokat, mert az alumínium és a réz eltérő elektromos és mechanikai jellemzőkkel rendelkezik.
- Kültéri alkalmazások esetén értékelje az UV-sugárzást, az esőt, a hőmérséklet-ingadozást és a mechanikai védelmet.
- A beépítési feltételeket tartsa a gyártó által megadott működési tartományon belül.
Ezek a gyakorlatok segítenek megőrizni a szigetelés integritását és támogatják a stabil energiaátvitelt a kábel tervezett üzemi körülményei között.
Gyakran Ismételt Kérdések
1. Mire használják főként az alumínium PVC szigetelésű lapos huzalt?
Főleg alacsony feszültségű áramelosztó alkalmazásokhoz tervezték lakossági, kereskedelmi, mezőgazdasági, műhely- és könnyűipari környezetben. Lapos szerkezete különösen hasznos ott, ahol fontos a szervezett útválasztás és a korlátozott beépítési hely.
2. Milyen méretű vezetékek állnak rendelkezésre?
A hivatkozott Qiancheng specifikáció 2,5 mm² és 10 mm² közötti vezeték-keresztmetszetekre vonatkozik, 2-eres és 3-eres lapos elrendezéssel a különböző vezetékezési követelményekhez.
3. Jobb az alumínium, mint a réz minden vezetékezési alkalmazáshoz?
Nem. Az alumínium és a réz elektromos vezetőképessége, súlya, csatlakozási jellemzői és anyagköltségei eltérőek. Az alumínium előnyös lehet, ha az alacsonyabb vezetősúly és az anyaggazdaságosság a prioritás, míg a réz előnyösebb, ha nagyobb vezetőképességre van szükség. A helyes választás az elektromos tervezéstől függ.
4. Testreszabható a kábel?
A Qiancheng támogatja a specifikáció alapú beszerzést és a testreszabott követelményeket. A vevők megbeszélhetik a szállítóval a vezeték keresztmetszetét, a kábel hosszát, a mag konfigurációját, az alkalmazási követelményeket és a rendelési mennyiséget.
5. Szabadban használható?
Megfelelő kültéri alkalmazásoknak tekinthető, ha a környezeti feltételek a termék lehetőségein belül maradnak. Hosszú távú napfénynek és esőnek való kitettség esetén további védőcsövekre, védelemre vagy időjárásálló kábelszerkezetre lehet szükség.
6. Hogyan csomagolják a kábelt a szállításhoz?
A huzal egy orsóra van feltekerve és műanyag fóliával védve az export csomagoláshoz. Ez a csomagolási megközelítés segít megvédeni a kész kábeltekercseket a kezelés, a rakodás és a szállítás során.
Miért válassza a Qiancheng alumínium PVC szigetelt lapos huzalt?
Azok a vásárlók, akik praktikus megoldást keresnek az alacsony feszültségű áramelosztáshoz, a Qiancheng Aluminium PVC Insulated Flat Wire ötvözi a nagy tisztaságú alumínium vezetőt, a PVC szigetelést, a PVC burkolatot és a helytakarékos lapos konstrukciót. Specifikációi lefedik az általános kisfeszültségű követelményeket, míg könnyű szerkezete előnyös lehet kiterjedt kábelvezetést és szállítást magában foglaló projekteknél.
A Qiancheng támogatja a specifikáció alapú beszerzést, a tömeges megrendeléseket és a testreszabott követelményeket. A vevők megadhatják a kívánt vezetékanyagot, keresztmetszetet, magszámot, névleges feszültséget, alkalmazást, kábelhosszt és mennyiséget a megfelelő konfiguráció meghatározásához.
Ha alumínium lapos vezetéket vásárol lakossági vezetékekhez, műhelyelosztáshoz, mezőgazdasági létesítményekhez, berendezések tápellátásához vagy más alacsony feszültségű projektekhez, tudjon meg többet a Qiancheng alumínium PVC szigetelésű lapos huzalról, és beszélje meg a projekt követelményeit a gyártóval. Specifikációkhoz, testreszabáshoz, tömeges vásárláshoz és árajánlatok támogatásához,lépjen kapcsolatba velünkalkalmazásának részleteivel és a szükséges kábelparaméterekkel.
