A közepes feszültségű tápkábeleket középfeszültségű hálózatokban, beleértve a közüzemi hálózatokat, az ipari létesítményeket és a megújuló energiát használó létesítményeket, áramátvitelre és -elosztásra használják. A Qiancheng XLPE szigetelésű kábeleket szállít6/10kVés12/20kVnévleges értékekkel, réz- vagy alumíniumvezetőkkel és különböző mag- és páncélkonfigurációkkal.

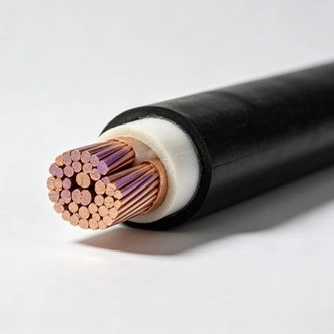

Egy tipikus középfeszültségű kábel vezetőből, vezető árnyékolóból, XLPE szigetelésből és szigetelő árnyékolásból áll. A félvezető ernyők segítik a szigetelés körüli elektromos mező szabályozását, míg az XLPE réteg biztosítja a fő elektromos szigetelést. Acélszalag vagy acéldrót páncél is hozzáadható, ahol további mechanikai védelemre van szükség.
A különböző elektromos és szerelési követelményekhez réz és alumínium vezetékek állnak rendelkezésre. A réz nagyobb elektromos vezetőképességet, míg az alumínium kisebb vezetőtömeget biztosít, és megfelelő lehet ott, ahol a kábel súlya és anyagköltsége fontos szempont.
| Termék neve | Elérhető műszaki adatok | Névleges feszültség | Konfigurációk |
|---|---|---|---|
| Közepes feszültségű tápkábel | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10kV, 12/20kV | Egyeres, 3 eres, acélszalag páncélozott, acélhuzal páncélozott, nem páncélozott, réz / alumínium vezető |
A vezető sodrott rézből vagy alumíniumból készül, és egy vezetőernyővel, XLPE szigeteléssel és egy szigetelőernyővel borítja. Ez az árnyékolt konstrukció segít szabályozni a szigetelés körüli elektromos mezőt és biztosítja a középfeszültségű működéshez szükséges elektromos szigetelést.
Az alkalmazható XLPE kábelkialakításoknál a vezeték üzemi hőmérséklete elérheti a 90°C-ot normál üzemi körülmények között, a megengedett rövidzárlati vezetőhőmérséklet pedig legfeljebb 250°C a megadott rövidzárlati időtartamra.
A kábel páncélzattal vagy anélkül is szállítható. Az acélszalag és az acélhuzal különböző szintű mechanikai védelmet biztosít, és a kábel tervezési és telepítési követelményei szerint kerülnek kiválasztásra.
A középfeszültségű kábeleket alállomások, elosztó berendezések és elektromos terhelések összekötésére használják középfeszültségű rendszereken belül. Tipikus alkalmazások a következők:
A kábel felépítésének meg kell felelnie a telepítés helyének mechanikai és környezeti feltételeinek. Nem páncélozott kábelek használhatók ott, ahol a telepítési rendszer megfelelő mechanikai védelmet biztosít, például megfelelő kábeltálcák vagy csatornák. A páncélozott szerkezeteket ott használják, ahol a kábel nagyobb mechanikai igénybevételnek van kitéve, vagy további védelmet igényel.
Föld alatti, közvetlenül eltemetett, alagútban és tálcás telepítéseknél a kábel kiválasztásánál figyelembe kell venni a hajlítási sugarat, a kábeltávolságot, a környezeti hőmérsékletet, a hőviszonyokat és a mechanikai terheléseket. A szükséges páncéltípus a beépítési módtól és a rendelkezésre álló külső védelem szintjétől függ.
Az alkalmazandó szabvány a kábel kialakításától, a névleges feszültségtől, a célpiactól és a projekt követelményeitől függ. A középfeszültségű kábelek vonatkozó szabványai a következők:
| Termék | Alkalmazandó szabványok |
|---|---|
| Középfeszültségű tápkábelek | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Ha egy projekt meghatározott nemzeti vagy nemzetközi szabványt követel meg, a kábel felépítését és a megfelelő vizsgálati követelményeket a gyártás előtt meg kell erősíteni.
A kész középfeszültségű kábelek méret- és elektromos ellenőrzésen esnek át a vonatkozó termékkövetelményeknek megfelelően. A Qiancheng méretellenőrzést, részleges kisülési vizsgálatot és teljesítmény-frekvencia-ellenállási feszültségvizsgálatot végez az alkalmazható termékek szállítás előtt.
A részleges kisülési vizsgálat a szigetelési rendszer helyi elektromos kisülésének ellenőrzésére szolgál, míg a teljesítmény-frekvencia-tűrő teszt a szigetelést a megadott tesztfeszültség alatt ellenőrzi. A vizsgálati módszer és az elfogadási követelmények a vonatkozó kábelszabványtól és a termékspecifikációtól függenek.
CE-tanúsítvány és minősített tesztelő szervezetektől származó megfelelő vizsgálati jelentések biztosíthatók az alkalmazandó termékekhez a projekt vagy a piaci követelményeknek megfelelően.
A kábel kiválasztását az elektromos rendszeren és a telepítési körülményeken kell alapul venni, nem pedig a névleges feszültséget. A fő tényezők közé tartozik a névleges feszültség, a vezeték anyaga, a vezeték keresztmetszete, a mag konfigurációja, a terhelési áram, a rövidzárlati követelmények, a beépítési mód és a környezeti feltételek.
A rezet vagy alumíniumot az elektromos követelmények, a kábel súlya és a projekt költsége szerint kell kiválasztani. A vezeték keresztmetszetét ellenőrizni kell az áramterhelhetőség, a megengedett feszültségesés és a beépítési feltételek alapján. Föld alatti vagy közvetlenül eltemetett alkalmazásoknál a hőviszonyokat és a mechanikai védelmet is figyelembe kell venni.
A páncélozott vagy nem páncélozott szerkezetet a telepítés helyén megkövetelt mechanikai védelem szintjének megfelelően kell kiválasztani. A végső specifikációt a gyártás előtt a vonatkozó nemzeti vagy nemzetközi szabvánnyal is össze kell hasonlítani.
Az XLPE szigetelésű középfeszültségű kábelek hosszú távú szolgáltatást nyújtanak, ha helyesen választják ki, telepítik és működtetik az előírt elektromos és környezetvédelmi korlátokon belül. Megfelelő fektetési feltételek és megengedett üzemi terhelés mellett körülbelül 40-50 éves élettartam érhető el. A tényleges élettartam függ az üzemi hőmérséklettől, a terhelési profiltól, a telepítési környezettől, a nedvességtől, a mechanikai igénybevételtől és a telepítés minőségétől.
Qiancheng15 év minőségi garanciát ad normál használatra a vonatkozó termék- és beépítési feltételek mellett.
