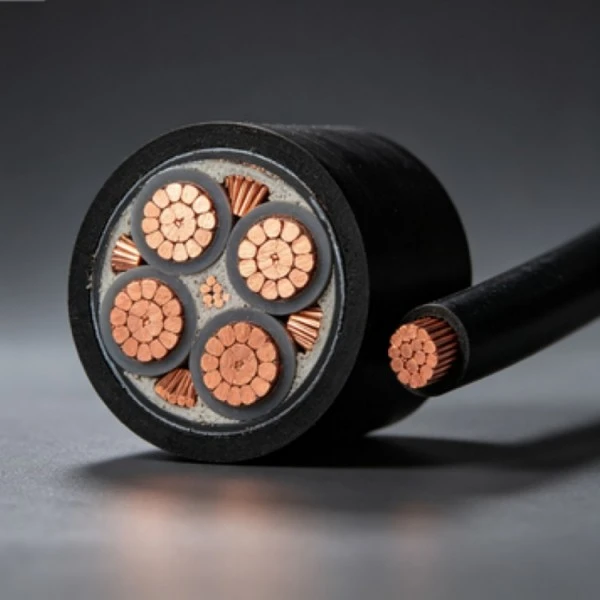

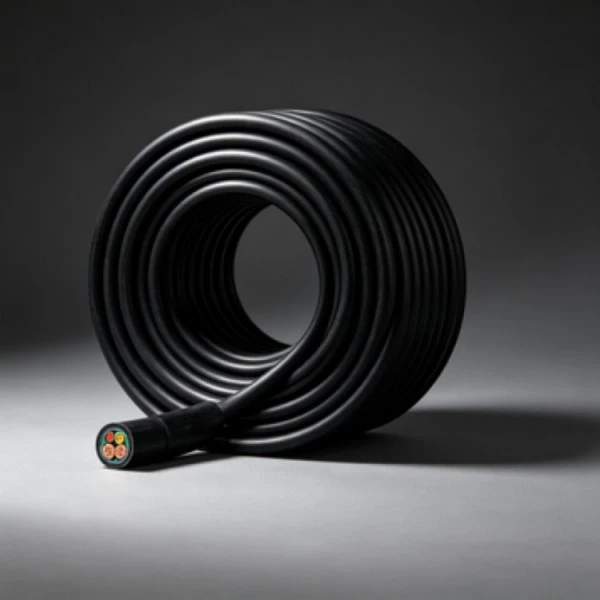

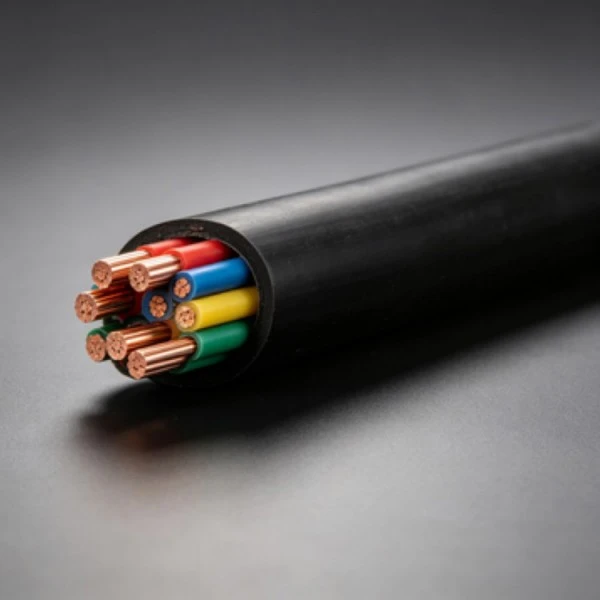

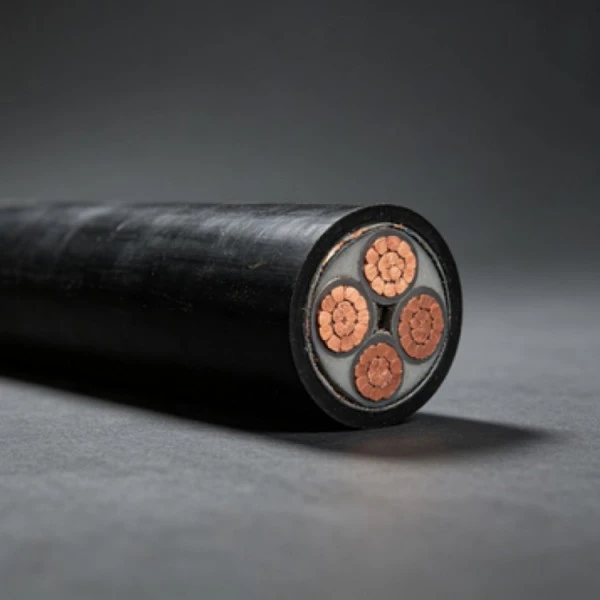

A réz XLPE kisfeszültségű tápkábel a rézvezetőket térhálósított polietilén (XLPE) szigeteléssel egyesíti az alacsony feszültségű áramátvitel és -elosztás érdekében. A rendelkezésre álló vezetékméretek általános épületekre, berendezésekre és elosztási alkalmazásokra vonatkoznak, a felsorolt specifikációkban a tömör és sodrott vezetékkonstrukciók is szerepelnek. A gyártás előtt meg kell erősíteni a kábel méretét, telepítési módját és a projekt követelményeit.
| Névleges keresztmetszet (mm²) | Min. vezető vezetékek | Vezető külső átmérője (mm) | XLPE szigetelés vastagság (mm) | kb. szigetelés külső átmérője (mm) | Max. vezető ellenállása 20 ℃-on (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

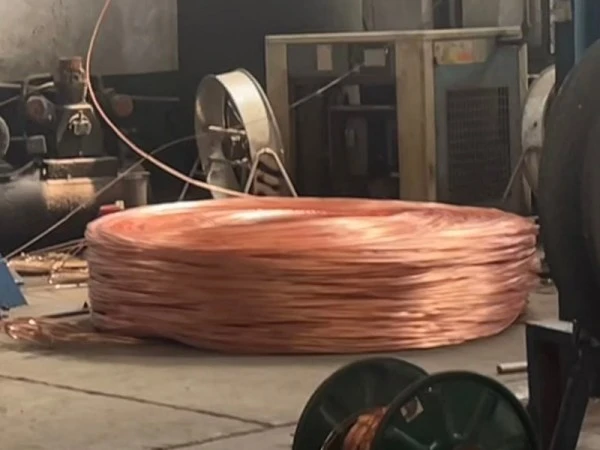

A vezető biztosítja a kábel fő áramvezető útját. A mellékelt specifikációk kisebb keresztmetszetű tömör és sodrott szerkezeteket is tartalmaznak, míg a nagyobb méreteknél többvezetékes sodrott vezetőket használnak. A vezető ellenállási értékei 20 ℃-on a műszaki táblázatban találhatók a specifikáció ellenőrzéséhez.
A térhálósított polietilén biztosítja az elsődleges elektromos szigetelést a rézvezető körül. A hagyományos hőre lágyuló polietilénnel összehasonlítva az XLPE-t általában olyan erősáramú kábelekhez választják, ahol nagyobb hőképességre és stabil szigetelési tulajdonságokra van szükség. A tényleges üzemi hőmérsékleti határértékeknek követniük kell a vonatkozó termékleírást.
A vezeték átmérője, a szigetelés vastagsága és a hozzávetőleges szigetelési átmérő a névleges keresztmetszettől függően változik. Ezek az értékek fontosak, amikor ellenőrizzük a kábelek kompatibilitását a sorkapcsokkal, védőcsövekkel, kábeltálcákkal és egyéb telepítési alkatrészekkel.
A szigetelés védelmet nyújt a kábelszerelés során a normál kezelés ellen. A kábelt azonban nem szabad egy speciális rugalmas vagy páncélozott szerkezet helyettesítőjeként kezelni, ha a telepítés folyamatos mozgással, súlyos mechanikai behatásokkal, túlzott húzóerővel vagy egyéb különleges körülményekkel jár.
A rézvezető és az XLPE szigetelés kombinációja hagyományos kisfeszültségű tápkábel-konstrukciót biztosít az elektromos elosztáshoz. A vezető ellenállását, a szigetelési méreteket és a feszültségállósági követelményeket az átvétel előtt ellenőrizni kell a vonatkozó szabvány és projektspecifikáció alapján.
A réz XLPE kisfeszültségű tápkábel az elektromos terhelés, a telepítési környezet és a szükséges vezeték konstrukciója szerint határozható meg, nem pedig egyszerűen a névleges áram alapján kell kiválasztani a keresztmetszetet.
A kész kábel méreteit össze kell hasonlítani a vonatkozó termékspecifikációkkal. A mellékelt AC feszültség vizsgálati követelményeihez a kábel ellenáll3,5 kV 5 percigkörnyezeti hőmérsékleten meghibásodás nélkül. Az alkalmazandó vizsgálati eljárást és elfogadási kritériumokat a megrendelt kábelre vonatkozó szabvány szerint kell megerősíteni.
A folyamatos azonosítás tartalmazhatja a gyártó nevét, a termék típusát és a névleges feszültséget, a vonatkozó jelölési követelményeknek megfelelően. A konkrét jelölés tartalma a gyártás előtt ellenőrizhető, ha a kábelt tengerentúli vagy projektspecifikus alkalmazáshoz szállítják.
Az ellenőrzés kiterjedhet a vezeték ellenállására, méretmérésre, szigetelési állapotra és az előírt elektromos vizsgálatokra. Ha a projekt gyári ellenőrzési jegyzőkönyveket vagy további vizsgálati dokumentációt igényel, ezeket a követelményeket a megrendelés leadásakor meg kell erősíteni.
A kábeltálcák épületek, gyárak, pincék és hasonló létesítmények áramelosztására használhatók. A táp- és vezérlőkábeleket az elektromos tervezésnek megfelelően kell elhelyezni, elegendő távolságot biztosítva a hőelvezetéshez és az ellenőrzéshez való hozzáféréshez. A támasztékoknak, a rögzítési időközöknek és a kábelek szétválasztásának követnie kell a vonatkozó telepítési előírásokat.
Közvetlen betemetéshez a kábel nyomvonalát, a betemetési mélységet, a talajviszonyokat és a mechanikai védelmet a projektterv szerint kell meghatározni. A fektetés során kerülni kell az éles tárgyakat és a túlzott mechanikai igénybevételt. Ahol a berendezés ki van téve kiásásnak vagy külső hatásoknak, további mechanikai védelmet kell fontolóra venni.
A védőcsöves beépítés használható válaszfalak, padlószerkezetek és más védett útvonalak rejtett vezetékeihez. A védőcső belsejének törmeléktől és éles szélektől mentesnek kell lennie, a kábelhúzás pedig a megengedett mechanikai határokon belül maradjon. A kábelcsatlakozásokat hozzáférhető csatlakozódobozokban vagy elosztóberendezésekben kell elhelyezni, nem pedig rejtett vezetékszakaszok belsejében.
A sokemeletes függőleges beépítéseknél figyelembe kell venni a kábel súlyát és rögzítési elrendezését. A kábeleket megfelelő időközönként meg kell támasztani, ahelyett, hogy teljes súlyukat egyetlen csatlakozási ponton megengednék. A rögzítőrendszernek meg kell akadályoznia a túlzott elmozdulást és a mechanikai igénybevételt a szervizelés során.
A kültéri telepítésnél figyelembe kell venni a napfényt, a hőmérsékletet, a nedvességet, a mechanikai védelmet és a kábelköpeny felépítését. A felső vezetékezéshez megfelelő támasztékokat és hézagokat kell biztosítani. Ha a kábel a névleges alkalmazási tartományon kívül eső feltételeknek van kitéve, alternatív köpeny- vagy kábelszerkezetre lehet szükség.
A felsorolt specifikációk 1,5 mm²-től 400 mm²-ig terjednek. A kisebb méretek tömör és sodrott vezetéket tartalmaznak, míg a nagyobb méretek többvezetékes sodrott konstrukciókat használnak. A szükséges méretet a terhelési áram, a feszültségesés, a beépítési mód és a vonatkozó elektromos követelmények alapján kell kiválasztani.
A tömör vezetők egyetlen vezetéket használnak, míg a sodrott szerkezetek több vezetékből állnak. A tömör vezetékek megfelelőek lehetnek rögzített vezetékekhez, ahol a rugalmasság nem fő követelmény. A sodrott vezetékek egyszerűbb kezelést tesznek lehetővé, ha a kábelt a berendezés körül vagy bonyolultabb telepítési útvonalakon kell elvezetni.
Adja meg a vezeték keresztmetszetét, a vezeték felépítését, a névleges feszültséget, a szükséges kábelhosszt, a mennyiséget, a beépítési módot és a szállítási célt. Projektmegrendeléseknél az alkalmazandó szabványt, az ellenőrzési dokumentumokat, a jelölési követelményeket és a csomagolási előírásokat is meg kell erősíteni.
Az egyedi kábelhosszak és az azonosító jelölés a gyártási specifikációnak és a rendelési mennyiségnek megfelelően megbeszélhető. Egyedi megrendeléseknél adja meg a szükséges hosszt, tűréshatárt, jelölési tartalmat, csomagolási módot és szállítási ütemtervet, hogy ezeket a részleteket a gyártás előtt ellenőrizni lehessen.
Az alkalmazandó termékszabványtól és a vásárlási specifikációtól függően az ellenőrzés magában foglalhatja a vezető ellenállását, méretméréseket, szigeteléssel kapcsolatos ellenőrzéseket és AC feszültségállósági vizsgálatokat. Ha egy projekt speciális gyári vizsgálati jelentést vagy ellenőrzési formátumot igényel, ezt a gyártás előtt közölni kell.
Megfontolható kültéri vagy földalatti alkalmazásokhoz, ha a kiválasztott kábelszerkezet és köpeny megfelel a telepítési környezetnek. A specifikáció megerősítése előtt felül kell vizsgálni a talajviszonyokat, a nedvességet, a napfényt, a mechanikai terhelést és a telepítési hőmérsékletet.
Szabványos kisfeszültségű tápkábel-konstrukciót nem szabad automatikusan meghatározni folyamatos húzáshoz, ismételt hajlításhoz vagy torziós mozgáshoz. Az ilyen követelményeknek megfelelő berendezések általában rugalmas kábelkonstrukciót igényelnek, amelyet kifejezetten mobilszolgáltatásra terveztek.
Erősítse meg a termék modelljét, a vezeték keresztmetszetét, a vezeték felépítését, a szigetelés méreteit, a kábelhosszt, a jelölést és az alkalmazandó szabványt. Ismételt projektek esetén ezeknek a specifikációknak a következetes tartása segít csökkenteni a gyártási tételek közötti különbségeket, és leegyszerűsíti a bejövő ellenőrzéseket.
Adja meg a szükséges vezetékméretet, felépítést, kábelhosszt, mennyiséget, beépítési módot és rendeltetési helyet.Qianchenggyártás előtt áttekintheti a műszaki követelményeket, és megerősítheti a rendelkezésre álló specifikációt és dokumentációt.
