A bányászati berendezések működés közben nem maradnak egy rögzített helyzetben. A szénnyírók, szállítószalagok és más földalatti gépek húzhatják, hajlíthatják, áthelyezhetik vagy többször is mozgathatják a csatlakoztatott kábelt. Ez a működési minta olyan kábelkonstrukciót igényel, amely képes elviselni a mozgást, nem pedig a hagyományos fix telepítésű kialakítást.

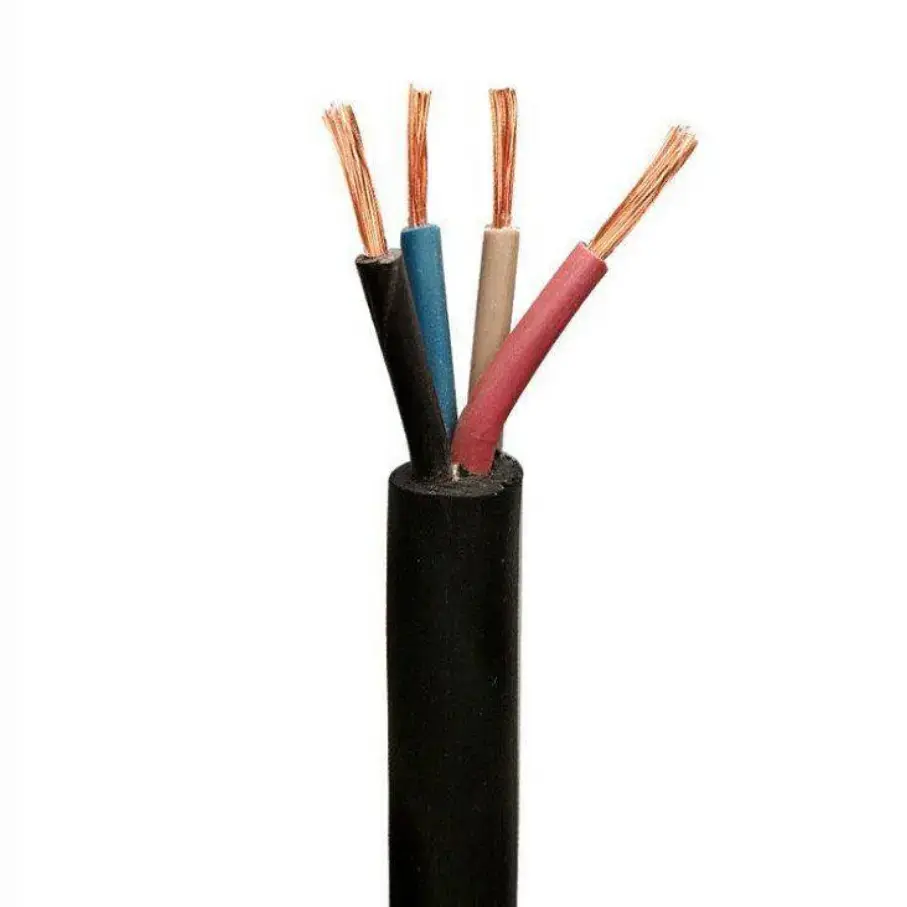

A Qiancheng's Coal Mine Flexible Trailing Cables termékét az ilyen típusú földalatti áramcsatlakozásokhoz fejlesztették ki. Ónozott, lágyított, nagy tisztaságú rezet használ, többszálú finomhuzalos szerkezettel, speciális gumiszigeteléssel és megerősített gumiköpennyel. A rendelkezésre álló specifikációk 4 mm²-től 120 mm²-ig terjednek, lehetővé téve a vezeték méretének megválasztását a berendezés terhelése és a tényleges telepítési feltételek szerint.
A fix tápkábelt főként beépítik és a helyén hagyják, míg a lefutó kábel a mozgó gépekkel működik együtt. Az ismétlődő hajlítás és mozgás nagyobb mechanikai igénybevételt ró a vezetőre, a szigetelésre és a köpenyre. Emiatt a vezető felépítése számos finom rézhuzalon alapul, nem pedig egyetlen tömör vezetőn.
A felsorolt specifikációk minimum 42-960 vezetéket tartalmaznak. A vezeték keresztmetszetének növekedésével a finom vezetékek száma és a vezeték átmérője ennek megfelelően módosul. Ez a szerkezet lehetővé teszi a kábel kezelését és elvezetését olyan alkalmazásokban, ahol a mozgás a berendezés normál működésének része.
| Vezető mérete | Minimális vezetékek | Vezető átmérője | Gumi szigetelés | Szigetelés átmérője | Max. Ellenállás 20 ℃-on |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
A fenti vezetékellenállás-értékek a megfelelő rézvezető-méretek maximális értékei 20 ℃-on. A vezeték keresztmetszetének kiválasztásakor figyelembe kell venni az ellenállás követelményét a kábel hosszával, a berendezés terhelésével és a beépítési feltételekkel együtt.
A kábelkonstrukció három funkcionális rétegen keresztül érthető meg: a rézvezető hordozza az elektromos terhelést, a gumiszigetelés elektromosan választja el a vezetőt, a külső gumiköpeny pedig védi az elkészült kábelt a környező munkakörnyezettől.
| Kábel rész | Anyag / Felépítés | Szerep a kábelben |
|---|---|---|
| Karmester | Ónozott, lágyított nagy tisztaságú réz | Rugalmas áramvezetési út |
| Vezető szerkezet | Többszálú finomhuzal rugalmas sodrott | Alkalmazza a hajlítást és a mozgást |
| Szigetelés | Speciális gumikeverék | Elektromos elválasztás a vezető és a környező rétegek között |
| Hüvely | Nagy teherbírású gumiköpeny bányászathoz | Mechanikai és környezeti hatás elleni védelem |
A szigetelés vastagsága egyedi specifikáció szerint kerül kialakításra, míg a köpenyvastagság megerősített a földalatti kopásállóság érdekében. A kész kábelátmérő a kiválasztott magkonfigurációtól függ. A telepítéshez és karbantartáshoz szabványos magszín azonosítás áll rendelkezésre.
Az elektromos specifikációt inkább a berendezés és a bányászati rendszer határozza meg, nem pedig a kábel neve. A névleges feszültség testreszabható a szénbányák működési követelményei szerint, miközben az alkalmazandó áramátviteli kapacitás a vezeték keresztmetszeti területéhez igazodik.
| Névleges feszültség | Testreszabva a szénbányák működési követelményei szerint |
| Névleges áram/erő | A megfelelő vezeték-keresztmetszethez illeszkedik |
| Vezető ellenállás | Szigorúan korlátozott maximális érték 20 ℃-on (réz), tételenként ellenőrizve |
| Szigetelési ellenállás | Magas szigetelési ellenállás a speciális gumiszigetelésnek köszönhetően |
| Feszültségálló | Szállítás előtt minden kábel teljes feszültségállósági teszten esik át |
| Működési frekvencia | 50/60Hz |
A mobil földalatti alkalmazásoknál az elektromos teljesítmény csak egy része a kábelválasztásnak. A vezetéket, a szigetelést és a burkolatot is figyelembe kell venni aszerint, hogy a berendezés hogyan mozog, és a kábel milyen módon van kitéve működés közben.
A gumiköpeny szakadás- és kopásállósággal rendelkezik, és védelmet nyújt az olaj, a víz és a bányakorrozív közegek ellen a vonatkozó működési feltételek mellett. Ha a projekt lángálló vagy tűzálló teljesítményt kíván meg, a szükséges verziót a gyártás előtt meg kell erősíteni a vonatkozó vizsgálati és tanúsítási követelményekkel együtt.
A terméket mobil földalatti bányászati berendezésekhez szánják, amelyek rugalmas tápcsatlakozást igényelnek. A tipikus berendezések közé tartoznak a szénnyírók, szállítószalagok és egyéb mozgatható bányászati gépek.
A tényleges kábelspecifikációnak a csatlakoztatott berendezés mozgásán kell alapulnia. A viszonylag rövid mozgó csatlakozásra alkalmas kábel nem biztos, hogy megfelelő hosszabb útvonalon, ahol nagyobb a hajlítás, húzás vagy kopás. Ezért a vezeték méretének és a kábel konstrukciójának megerősítése előtt felül kell vizsgálni a berendezés mozgását, az útválasztási módszert, az üzemi terhelést és a környezeti expozíciót.
A Qiancheng irányítja a gyártási folyamatot a nyers rézanyag húzásától a finomhuzalos sodráson át, a gumiszigetelés extrudálásán és a köpenyöntésen át a kész kábeltesztig. Ez a sorrend lehetővé teszi a vezeték szerkezetének és kész méreteinek ellenőrzését a gyártás különböző szakaszaiban, ahelyett, hogy csak a végső szemrevételezésre hagyatkozna.
A vezeték ellenállását és a kész kábelméreteket a vonatkozó specifikációnak megfelelően ellenőrzik, és szállítás előtt minden kábel átesik a szükséges feszültségállósági teszten.Qianchengvizsgálati tanúsítványokat és műszaki paraméterekről szóló jelentéseket tud biztosítani a szállított specifikációhoz.
Gyártási referenciaként rendelkezésre állnak a nyers rézanyag és a huzalhúzás gyártási fotók. A termékbemutató videók a cég YouTube-csatornáján keresztül is elérhetők. Ezek az anyagok kiegészítik a műszaki paramétertáblázatot és a gyári ellenőrzési jegyzőkönyveket a termék áttekintése során.
Bányászati berendezések projektjénél a következő információk hasznosak a kábel megerősítésekor:
| Projekt információk | Miért számít |
|---|---|
| Bányászati berendezés típusa | Meghatározza a mozgási és áramcsatlakozási feltételeket |
| Szükséges feszültség | Az alkalmazandó kábelszerkezet meghatározására szolgál |
| Berendezés terhelés | Segít meghatározni a szükséges vezeték-keresztmetszetet |
| Kábel hossza | Az ellenállásra, a feszültségesésre és a telepítési elrendezésre vonatkozik |
| Mozgásminta | Segít kiértékelni a hajlítási, húzási és áthelyezési követelményeket |
| Magok száma | Meghatározza a kész kábelkonfigurációt |
| Az enyém környezet | Köpenyre, égésgátlóra és egyéb védelmi követelményekre vonatkozik |
| Szükséges dokumentáció | Meghatározza az alkalmazandó vizsgálati jelentéseket és tanúsítványokat |
A berendezés modelljének vagy alkalmazásának, a szükséges feszültségnek, terhelésnek, kábelhossznak és munkakörülményeknek a megadása lehetővé teszi a Qiancheng számára, hogy a gyártás előtt felülvizsgálja a specifikációt. Ahol a követelmény a helyhez kötött földalatti áramátvitel, nem pedig a mozgó berendezés csatlakozása, lásd az XLPE szigetelt bányászati tápkábelt. A berendezések vezérlő- és jeláramköreinél aVezérlő kábelekválaszték is elérhető.
