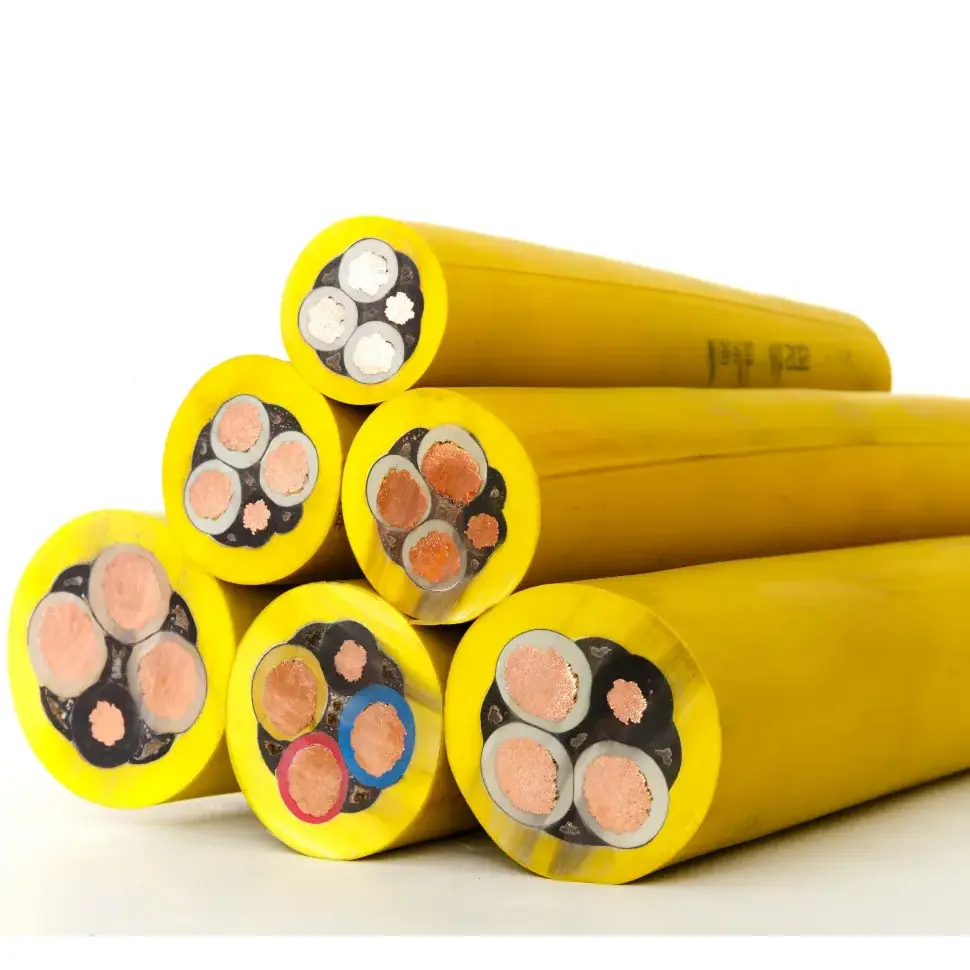

Bányászati ​​rugalmas árnyékolt gumikábel

Modellek: MYP, MYPT.

A Mining Flexible Shielded Rubber Cable egy rugalmas gumiköpenyű kábel a föld alatti bányászatban használt mobil elektromos berendezésekhez. A mellékelt termékleírás az MT/T 818.7-2009-re hivatkozik, és egy többszálú rézvezetőt, speciális célú gumiszigetelést, rézhuzalból fonott árnyékolást és nagy szilárdságú gumiburkolatot tartalmaz. A konstrukciót olyan alkalmazásokhoz tervezték, ahol ismétlődő hajlítás, húzás, csavarás, valamint por, nedvesség és mechanikai érintkezés történik.

Termékleírások és műszaki paraméterek táblázat

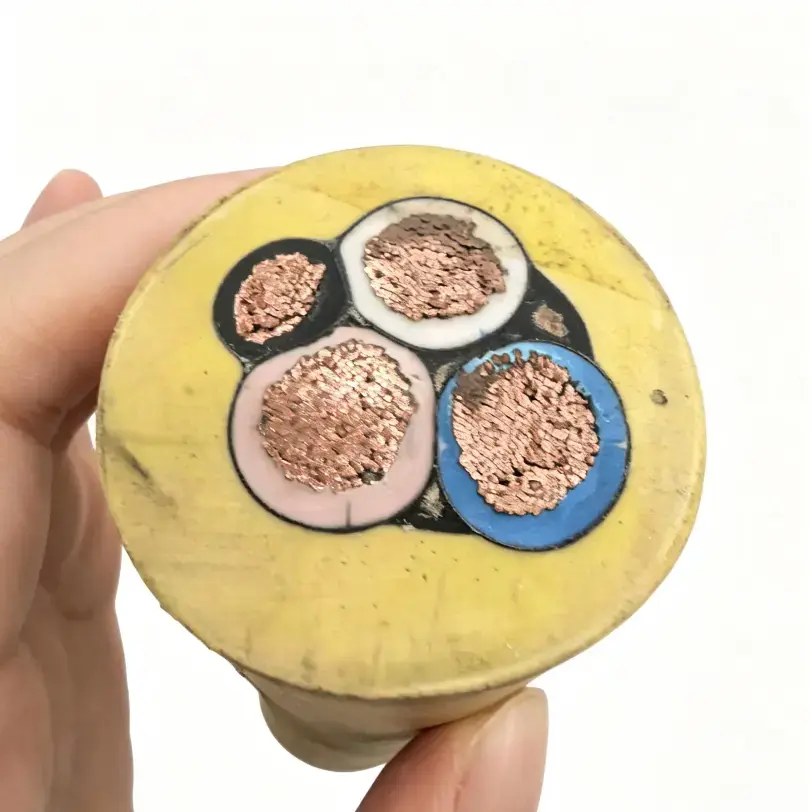

Főbb építési jellemzők

1. Rugalmas rézvezető

A kábel többszálú, nagy tisztaságú oxigénmentes rézvezetőt használ. A merev vezetőszerkezettel összehasonlítva a sodrott elrendezés jobban megfelel mobil telepítésekhez, ahol a kábel többször meghajlik, elmozdul vagy megcsavarodik a berendezés működése közben.

2. Gumi szigetelés és védőburkolat

A szigetelőréteg speciális célú gumi, míg a külső burkolat kopásálló, olajálló, húzásálló és ütésálló. Ezek az anyagjellemzők olyan földalatti utakra vonatkoznak, ahol a kábel érintkezésbe kerülhet berendezésekkel, szénporral, nedvességgel vagy hidraulikaolajjal.

3. Rézhuzal fonott pajzs

A mellékelt specifikáció legalább 85%-os árnyékolási lefedettséggel rendelkező, rézhuzalból fonott árnyékolást tartalmaz. A fém árnyékolás csökkentheti az elektromágneses csatolást a kábel és a közeli elektromos berendezések között, bár a tényleges árnyékolási hatás a kábel telepítésétől, az árnyékolás lezárásától és a földeléstől is függ.

4. Kombinált teljesítmény és vezérlő magok

A konstrukció táp- és vezérlőmagokat tartalmazhat ugyanabban a kábelszerelvényben. Ez az elrendezés akkor hasznos, ha a mobil bányászati ​​berendezések elektromos áramot és kapcsolódó vezérlőcsatlakozásokat is igényelnek, a berendezés áramköri konfigurációjától függően.

Pályázati feltételek

A Bányászati ​​Flexibilis árnyékolt gumikábel olyan föld alatti mobil berendezésekhez készült, ahol az elektromos terhelés ismétlődő mechanikus mozgással párosul. A pontos modellt a névleges feszültség, a vezeték keresztmetszete, a magok elrendezése, a kábelhossz, a mozgási minta és a környezeti feltételek alapján kell kiválasztani.

1. Teljesen gépesített bányászati ​​berendezések

A rugalmas konstrukció olyan mobil berendezésekhez használható, amelyek gépesített bányászati ​​felületek mentén működnek, ahol a kábelmozgás és az ismételt hajlítás a normál működés része. A vezeték méretének és a mag konfigurációjának meg kell egyeznie a berendezés elektromos követelményeivel.

2. Földalatti útfelszerelés

A földalatti utakon működő mobil berendezésekhez húzódásnak, ütésnek és kopásnak ellenálló kábelre lehet szükség. A megfelelő kábelkonstrukció meghatározásakor figyelembe kell venni a berendezés típusát, a beépítési útvonalat és a rendelkezésre álló távolságot.

3. Elektromágneses interferenciával rendelkező területek

Ha nagy teljesítményű motorokat, frekvenciaváltókat vagy más elektromos berendezéseket szerelnek fel vezérlő- vagy felügyeleti áramkörök közelében, a fém árnyékoló réteg segíthet korlátozni az elektromágneses csatolást. A megfelelő árnyékolás és földelés továbbra is fontos része a teljes telepítésnek.

4. Párás és poros földalatti körülmények

A gumi szigetelés és a külső burkolat igényes földalatti környezethez való konstrukciót biztosít. A tényleges környezeti alkalmasságot ellenőrizni kell a vízterhelés, a hőmérséklet, az olajjal való érintkezés, a mechanikai terhelés és a bánya speciális követelményei alapján.

Technikai szempontok a kábel kiválasztásához

1. Névleges feszültség és vezeték-keresztmetszet

A mellékelt specifikáció 0,66/1,14 kV névleges feszültséget és 10 mm² és 150 mm² közötti vezeték-keresztmetszetet tartalmaz. A kiválasztásnál figyelembe kell venni a berendezés terhelését, a megengedett feszültségesést, a kábel hosszát és a várható telepítési feltételeket, nem pedig önmagában a vezeték méretét.

2. Mechanikus mozgás

Mobil bányászati ​​berendezések esetén a kábel ismétlődő hajlítást, csavarodást és húzódást tapasztalhat. Ezért a vezeték sodrását, szigetelését, burkolatát és beépítési sugarát együtt kell figyelembe venni, amikor a kábelt egy adott berendezés-elrendezéshez értékeljük.

3. Árnyékolási követelmények

A mellékelt termék rézhuzalból fonott árnyékolást használ, amelynek lefedettsége ≥85%. Ha a kábelt változtatható frekvenciájú hajtások vagy nagy teljesítményű motorok közelében szerelik fel, a szükséges árnyékolási elrendezést ellenőrizni kell a berendezés gyártójának követelményei és a bánya elektromos tervezése alapján.

4. Lángálló követelmények

A mellékelt műszaki adatok az MT 386 bányászati ​​égésgátló követelményeinek való megfelelést és a lángeltávolítás utáni önkioltást tartalmazzák. Ha egy projekt speciális bányabiztonsági tanúsítványt vagy további vizsgálati dokumentációt igényel, ezeket a követelményeket a pontos kábelmodellre vonatkozóan meg kell erősíteni a beszerzés előtt.

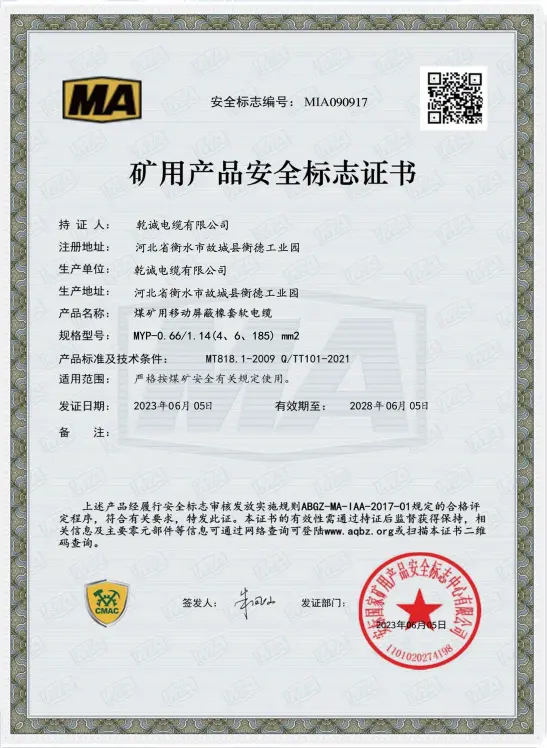

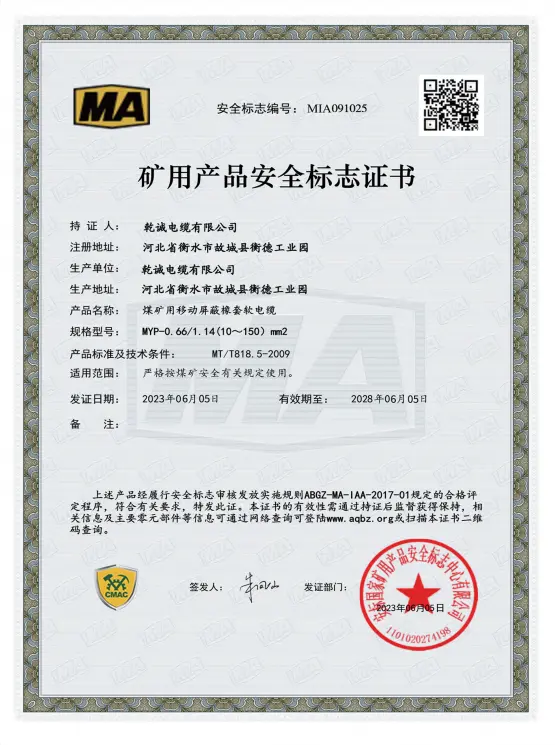

Minőségellenőrzés és műszaki dokumentáció

A bányászati ​​kábelek beszerzésénél a műszaki ellenőrzésnek ki kell terjednie a modellre, a névleges feszültségre, a vezető keresztmetszetére, a mag elrendezésére, az árnyékolás felépítésére, az elektromos ellenállásra és az alkalmazandó vizsgálati követelményekre. Ezek a részletek világosabb alapot biztosítanak a termék kiválasztásához és elfogadásához, mint az általános teljesítményleírások.

A Qiancheng a kiválasztott kábelmodellnek és a projekt követelményeinek megfelelően termékleírásokat és támogató műszaki dokumentációt tud nyújtani. Ha tanúsítványra, vizsgálati jelentésekre vagy egyéb ellenőrzési jegyzőkönyvekre van szükség, a vonatkozó dokumentumokat meg kell erősíteni az árajánlattétel és a rendelés-ellenőrzés szakaszában.

Mit kell ellenőrizni rendelés előtt?

1. Berendezés és alkalmazás

Adja meg a berendezés típusát, működési környezetét és azt, hogy a kábelt fix vagy mobil működésre használják-e. Ez segít meghatározni, hogy a rugalmas felépítés és az árnyékolás elrendezése megfelel-e a tényleges telepítésnek.

2. Elektromos követelmények

Ellenőrizze a névleges feszültséget, a vezeték keresztmetszetét, a tápmagok számát, a vezérlőmag követelményeit és a kábel hosszát. Hosszabb kábelfutás esetén a feszültségesést és a vezeték ellenállását is figyelembe kell venni.

3. Mechanikai feltételek

A húzási gyakoriságra, a hajlítási irányra, a minimális beépítési sugárra, a géppel való érintkezésre és az esetleges ütközésre vonatkozó információk segíthetnek a megfelelő kábelszerkezet meghatározásában.

4. Dokumentációs követelmények

Gyártás vagy szállítás előtt ellenőrizze a vonatkozó bányászati ​​szabványokat, tanúsítási követelményeket, ellenőrzési jegyzőkönyveket és egyéb műszaki dokumentumokat, amelyeket a bánya, a berendezés gyártója vagy a projekt specifikációja megkövetel.

GYIK

Q1: Milyen specifikációk állnak rendelkezésre?

V: A mellékelt specifikáció a MYP és MYPT modelleket sorolja fel, 0,66/1,14 kV névleges feszültséggel és 10 mm² és 150 mm² közötti vezeték-keresztmetszetekkel. A szükséges magelrendezést a berendezésnek és az áramköri tervnek megfelelően meg kell erősíteni.

Q2: Mi a funkciója az árnyékoló rétegnek?

V: A kábel rézhuzalból fonott árnyékolást használ, amelynek árnyékolási lefedettsége ≥85%. Az árnyékolás csökkentheti a közeli elektromos berendezések elektromágneses csatolását. A tényleges hatékonysága a teljes telepítéstől függ, beleértve az árnyékolás lezárását és a földelést.

Q3: Használható a kábel mobil földalatti berendezésekhez?

V: A rugalmas vezető és gumi konstrukció olyan mobil alkalmazásokhoz készült, amelyek ismétlődő hajlítást, csavarást és húzást igényelnek. A végső kiválasztásnál figyelembe kell venni a berendezés mozgását, a kábelvezetést, a feszültséget, a vezeték méretét és a környezeti feltételeket.

4. kérdés: Milyen szabványokra hivatkoznak erre a kábelre?

V: A termékinformációk az MT/T 818.7-2009-re hivatkoznak a bányászati ​​kábelek specifikációihoz és az MT 386-ra a bányászati ​​​​lángálló követelményekhez. Az alkalmazandó szabványokat és tanúsítási dokumentumokat a pontos modell- és projektkövetelmények alapján kell megerősíteni.

5. kérdés: Milyen információkra van szükség az árajánlathoz?

V: A fő információk közé tartozik a kábelmodell, a névleges feszültség, a vezeték keresztmetszete, a mag konfigurációja, a szükséges hossz, a mennyiség, az alkalmazási felszerelés és a telepítési feltételek. Minden projektspecifikus tanúsítási vagy ellenőrzési dokumentum követelményt is biztosítani kell.

6. kérdés: A kábelhez mellékelhetők a műszaki dokumentumok?

V: A kiválasztott modellnek és projektkövetelményeknek megfelelően műszaki specifikációk és megfelelő alátámasztó dokumentumok is rendelkezésre állnak. Bányászati ​​projektek esetén a szükséges tanúsítványokat és vizsgálati feljegyzéseket a megrendelés véglegesítése előtt meg kell erősíteni.
