Fém árnyékolt szénnyíró gumikábel

Termékmodell: MCPT, MCPTJ.

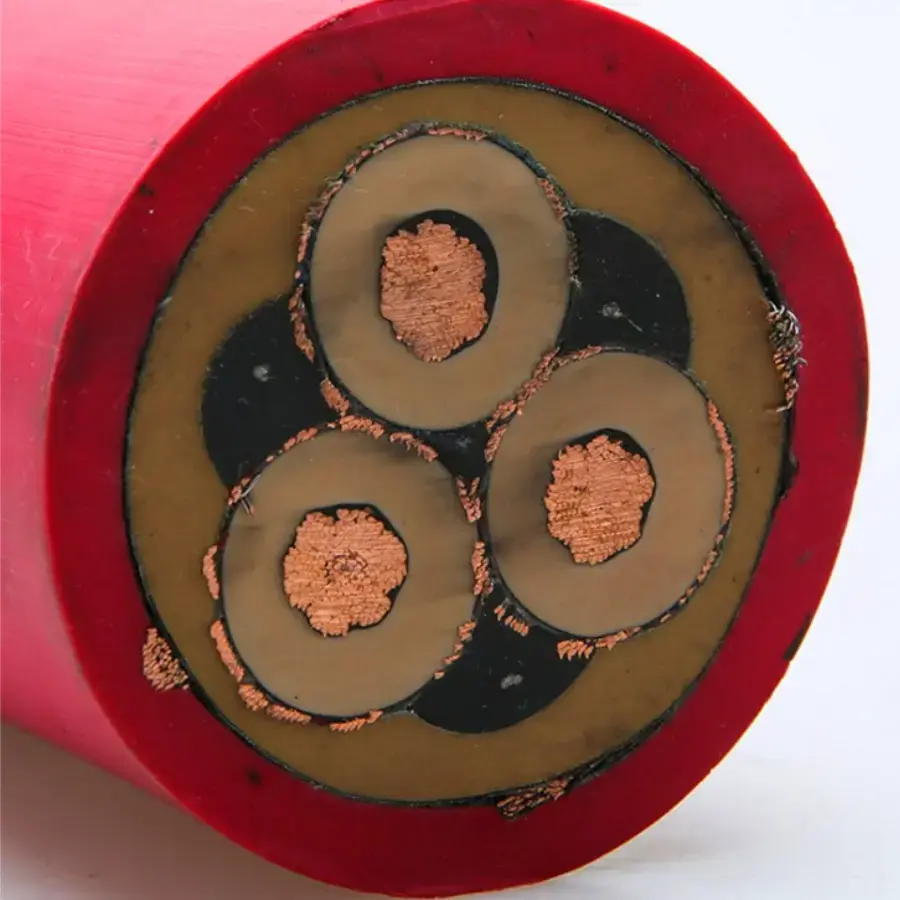

Fém árnyékolt szénnyíró gumikábel egy rugalmas gumiköpenyű bányászati ​​kábel szénnyírókhoz. A mellékelt termékinformáció az MT/T 818.4-2009 szabványra hivatkozik, és a földalatti szénbányászati ​​alkalmazások tápellátására és vezérlőjelének átvitelére vonatkozik. Felépítése többszálú, ónozott oxigénmentes rézvezetőt, speciális gumiszigetelést, rézhuzal fonott árnyékolást és nagy szilárdságú gumi külső burkolatot egyesít az ismételt mozgással, húzással és hajlítással járó munkakörülményekhez.

Termékleírás, méretek és műszaki paraméterek táblázata

Alkalmazási forgatókönyvek

1. Teljesen gépesített bányászati ​​felületek nagy és közepes méretű földalatti szénbányákban

Fém árnyékolt szénnyíró gumikábel használható a szénnyírókhoz és más mobil bányászati ​​berendezésekhez kapcsolódó táp- és vezérlőcsatlakozásokhoz. Rugalmas vezetéke és gumiköpeny konstrukciója olyan telepítésekhez készült, ahol a kábelt a berendezés működése közben többször mozgatják.

2. Nagy gáz- és kitörésveszélyes szénbányák

A speciális gáz- vagy robbanásvédelmi követelményeket támasztó földalatti bányáknak olyan kábelszerkezetekre van szükségük, amelyek megfelelnek a vonatkozó bányászati ​​biztonsági előírásoknak. A kábel kiválasztásakor figyelembe kell venni a bánya besorolását, a berendezés feszültségét, az égésgátló követelményeket és a projekt elfogadásához szükséges tanúsítványokat vagy vizsgálati dokumentumokat.

3. Mobil kapcsolatok a földalatti alállomások és a szénnyírók között

A mobil alállomások és a szénnyírók közötti összeköttetések viszonylag hosszú kábelvezetést, valamint ismételt húzást, hajlítást és csavarást foglalhatnak magukban. A flexibilis vezetékkonstrukció az ilyen típusú mobil tápegység-elrendezéshez készült, miközben a telepítésnek a megadott mechanikai határokon belül kell maradnia.

4. Nedves föld alatti területek vízpermettel és mechanikai behatásokkal

A vízpermet, a por és a lehulló köpeny további mechanikai és környezeti követelményeket támaszthat a kábelköpenyrel szemben. A megadott nagy szilárdságú gumiburkolat ellenáll a kopásnak, olajnak, ütésnek és húzódásnak, így a köpeny állapota fontos szempont az ilyen körülményeknek kitett földalatti telepítéseknél.

5. Szénbánya-rekonstrukció és automatizált bányászati ​​rendszerek

A változtatható frekvenciájú berendezéseket, felügyeleti áramköröket vagy más elektromos vezérlőrendszereket érintő bányászati ​​projekteknél a fém árnyékoló réteg segíthet csökkenteni az elektromágneses interferencia hatását a vezérlő- és jeláramkörökre. Az árnyékolás elrendezését és a vezérlőmag konfigurációját a csatlakoztatott berendezéshez és a földelési módhoz kell igazítani.

Gyakorlati ipari problémák megoldva

1. Elektromágneses interferencia nagy teljesítményű bányászati ​​berendezések körül

A nagy teljesítményű elektromos berendezések elektromágneses interferenciát generálhatnak, amely hatással van a közeli felügyeleti és vezérlőáramkörökre. A rézhuzalból fonott fémpajzs meghatározott árnyékoló réteget biztosít, a mellékelt specifikáció ≥90%-os lefedettséget jelez. Az általános árnyékolási teljesítmény értékelésekor figyelembe kell venni a kábel földelését és a telepítési feltételeket is.

2. Ismételt húzásból és hajlításból származó mechanikai igénybevétel

A szénnyíró kábelek mozgásnak vannak kitéve a berendezés működése során, ami ismétlődő mechanikai igénybevételt okozhat a vezetőn, a szigetelésen és a köpenyen. A többszálú rugalmas rézvezető és a gumi konstrukció alkalmas az ilyen típusú mozgásokhoz. A tényleges hajlítási teljesítményt az alkalmazandó vizsgálati módszerrel és a telepítési követelményekkel kell értékelni, nem pedig egy nem alátámasztott, rögzített ciklus-élettartamra vonatkozó állítást.

3. A földalatti bányászat lángállósági követelményei

A földalatti szénbányákban az égésgátló teljesítmény fontos része a kábelválasztásnak. A mellékelt műszaki adatok az MT 386-ra hivatkoznak az égésgátló minőségre vonatkozóan. Egy adott bányaprojekt esetében a szükséges biztonsági tanúsítványt és vizsgálati dokumentációt meg kell erősíteni a tényleges kábelmodell és alkalmazás alapján.

4. Köpenyvédelem nedves és mechanikailag igényes körülmények között

A vízpermet, a por, a becsapódás és az ismételt húzás hozzájárulhat a burkolat kopásához a föld alatti működés során. A megadott külső köpeny kopásállónak, olajállónak, ütésállónak és ütésállónak van leírva, amely védelmet nyújt a kábelszerkezetnek a megfelelő munkakörülmények között.

5. Ellenőrzési és felügyeleti követelmények

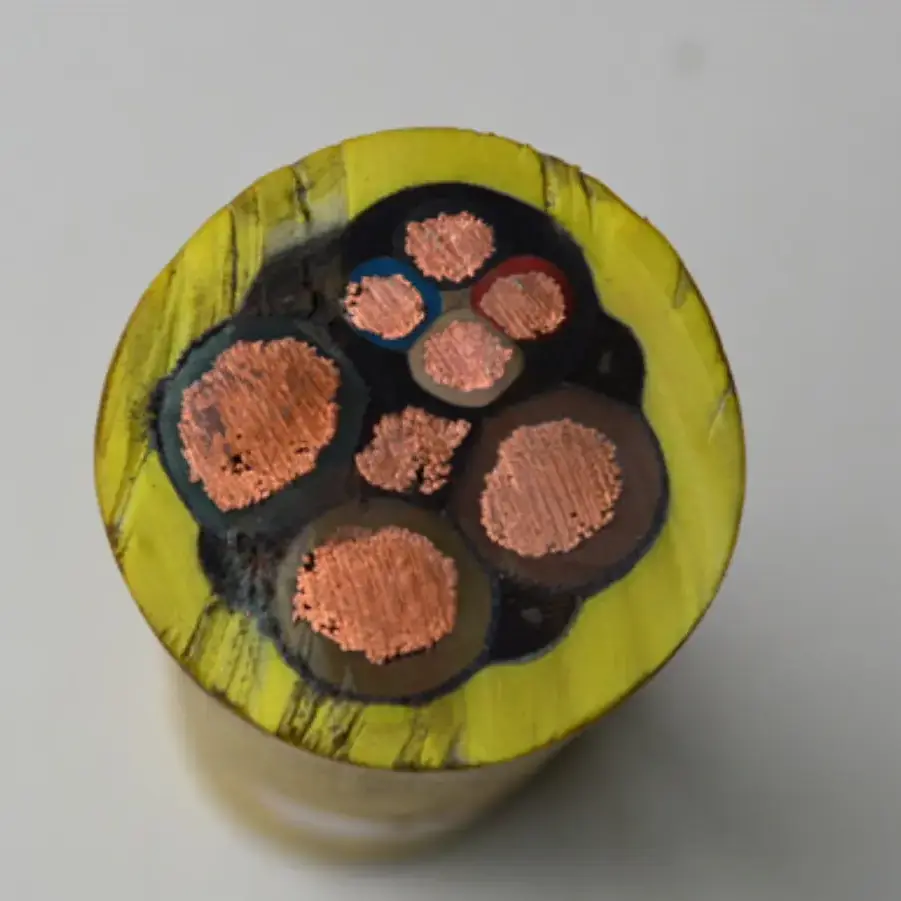

Egyes kábelkonfigurációk a tápmagokat vezérlőmagokkal kombinálják, hogy megfeleljenek a bányászati ​​berendezések elektromos és felügyeleti követelményeinek. Ha felügyeleti vagy védelmi funkciókra van szükség, a tényleges magelrendezést és csatlakozási módot meg kell erősíteni a berendezés gyártójával vagy az elektromos rendszer tervezőjével.

6. Műszaki paraméterek és bányászati ​​dokumentáció ellenőrzése

A bányászati ​​projektek megkövetelhetik a kábelszabványok, az elektromos paraméterek, a lángálló teljesítmény és a biztonsággal kapcsolatos dokumentáció ellenőrzését. A termékleírásoknak, a vizsgálati jelentéseknek és a vonatkozó tanúsítványoknak meg kell felelniük a projekthez szállított tényleges modellnek, névleges feszültségnek és kábelkonfigurációnak.

Átfogó termékelőnyök

1. Nyomon követhető termék- és vizsgálati információk

A Qiancheng a projekt követelményeinek megfelelően termékazonosítót és vonatkozó gyártási vagy ellenőrzési dokumentációt tud biztosítani. A formális ellenőrzés vagy átvétel tárgyát képező bányászati ​​projektek esetében a dokumentációt össze kell hasonlítani a tényleges kábelmodellel, specifikációval és gyártási tétellel.

2. Szabályozott kábelépítés

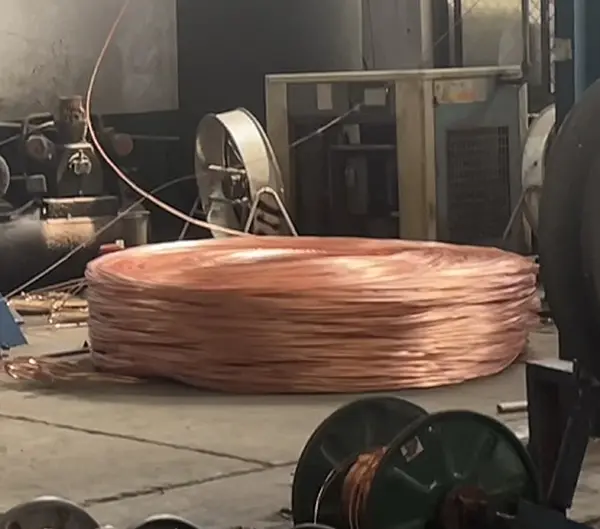

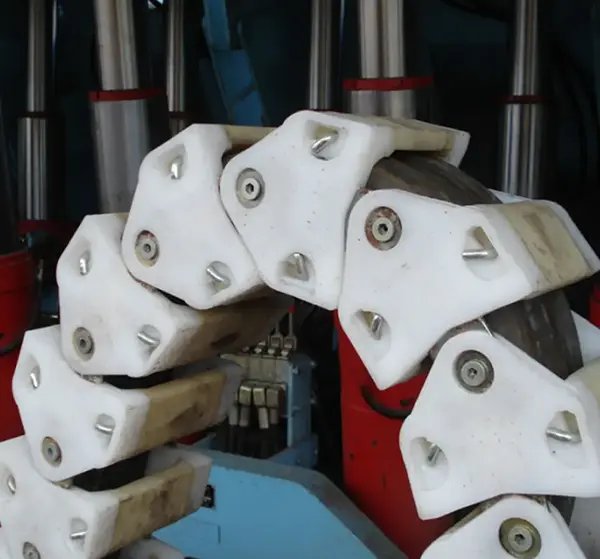

A vezeték, a gumiszigetelés, a fém árnyékolás és a külső burkolat egyaránt hozzájárul a kábel elektromos és mechanikai jellemzőihez. A gyártási szakaszok feletti ellenőrzés fenntartása segít abban, hogy a kész kábel összhangban legyen a megadott konstrukcióval. Az elektromos és mechanikai ellenőrzési tételek a vonatkozó termékkövetelmények szerint rendezhetők.

3. Mobil bányászati ​​berendezésekhez igazított konstrukció

A többszálú rézvezető, a gumiszigetelés, a fonott fémpajzs és a nagy szilárdságú gumiburkolat kombinációja számos, a mobil szénbányászati ​​berendezésekkel kapcsolatos követelményt kielégít. Ide tartozik az ismétlődő mozgás, a mechanikai érintkezés, az elektromos árnyékolás és a környezeti expozíció a föld alatt.

4. Több feszültség és vezeték specifikációi

A szállított termékskála 25 mm² és 150 mm² közötti vezeték-keresztmetszeteket és 0,66/1,14 kV és 1,9/3,3 kV névleges feszültségeket tartalmaz. A tápmag és a vezérlőmag konfigurációk a berendezés csatlakozásától és a kábelmodelltől függően választhatók. Az árajánlat és a gyártás részletei a szükséges feszültségből, vezetékméretből, magszerkezetből, hosszból és beépítési feltételekből igazolhatók.

5. Bányászati ​​projektek műszaki dokumentációja

A projekt követelményeitől függően a műszaki dokumentumok tartalmazhatnak termékleírásokat, ellenőrzési jegyzőkönyveket, vizsgálati jelentéseket és a vonatkozó bányászati ​​biztonsági tanúsítványokat. Exportrendelés vagy formális bányaátvétel esetén a szükséges dokumentumlistát a gyártás előtt meg kell erősíteni, hogy a mellékelt dokumentumok megfeleljenek a végső kábelspecifikációnak.

Kérdések és válaszok

1. Milyen szabványnak felel meg a fém árnyékolt szénnyíró gumikábel?

A mellékelt termékinformációk az MT/T 818.4-2009-re hivatkoznak az MCPT és MCPTJ modellekhez. Az alkalmazandó szabványt, tanúsítványt és vizsgálati dokumentációt a szükséges feszültség- és kábelkonfigurációnak megfelelően meg kell erősíteni.

2. Milyen vezetékméretek és névleges feszültségek állnak rendelkezésre?

A mellékelt specifikáció 25 mm² és 150 mm² közötti vezeték-keresztmetszetekre és 0,66/1,14 kV és 1,9/3,3 kV névleges feszültségekre vonatkozik. A tápmag és a vezérlőmag kombinációk a berendezés és az áramkör követelményei szerint választhatók.

3. Hol használják általában ezt a bányászati ​​kábelt?

Föld alatti szénbányászati ​​berendezésekhez és a kapcsolódó táp- vagy vezérlőcsatlakozásokhoz, különösen olyan berendezésekhez, amelyeknél ismétlődő húzás, hajlítás, csavarás, nedvesség, por és mechanikai hatások jelentkeznek.

4. Mi a funkciója a fém árnyékoló rétegnek?

A rézhuzalból fonott árnyékolás elektromágneses árnyékolást biztosít a kábelmagok körül. A mellékelt műszaki adatok ≥90%-os árnyékolási lefedettséget jeleznek. A megfelelő földelés és telepítés az árnyékolási rendszer hatékonysága szempontjából is lényeges.

5. Hogyan kell értékelni a kábelt az ismételt hajlítás szempontjából?

A többszálú rézvezető és gumi konstrukció rugalmas mobil alkalmazásokhoz készült. A hajlítási sugarat, a mozgási gyakoriságot, a vontatási módot és a beépítési feltételeket a vonatkozó termékspecifikáció és vizsgálati követelmények alapján kell ellenőrizni.

6. Biztosíthatók-e műszaki dokumentumok a bányászati ​​projektekhez?

A műszaki előírások, az ellenőrzési jegyzőkönyvek és a vonatkozó tanúsítványok vagy vizsgálati dokumentumok a projekt követelményeinek megfelelően megvitathatók. Exportrendelések vagy formális bányaátvétel esetén a szükséges dokumentációt meg kell erősíteni a rendelés leadása előtt.
