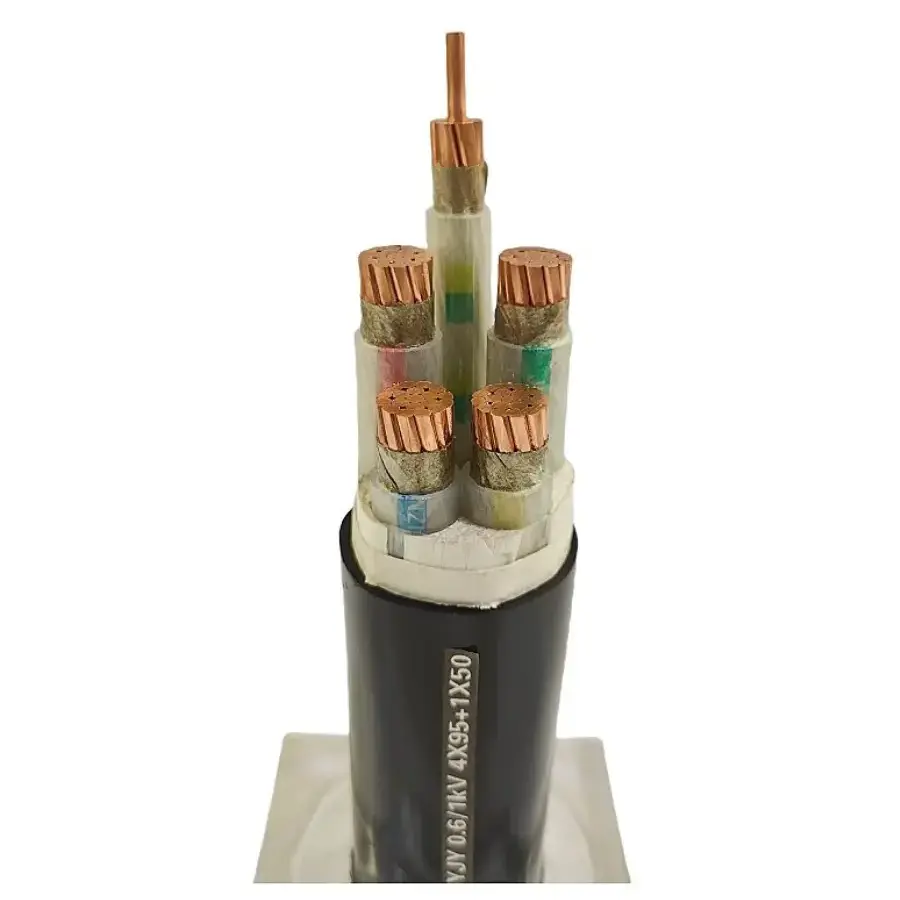

Qianchengszénbányák tápkábeleit gyártja alacsony feszültségű áramátvitelhez és berendezések csatlakoztatásához a földalatti szénbányákban. A kábel XLPE szigetelésű rézvezetőt használ, és a szükséges specifikációnak megfelelően tömör vagy sodrott vezetőszerkezettel is előállítható. A vezeték keresztmetszete, szigetelési méretei és elektromos paraméterei a vonatkozó termékkövetelményekhez képest ellenőrzöttek, szállítás előtt méret- és elektromos ellenőrzéssel.
A föld alatti bányaerőművi projekteknél a kábel kiválasztása nem a vezető méretétől függ. A szükséges feszültséget, áramterhelhetőséget, vezetőszerkezetet, beépítési módot, mechanikai feltételeket és az alkalmazandó égésgátló követelményeket együttesen kell figyelembe venni. A Qiancheng különböző vezetékméreteket és felépítési lehetőségeket kínál, így a kábel specifikációja a tényleges bánya áramelosztási és berendezéscsatlakozási követelményekhez igazítható.
A vezető nagy tisztaságú rézből készül, és szilárd vagy sodrott kivitelben is kapható. A megadott vezeték-keresztmetszeti tartomány 1,5–120 mm² a részletes vezetékkonfigurációhoz, míg az alábbi termékmérettáblázat 10 mm² és 300 mm² közötti specifikációkat sorol fel. A vezetékek szerkezete specifikációnként változik, minden méretnél meghatározva a minimális vezetékszámot, a vezeték átmérőjét és az XLPE szigetelés vastagságát.
Például az 1,5 mm²-es egymagos konfiguráció vezeték külső átmérője 1,36±0,02 mm, míg az 1,5(B) sodrott konfiguráció 7 vezetéket használ, amelyek külső átmérője 1,56±0,02 mm. Az XLPE szigetelés vastagsága 0,7 mm és 1,2 mm között változik a megadott vezetékmérettől függően.
| Névleges keresztmetszet (mm²) | A vezető vezetékek minimális száma | Vezető külső átmérője (mm) | XLPE szigetelés névleges vastagsága (mm) | A szigetelés hozzávetőleges külső átmérője (mm) | Maximális vezetőellenállás 20 ℃-on (Ω/km), réz |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22.00±0.25 | 2.4 | 26.8 |
A táblázatban szereplő vezeték-ellenállás értékek 20 ℃-on mért maximális értékek a felsorolt réz specifikációkhoz. A projekt kiválasztásához a vezeték keresztmetszetét a szükséges terhelési áramhoz, a telepítési feltételekhez és a megengedett feszültségeséshez kell igazítani, nem pedig önmagában a keresztmetszet alapján.
| Tétel | Specifikáció |
|---|---|
| Névleges feszültség | Testreszabva a bányászati követelményeknek megfelelően |
| Ampacity | Vezető keresztmetszethez igazítva |
| Vezető ellenállás | Szigorúan szabályozott maximális érték 20 ℃-on (réz), lásd a méretparaméter-táblázatot |
| Szigetelési ellenállás | Nagy szigetelési ellenállás XLPE anyaggal |
| Feszültségálló | Szállítás előtt teljesítse a teljes feszültségállósági tesztet |
| Működési frekvencia | 50/60Hz |
| Vezető anyag | Nagy tisztaságú réz |
| Vezető szerkezet | Tömör / Sodort |
| Keresztmetszeti terület | 1,5-120 mm² |
| Vezető átmérője | Szigorú tolerancia ellenőrzés |
| Vezető vezetékek száma | 1 / 6 / 7 / 12 / 15 / 18 vezeték a különböző specifikációkhoz |
A szigetelési rendszer XLPE-t (Cross-linked Polyethylene) használ, melynek névleges szigetelési vastagsága 0,7-1,2 mm a kábel specifikációja szerint. A szigetelés hozzávetőleges külső átmérője 3,0-15,8 mm, míg a teljes kész kábelátmérő a végső kábelszerkezettől függ.
| Teljesítmény elem | Megadott érték vagy követelmény |
|---|---|
| A vezető maximális üzemi hőmérséklete | 90℃ |
| Rövidzárlati hőmérséklet | 250 ℃ |
| Lángállóság | A föld alatti bányákhoz választható lángálló fokozat |
| Mechanikai teljesítmény | Jó szakító- és kopásállóság a föld alatti fektetéshez |
Lángálló konstrukció megadható föld alatti bányászati alkalmazásokhoz, ahol a projekt további égésgátló teljesítményt igényel. Az alkalmazandó kábelminőséget és a vizsgálati követelményeket a bányatelepítési környezetnek és a projekt specifikációinak megfelelően meg kell erősíteni.
A Qiancheng gyártási folyamata magában foglalja a nyers rézanyag húzását, a vezető sodrását, az XLPE extrudálást és a kész kábelek tesztelését. A vezeték méreteit, a szigetelési méreteket és az elektromos jellemzőket a gyártás és a végső ellenőrzés során ellenőrzik a vonatkozó specifikáció szerint.
Szállítás előtt a kábelt elektromos és méretellenőrzésnek vetik alá, beleértve a szükséges feszültségállósági tesztet is. A Qiancheng a megfelelő specifikációhoz gyári vizsgálati tanúsítványokat, méret- és műszaki paraméterjelentéseket tud biztosítani. Ezek a feljegyzések segítenek a projektbeszerzőknek és a műszaki csapatoknak ellenőrizni, hogy a szállított kábel megfelel-e az egyeztetett termékparamétereknek.
Nyers rézanyag és huzalhúzás gyártási fotók elérhetők a gyártási információk részeként. A Qiancheng YouTube-csatornáján keresztül termékbemutató videók is elérhetők a gyártás és a termék részleteinek bemutatására.
A kábel földalatti szénbányák áramellátására és bányaberendezések tápcsatlakozására szolgál. A tipikus kiválasztási szempontok közé tartozik a csatlakoztatott berendezés terhelése, a szükséges vezeték-keresztmetszet, a névleges feszültség, a kábelvezetési feltételek, a mechanikai expozíció és az, hogy szükség van-e égésgátló specifikációra.
Az elsődleges tápellátás helyett vezérlést és jelátvitelt magában foglaló alkalmazásokhoz a Qiancheng is biztosítVezérlő kábelek. A felsővezetékes energiaátviteli projektek esetében az ACSR légkábel egy másik termékkategória, amely a Qianchengtől kapható.
A szénbányák tápkábeleinek meghatározásakor a következő információkat kell megerősíteni a gyártás előtt:
Ezen adatok megadása lehetővé teszi, hogy a kábel specifikációját össze lehessen hasonlítani a tényleges bányaáram-elosztási vagy berendezéscsatlakozási követelményekkel a megrendelés megerősítése előtt.
