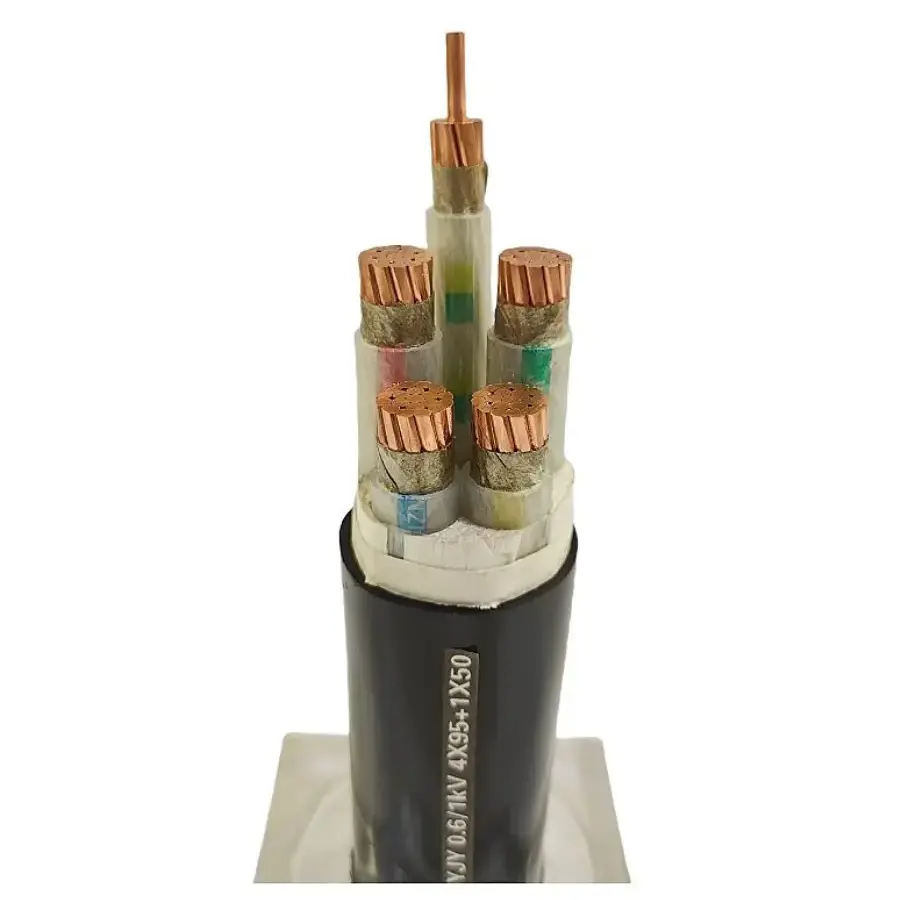

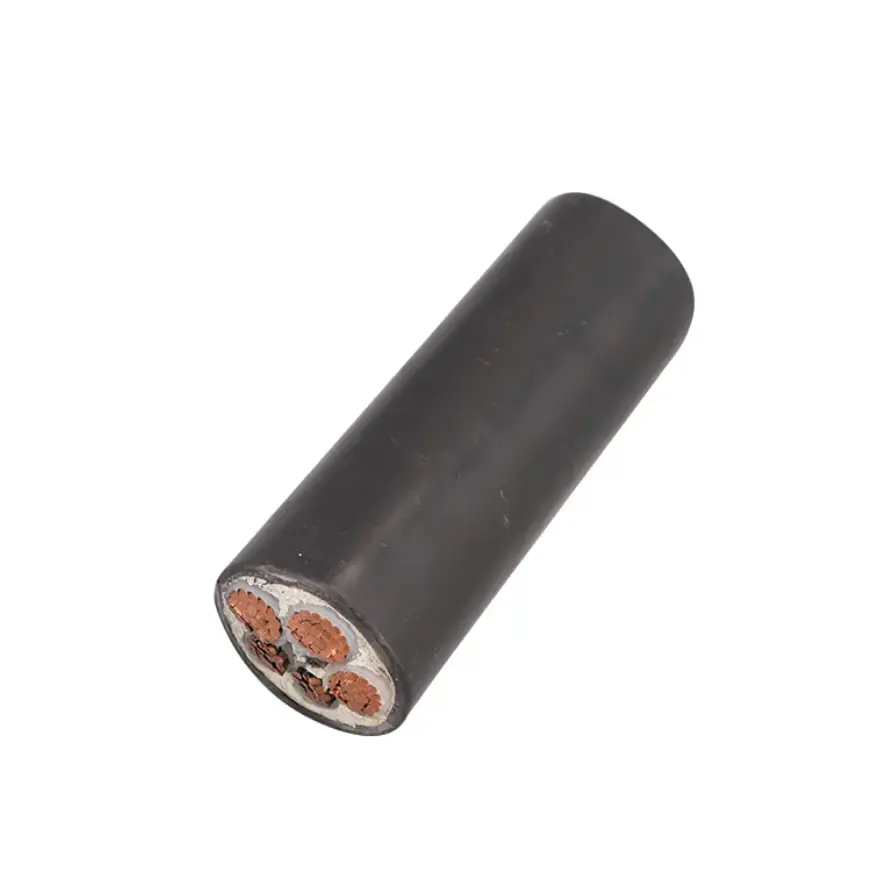

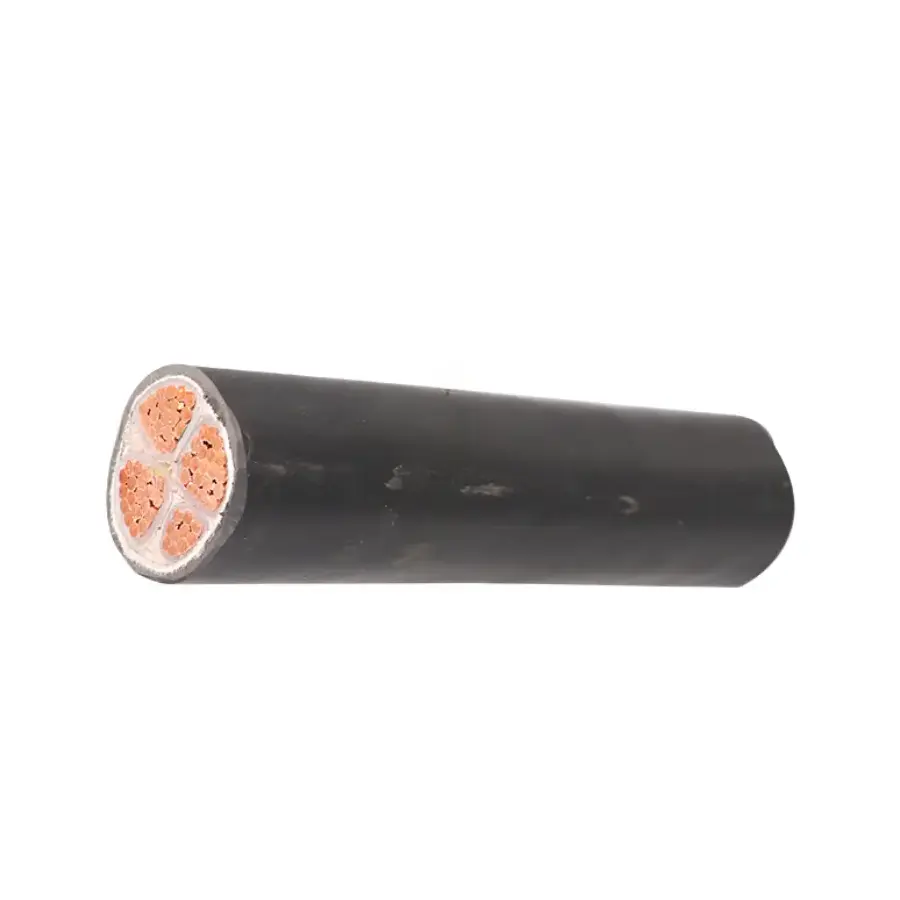

XLPE szigetelt bányászati ​​tápkábel

Modell: MYJV, MYJV22.

Az XLPE szigetelt bányászati ​​tápkábel megfelel az MT/T 818.13-2009 szabványnak, nagy tisztaságú oxigénmentes rézvezetőkkel, XLPE térhálós szigeteléssel és égésgátló PVC köpennyel. A névleges feszültség 0,6/1kV és 8,7/10kV között van, 90 ℃ hosszú távú üzemi hőmérséklet mellett. A kábelt földalatti és külszíni szénbányák fix áramelosztására tervezték. Statikus telepítésre szolgál, és nem használható olyan mobil berendezéseken, amelyek folyamatos húzást vagy ismételt hajlítást igényelnek.

Termékleírások és műszaki paraméterek táblázat

Főbb építési jellemzők

1. XLPE szigetelés magasabb üzemi hőmérsékletekhez

Az XLPE szigetelés meghatározott hosszú távú üzemi hőmérséklete 90 ℃, a rövid távú rövidzárlati hőmérséklet pedig akár 250 ℃. A PVC szigeteléshez képest az XLPE magasabb hőmérsékleti besorolást biztosít a rögzített áramkörökben, ahol a vezetőterhelést és a környezeti feltételeket együtt kell figyelembe venni.

2. Rézvezető és elektromos teljesítmény

A vezető nagy tisztaságú oxigénmentes rézből készül, és a kábel specifikációi szerint tömör vagy sodrott kivitelben is kapható. A vezeték keresztmetszetét, a magok elrendezését és a névleges feszültséget meg kell felelni a csatlakoztatott terhelésnek, az átviteli távolságnak és a beépítési feltételeknek. Az egyenáramú vezeték ellenállását a vonatkozó MT 818 vagy GB/T 3956 követelmények alapján ellenőrzik.

3. Lángálló PVC köpeny

A külső köpeny biztosítja a kábel külső védelmét, és égésgátló tulajdonságokkal rendelkezik a bányászati ​​alkalmazásokhoz. A mellékelt specifikáció az olajjal és sav-lúgokkal szembeni ellenállást is azonosítja. A burkolat megfelelő felépítésének megerősítésekor figyelembe kell venni a tényleges vegyi expozíciót, a vízviszonyokat, a hőmérsékletet és a mechanikai igénybevételt.

4. Opcionális acélszalagos páncél

Azokhoz a berendezésekhez, ahol további mechanikai védelem szükséges, acélszalagos páncélozott konstrukció áll rendelkezésre. A MYJV22 ezért páncélrétege különbözteti meg a páncél nélküli MYJV konstrukciótól. A végső konstrukciót a fektetési módszer, a mechanikai kockázat és a vonatkozó projektspecifikáció alapján kell kiválasztani.

Telepítési és alkalmazási feltételek

Ezt a kábelsorozatot fix áramelosztásra, nem pedig folyamatos mobilszolgáltatásra tervezték. A tipikus alkalmazások közé tartoznak a föld alatti főutak, elektromechanikus kamrák, rögzített szivattyúrendszerek, szellőztető berendezések, szállítószalagok áramkörei és egyéb helyhez kötött bánya energiaelosztó pontok.

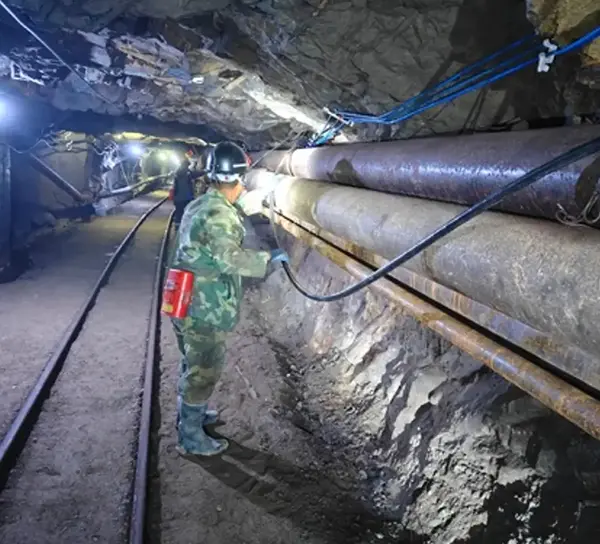

1. Föld alatti fix áramelosztás

Föld alatti telepítéseknél ellenőrizni kell a kábel specifikációját a névleges feszültség, a terhelési áram, a telepítési útvonal, a környezeti hőmérséklet, a nedvesség kitettsége és a rendelkezésre álló mechanikai védelem alapján. Ahol a kábelt olyan területeken vezetik át, ahol nagyobb az ütközés vagy összenyomás kockázata, páncélozott szerkezet megfontolható.

2. Open-Pit Mine Power Systems

A külszíni bányák fix áramkörei kültéri expozíciót, port, esőt és hőmérséklet-változásokat okozhatnak. A kábel kiválasztásánál figyelembe kell venni ezeket a környezeti feltételeket, valamint a szükséges feszültségszintet, vezetékméretet és a fektetési elrendezést.

3. Szénmosó és támogató létesítmények

A szénmosó üzemek, szivattyúterek, szellőztető rendszerek és egyéb támogató létesítmények fix áramkörei a berendezés terhelése és elosztási távolsága szerint határozhatók meg. A kábelszerkezetet a tényleges környezet szempontjából kell ellenőrizni, ahelyett, hogy egyetlen specifikációt alkalmaznának az összes bányalétesítményre.

Műszaki kiválasztás és ellenőrzés

Rendelés előtt ellenőrizni kell a szükséges névleges feszültséget, vezeték keresztmetszetét, magok számát, páncélszerkezetét, kábelhosszát és beépítési módját. Hosszabb tápellátási útvonalak esetén a feszültségesést és a vezeték ellenállását is figyelembe kell venni a várható terhelés mellett.

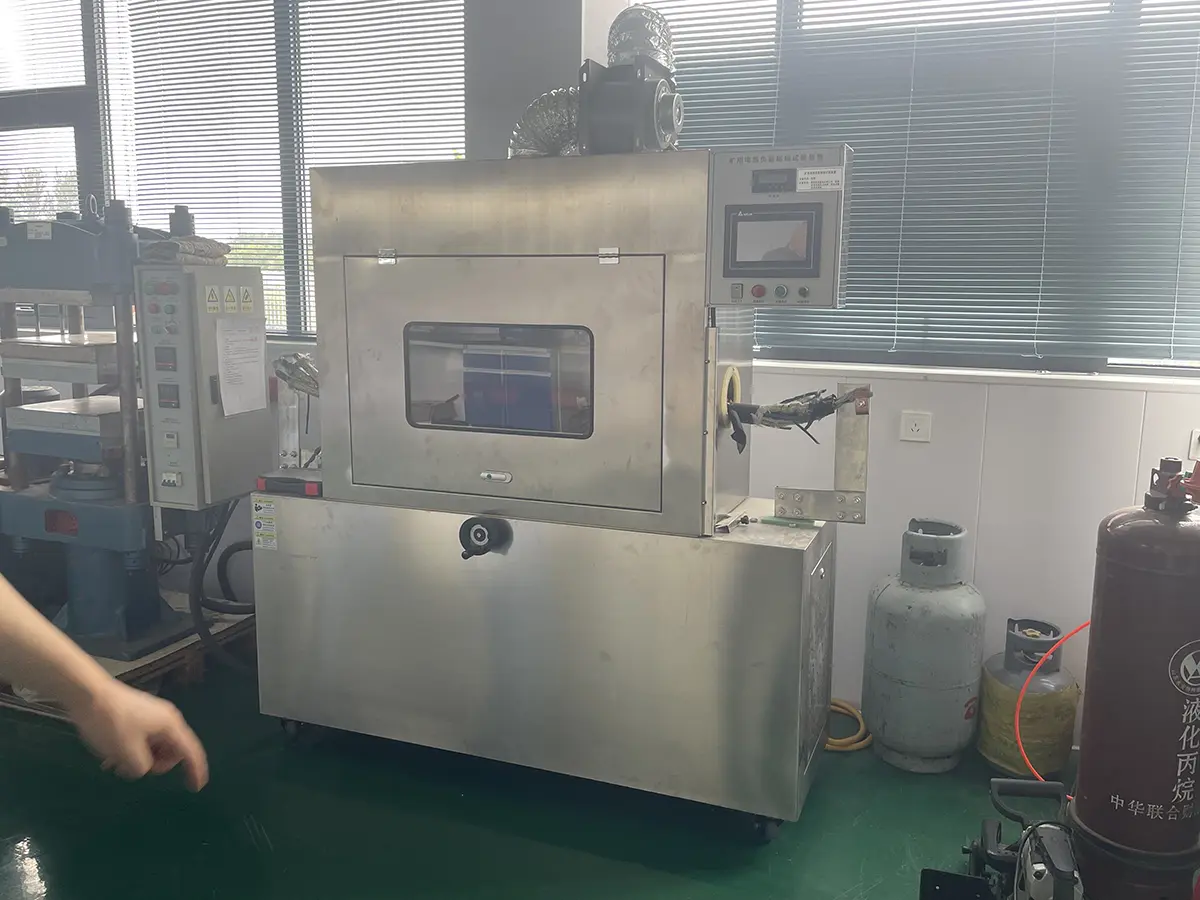

A bejövő ellenőrzéshez a termékmodell és a kábel konstrukciója összevethető a vásárlási specifikációval. A projekt követelményeitől függően a dokumentáció és a vizsgálati feljegyzések tartalmazhatnak vezetékellenállást, szigeteléssel kapcsolatos vizsgálatokat, feszültségállósági eredményeket és lángállósági vizsgálati jegyzőkönyveket. Ha bányaspecifikus tanúsítványra vagy további ellenőrzési dokumentumokra van szükség, ezeket a gyártás és szállítás előtt meg kell erősíteni.

GYIK

1. kérdés: Milyen szabvány vonatkozik erre a bányászati ​​tápkábelre?

V: A termék az MT/T 818.13-2009 szabvány szerint van megadva, ahol a vezetékekre vonatkozó követelmények a GB/T 3956-ra hivatkoznak. A projekthez szükséges pontos szabványt és dokumentációt a kiválasztott modellhez és névleges feszültséghez kell igazítani.

Q2: Milyen feszültség- és vezetékméretek állnak rendelkezésre?

V: A felsorolt ​​névleges feszültségtartomány 0,6/1 kV és 8,7/10 kV között van, míg a műszaki táblázat a 2,5 mm² és 300 mm² közötti vezeték-keresztmetszeteket tartalmazza. A mag konfigurációja lehet 3 magos vagy 3+1 magos, a pontos kombináció a választott kábel specifikációjától függ.

3. kérdés: Mi a különbség a MYJV és a MYJV22 között?

V: A MYJV az XLPE-szigetelt, PVC-burkolatú szerkezetre utal, míg a MYJV22 acélszalagos páncélozást ad hozzá. A páncélozott változatot akkor tekintjük, ha a telepítés további mechanikai védelmet igényel. A megfelelő konstrukció a kábel útvonalától és a fektetési feltételektől függ.

4. kérdés: Használható ez a kábel szénnyírókon vagy más mobil bányászati ​​berendezéseken?

V: Nem. Ez a kábel statikus telepítésre és rögzített áramelosztásra szolgál. A folyamatos vontatást, ismételt hajlítást vagy más mobil szolgáltatást igénylő berendezésekhez általában egy speciálisan az adott működési állapothoz meghatározott rugalmas bányászkábel szükséges.

5. kérdés: Milyen információkat kell megadni az árajánlat kérésekor?

V: A szükséges információk általában a névleges feszültséget, a vezeték keresztmetszetét, a magkonfigurációt, a kábelhosszt, a mennyiséget, a telepítési módot és az alkalmazási felszerelést tartalmazzák. Ha a projekt speciális tanúsítást, ellenőrzési jegyzőkönyveket, csomagolási követelményeket vagy műszaki dokumentumokat igényel, ezeket is fel kell tüntetni a megkeresésben.

6. kérdés: Mit kell ellenőrizni a szállítás vagy a helyszíni átvétel előtt?

V: Ellenőrizze a kábel típusát, a névleges feszültséget, a vezeték méretét, a mag konfigurációját, a páncél típusát és a kábel hosszát a vásárlási specifikáció szerint. A projekttől függően átvétel előtt tekintse át a vonatkozó elektromos vizsgálati eredményeket, a vezető ellenállási adatait, a feszültségállósági nyilvántartásokat, az égésgátló dokumentációt és a szükséges tanúsítványokat.

A rögzített bányai áramelosztó rendszerekhez az XLPE szigetelt bányászati ​​tápkábelt az elektromos terhelés, a névleges feszültség, a telepítési mód és a környezeti feltételek alapján kell kiválasztani. Folyamatos mozgással járó alkalmazásoknál a kábelszerkezetet külön kell felülvizsgálni, hogy megfeleljen a berendezés mechanikai követelményeinek.
