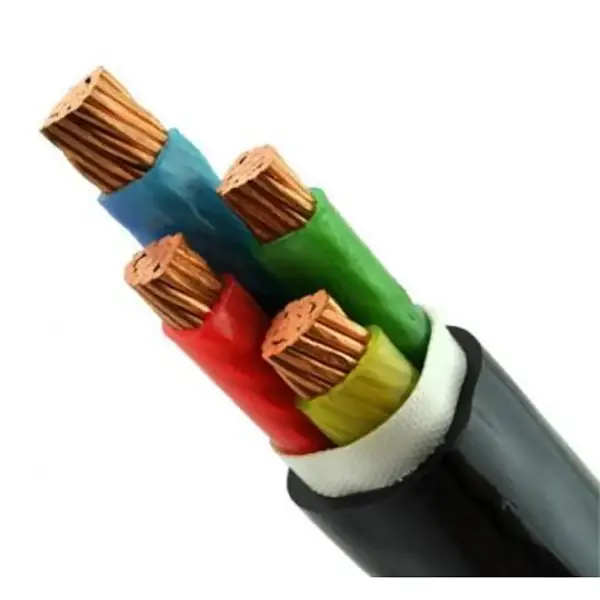

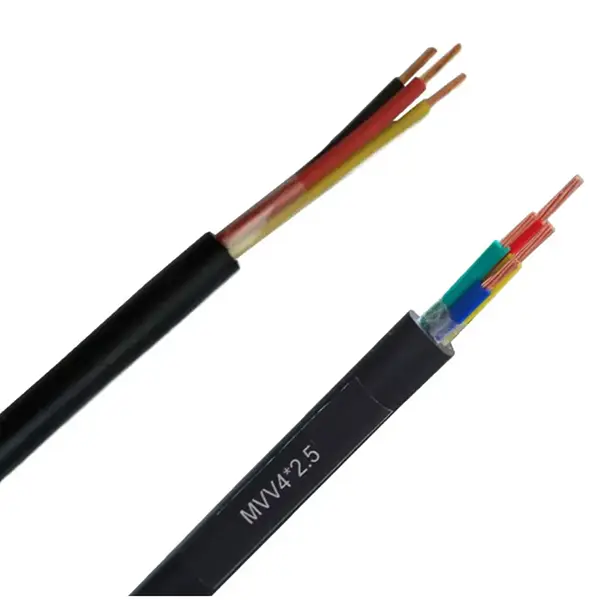

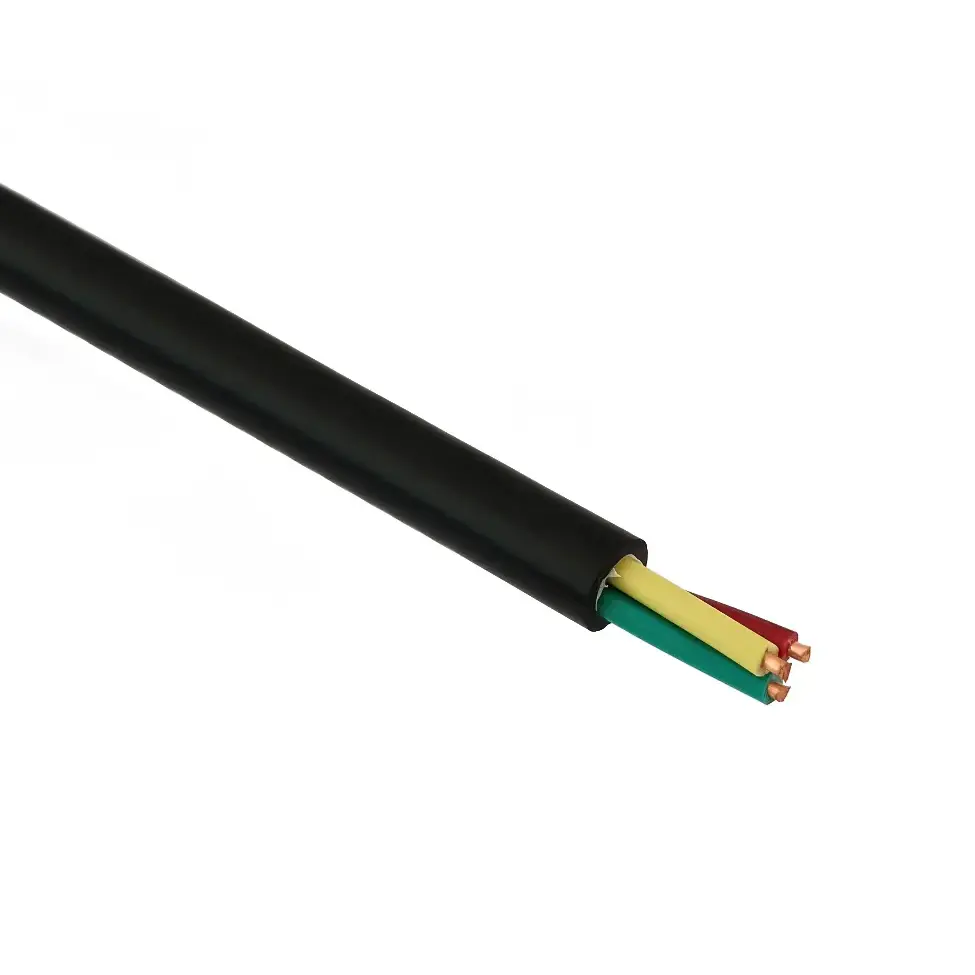

PVC szigetelésű bányászati ​​tápkábel

Modellek: MVV, MVV22.

A PVC Insulated Mining Power Cable (MVV) egy speciális fektetési típusú bányászati ​​kábel, amelyet az MT/T 818.12-2009 szabvány szerint gyártanak. Oxigénmentes rézvezetőt alkalmaz, valamint égésgátló PVC szigetelést és burkolatot. Névleges feszültségek: 0,6/1kV, 1,8/3kV. Speciálisan a földalatti és külszíni szénbányák zord munkakörülményeire fejlesztették ki, lángálló és robbanásbiztos tulajdonságokkal rendelkezik, és ellenáll a zord környezeteknek is, kizárólag a bányákban lévő fix erőátvitelhez.

Termékleírások és műszaki paraméterek táblázat

Fő alkalmazási forgatókönyvek

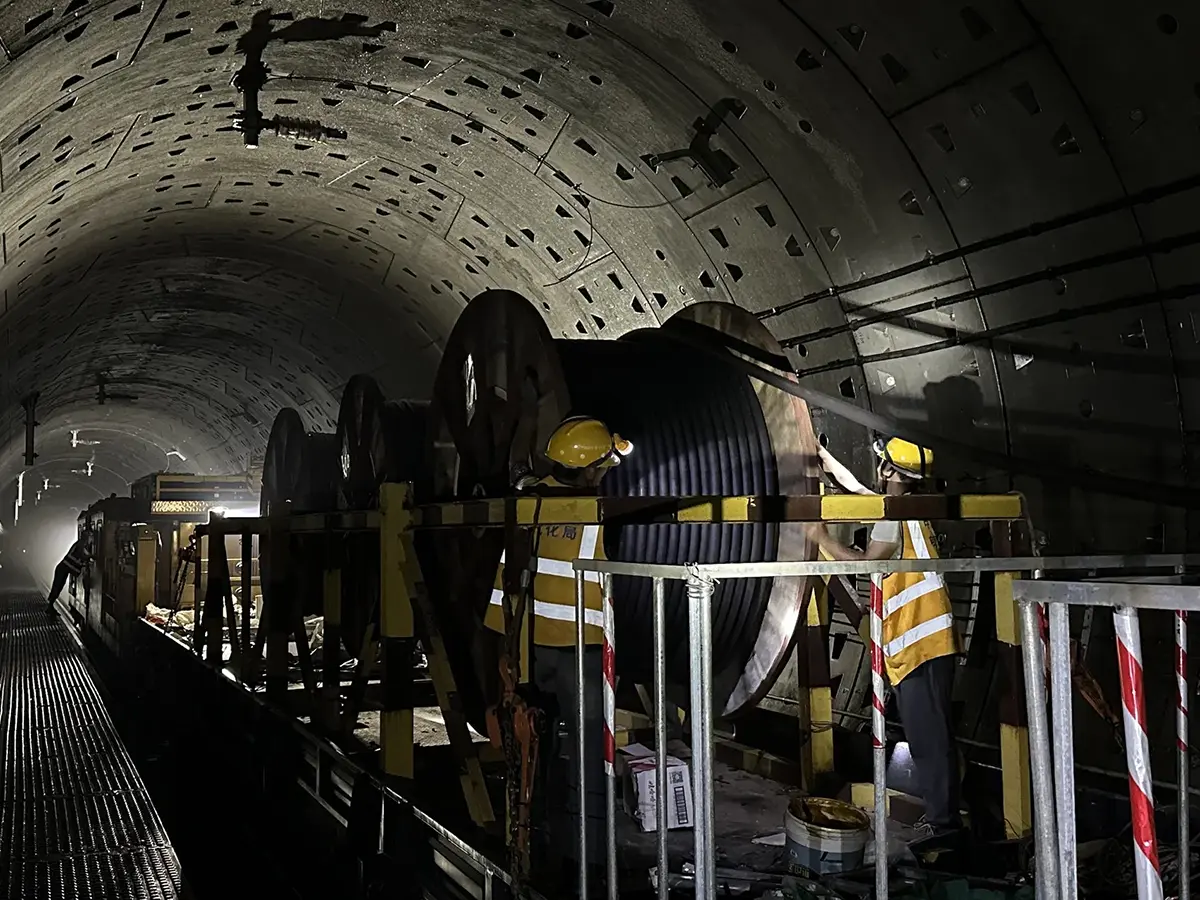

1. Föld alatti szénbánya közúti áramelosztás

A fő földalatti utakon és leágazó utak fix áramátviteli vonalaihoz használják földalatti világítás, felügyelet, kommunikációs berendezések és kis fix elektromechanikus eszközök folyamatos áramellátására. A Shanxi állambeli Jinchengben egy útfelújítási projektben való tömeges telepítést követően az éves vezetékhibák aránya 90%-kal csökkent.

2.Rögzített földalatti berendezések tápellátása

Alkalmas nagy teljesítményű fix berendezések, például földalatti vízszivattyúk, ventilátorok és szállítószalagok elektromos csatlakoztatására. Alacsony vesztesége és nagy stabilitása révén megoldja az instabil feszültség és a túlmelegedés okozta kioldás problémáit a berendezés hosszú távú működése során, és garantálja a folyamatos bányatermelést.

3. Nyitott szénbánya földi energiaelosztási projektek

Erőátvitel irodai zónákhoz, raktárudvarokhoz, földi elektromechanikus berendezésekhez és külszíni bányák ideiglenes áramelosztó házakhoz. UV-álló, esőálló és por-öregedésálló, alkalmas komplex kültéri nyitott aknás körülményekre.

4. Infrastrukturális projekteket támogató bányászat

Fix tápkábel fektetés szénmosó üzemek, bányalakások és alátámasztó bányagyárak számára. Ez egy szabványos, általános célú tápkábel a teljes színtéren és a teljes zónás szénbánya alkalmazásokhoz.

A termék által megoldott alapvető iparági problémák

Szüntesse meg a potenciális elektromos biztonsági veszélyeket a föld alatt

Hatékonyan kezeli a közönséges kábelek gyakori hibáit, mint például a gyenge égésgátlás, a láng terjedése gyújtáskor, az erős füstmérgezés kockázata, az elektromos szivárgás meghibásodása stb. Megakadályozza a bányák elektromos tűz- és áramütéses baleseteit, és elkerüli a bányabiztonsági termelési előírások megsértését.

Oldja meg a kábelek könnyű öregedésének és rövid élettartamának problémáit

A gyakori kábelhibák megcélzása, beleértve a burkolat leválását, repedéseit és a nedves, poros és korrozív bányakörnyezet által okozott szigetelési hibákat. A PVC szigetelésű bányászati ​​tápkábel időjárásálló technológiát alkalmaz, hogy jelentősen meghosszabbítsa az élettartamot és csökkentse a gyakori csereköltségeket.

Oldja meg a nagy vonalvesztést és az instabil tápellátási problémákat

Javítja a gyengébb minőségű kábelek hátrányait a szennyezett vezetőkkel, nagy ellenállással, erős hőtermeléssel és gyors feszültségeséssel. Garantálja a stabil áramellátást a nagy távolságú utakon és a nagy teljesítményű berendezéseken, és csökkenti a berendezés leállásának és meghibásodásának valószínűségét.

Leküzdeni a projektelfogadás nehézségeit és a hiányos képesítéseket

Megszünteti a kis gyárak nem szabványos termékeinek problémáit, amelyek nem rendelkeznek érvényes szabványokkal és minősítéssel, és amelyek nem fogadják el a bányabiztonságot. A teljes körű, megfelelő dokumentumok bármikor rendelkezésre bocsáthatók a projekt zökkenőmentes befejezése és az ajánlattétel végrehajtása érdekében.

Oldja meg a hosszú beszerzési átfutási időt és a testreszabási nehézségeket

Kihasználja a házon belüli gyári termelési kapacitást és a készlettartalékokat az iparági problémák megoldására, beleértve a szokásos specifikációkhoz szükséges készletek kimerülését, a hosszú testreszabási ciklusokat és a középemberi jelölést. Megvalósítja a gyári közvetlen szállítást, a gyors szállítást és az igény szerinti testreszabást.

A termék fő előnyei

1. Szabványok és dokumentáció

Az MVV sorozat gyártása az MT/T 818.12-2009 és a GB/T 3956 szabvány követelményei szerint történik a vonatkozó kábelszerkezetre és vezetékre vonatkozóan. A termékdokumentáció tartalmazhatja a gyári ellenőrzési jegyzőkönyveket, az elektromos vizsgálati eredményeket és a lángállósági vizsgálati jegyzőkönyveket a kiválasztott specifikációnak és a projekt követelményeinek megfelelően. A pontos szabványt és dokumentumkészletet szállítás előtt meg kell erősíteni, ha speciális bányabiztonsági vagy projektelfogadási követelmények érvényesek.

2. Folyamat- és minőségellenőrzés

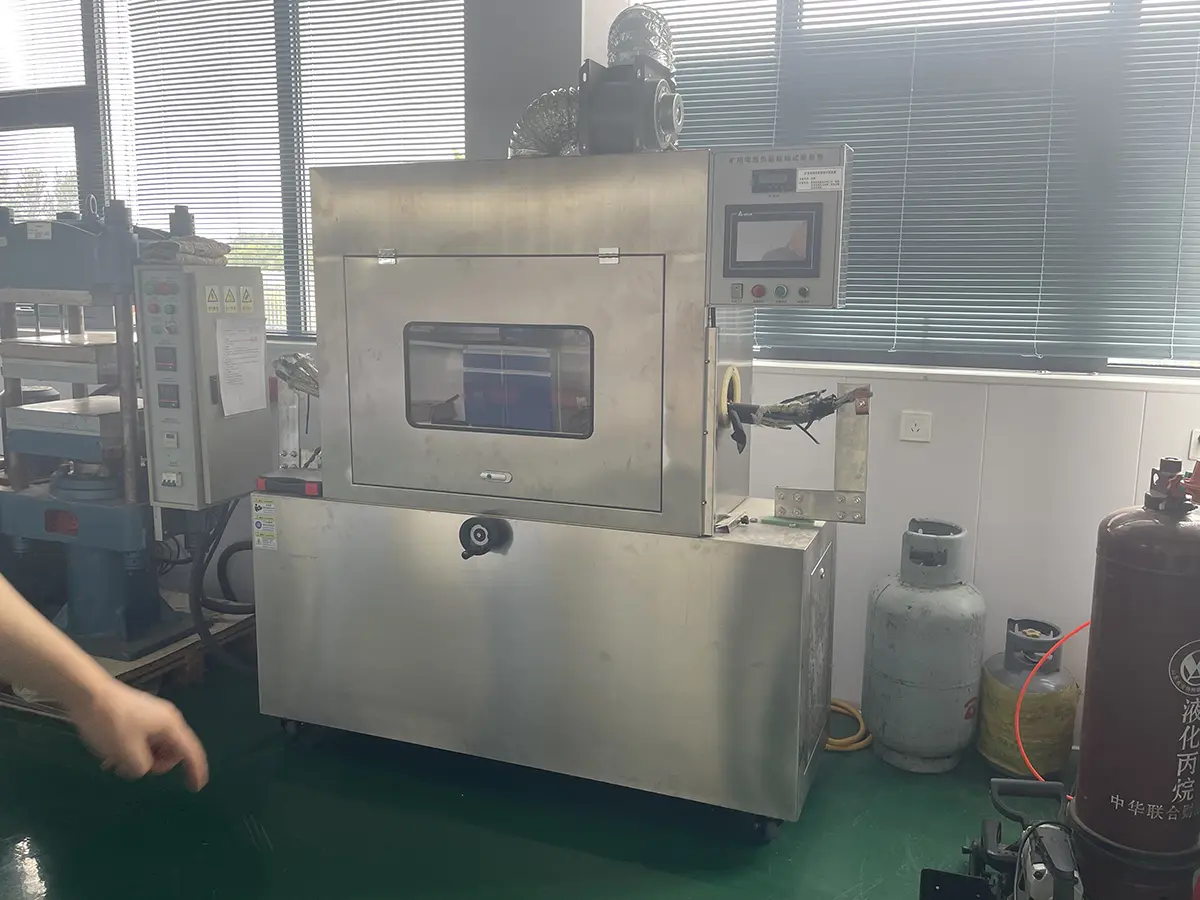

A minőség-ellenőrzés kiterjed a beérkező anyagokra, a gyártási szakasz ellenőrzésére és a kész kábelek tesztelésére. A legfontosabb ellenőrzési elemek magukban foglalhatják a vezető ellenállását, a szigetelési ellenállást, a feszültségállóságot, a méretkonzisztenciát és a lángálló teljesítményt. Ha speciális tűrésekre vagy vizsgálati értékekre van szükség, azokat ellenőrizni kell a kiválasztott kábelre vonatkozó műszaki specifikáció és vonatkozó szabvány alapján.

3. Gyártási képesség

A Qiancheng kábelgyártó és -tesztelő létesítményeket üzemeltet az elektromos és bányászati ​​kábeltermékek számára. A gyártás a kábelmodell, a vezeték keresztmetszete, a magkonfiguráció, a névleges feszültség és a szükséges mennyiség szerint rendezhető. Projektmegrendeléseknél a műszaki előírások és a gyártási követelmények a gyártás előtt áttekinthetők.

4. Specifikáció és szállítási rugalmasság

A szokásos kábelspecifikációk a gyártás elérhetőségétől függően szállíthatók, míg a projektrendelések áttekinthetők az egyes magelrendezések, vezetékméretek, kábelhosszak és dokumentációs követelmények tekintetében. Szállítás előtt a termékleírást és az ellenőrzési követelményeket össze lehet hasonlítani a rendelési adatokkal.

5. Alkalmazás-specifikus kiválasztás

A kábelszerkezetet fix áramelosztási alkalmazásokhoz szánják, nem pedig olyan berendezésekhez, amelyek folyamatos vontatáson és hajlításon mennek keresztül. A kiválasztásnál ezért figyelembe kell venni a beépítési módot, a mechanikai mozgást, a feszültségszintet, a terhelést és a környezeti feltételeket. A nagy mobilitású bányászati ​​berendezésekhez megfelelőbb lehet egy rugalmas gumiköpenyű bányászati ​​kábel.

GYIK

1. kérdés: Milyen szabvány vonatkozik az MVV bányászati ​​kábelre?

V: A termékinformációk az MT/T 818.12-2009-re hivatkoznak az alkalmazandó bányászati ​​kábelek konstrukciójára, és a GB/T 3956-ra a vezetőkövetelményekre vonatkozóan. A pontosan alkalmazandó szabványt és az alátámasztó dokumentumokat a kiválasztott modellnek és projektspecifikációnak megfelelően meg kell erősíteni.

Q2: Milyen feszültség- és vezetékméretek állnak rendelkezésre?

V: A felsorolt ​​MVV specifikációk 0,6/1 kV és 1,8/3 kV névleges feszültségeket tartalmaznak, a műszaki adatok szerint egyeres, 3 eres és 3+1 eres konfigurációkkal. A vezeték keresztmetszete 1,5 mm² és 120 mm² között lehet a megadott konstrukciótól függően.

3. kérdés: Ez a kábel alkalmas nedves földalatti környezetre?

V: A kábel megfontolható fix telepítéseknél olyan földalatti területeken, ahol nedvesség, por és egyéb környezeti tényezők jelen vannak, feltéve, hogy a kiválasztott konstrukció megfelel a helyszín követelményeinek. A vízterhelést, a hőmérsékletet, a vegyszerrel való érintkezést és a telepítés körülményeit ellenőrizni kell a kábel kiválasztásakor, nem pedig azt feltételezni, hogy minden bányakörnyezetben ugyanaz a specifikáció megfelelő.

4. kérdés: Használható szénnyírókon vagy más folyamatosan mozgó berendezéseken?

V: Általában rögzített áramelosztó alkalmazásokhoz készült. A szénnyírók és egyéb, folyamatos vontatást, hajlítást vagy csavarást igénylő berendezések általában rugalmas bányászati ​​kábelt igényelnek, amelyet kifejezetten mobilszolgáltatásra terveztek.

5. kérdés: Milyen információkra van szükség árajánlatkéréskor?

V: Adja meg a szükséges névleges feszültséget, vezeték-keresztmetszetet, magkonfigurációt, kábelhosszt, mennyiséget, beépítési módot és alkalmazási felszerelést. Ha a projekt speciális bányászati ​​tanúsítványokat, vizsgálati jelentéseket vagy egyéb műszaki dokumentumokat igényel, ezeket a követelményeket is tartalmaznia kell.

6. kérdés: Mit kell ellenőrizni a kábel elfogadása előtt?

V: A termék modelljét, névleges feszültségét, vezetékméretét, magkonfigurációját és kábelhosszát először ellenőrizni kell a vásárlási specifikáció szerint. A projekttől függően az ellenőrzés kiterjedhet a vezető ellenállására, a szigetelési ellenállásra, a feszültségállóságra, az égésgátló teljesítményre és a szükséges dokumentációra is.

Helyhez kötött bányászati ​​áramelosztó rendszerekhez PVC szigetelésű bányászati ​​tápkábelt kell kiválasztani az elektromos terhelés, a telepítési mód és a környezeti feltételek szerint. Ahol a telepítés folyamatos berendezésmozgással jár, a kábelszerkezetet külön át kell vizsgálni, hogy mechanikai jellemzői megfeleljenek az alkalmazásnak.
