8,7/15kV XLPE szigetelt tápkábel

A Qiancheng 8,7/15 kV XLPE szigetelt tápkábelt 15 kV-os osztályú középfeszültségű áramelosztó rendszerekben használják, beleértve az új telepítéseket, a hálózati frissítéseket és az ipari energiaprojekteket. A termékpaletta réz és alumínium vezeték opciókat, különböző keresztmetszeti felületeket és páncélozott vagy nem páncélozott szerkezeteket foglal magában. A Qiancheng házon belüli tesztelési és gyártási nyilvántartást vezet az ellenőrzés, a tétel azonosítása és a termék nyomon követhetősége érdekében.

Felépítés és termékjellemzők

XLPE szigetelés és elektromos teljesítmény

Az XLPE szigetelés dielektromos vesztesége alacsonyabb, mint a hagyományos PVC szigetelésé, és széles körben használják középfeszültségű kábelrendszerekben. Térhálós szerkezete biztosítja a meghatározott feszültségszinten a folyamatos működéshez szükséges hő- és elektromos jellemzőket. A mellékelt gyártási adatok ±0,05 mm-es szigetelésvastagság-tűrést adnak meg, míg a tényleges tűréshatárt és a vizsgálati követelményeket a vonatkozó termékspecifikáció alapján kell ellenőrizni.

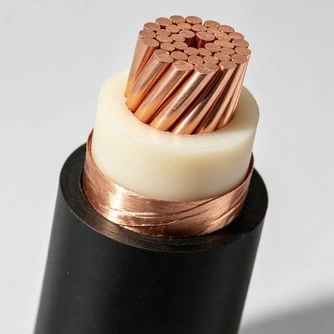

Fém árnyékolás középfeszültségű működéshez

A kábel kettős rézszalagos árnyékoló szerkezetet tartalmaz, ≥25%-os meghatározott átlapolási sebességgel. A fém árnyékoló a kábel elektromos térvezérlő rendszerének részét képezi, és a kiválasztott konstrukciónak megfelelően meghatározott útvonalat biztosít a hibához kapcsolódó áram számára. Részleges kisülési és feszültségállósági vizsgálat is beépíthető a késztermék ellenőrzésébe a vonatkozó műszaki követelményeknek megfelelően.

Opcionális halogénmentes, füstmentes szerkezet

Ha a projekt tűzvédelmi követelményei csökkentik az égés során keletkező füst- és korrozív gázkibocsátást, halogénmentes, alacsony füsttartalmú burkolatot lehet megadni. A mellékelt műszaki adatok ≥70%-os fényáteresztő képességet mutatnak be az alkalmazandó vizsgálati körülmények között. A speciális tűzbiztonsági jóváhagyási követelményekkel rendelkező projekteknél a szükséges szabványt, vizsgálati jelentést és dokumentációt a gyártás előtt meg kell erősíteni.

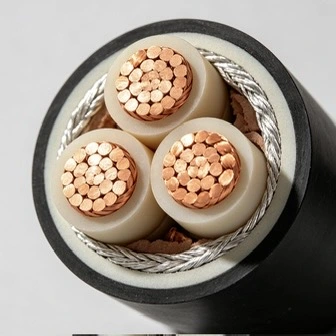

Réz és alumínium vezeték opciók

A réz és alumínium vezetékes konstrukciók lehetővé teszik a kábelek különböző elektromos, szerelési és projektköltség igényekhez való igazítását. A réz nagyobb elektromos vezetőképességet biztosít, míg az alumínium csökkentheti a vezető súlyát, és ott is szóba jöhet, ahol a kábel súlya és a távolsági telepítési logisztika fontos. A végső kiválasztásnál figyelembe kell venni a kapacitást, a feszültségesést, a kábel hosszát, a telepítési feltételeket és a lezárási követelményeket.

Keresztmetszeti területek tartománya

A felsorolt ​​specifikációk a vezetékméretek széles skáláját fedik le, a mellékelt adatokkal, beleértve az egyeres és háromeres konstrukciókat is. A rendelkezésre állást, a gyártási hosszt és a vezeték konfigurációját a szükséges specifikációnak megfelelően meg kell erősíteni. Projektmegrendeléseknél a megkeresésben egyértelműen fel kell tüntetni a vezetőanyagot, a keresztmetszeti területet, a mag elrendezését, a köpeny felépítését és a kábel hosszát.

Kültéri és közvetlen beépítési lehetőségek

A kábel szállítható kábeltálcákhoz, alagutakhoz, árkokhoz és közvetlenül eltemetett alkalmazásokhoz. Ahol további mechanikai védelemre van szükség, szóba jöhet egy páncélozott konstrukció. A köpeny anyagát, a talajviszonyokat, az UV-sugárzást, a nedvességet, a vegyi érintkezést és a külső mechanikai terheléseket együtt kell áttekinteni, nem pedig csak a névleges feszültség alapján kell kiválasztani a kábelt.

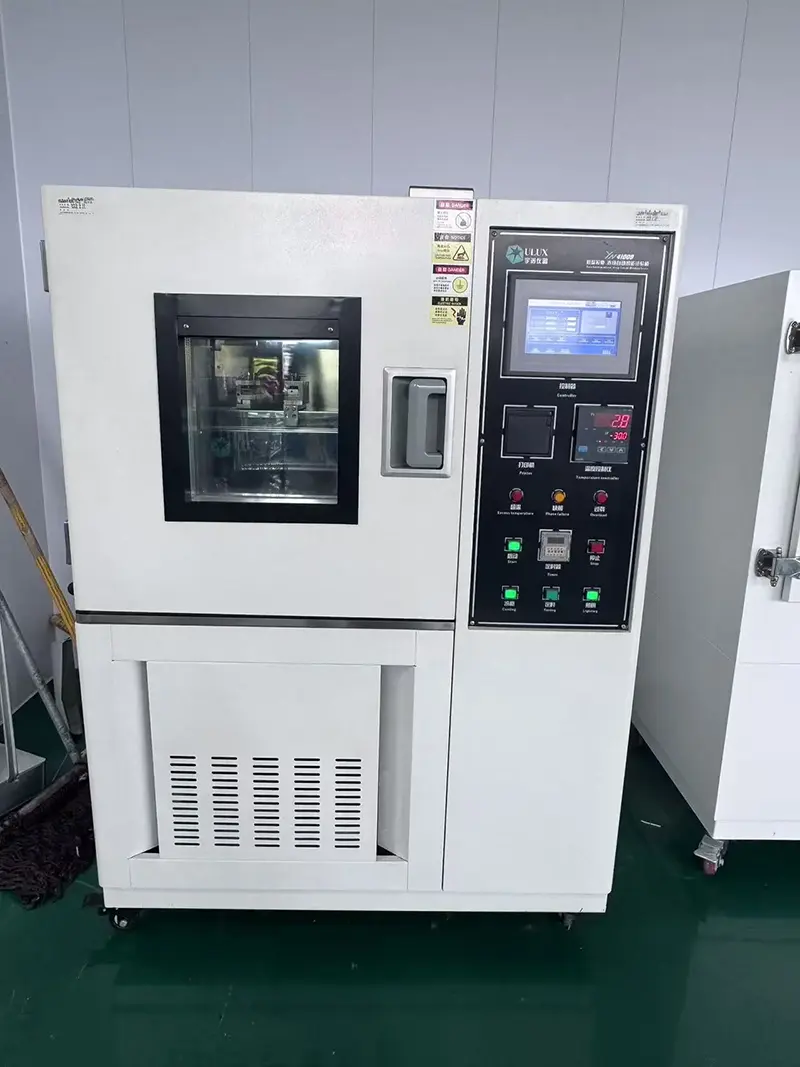

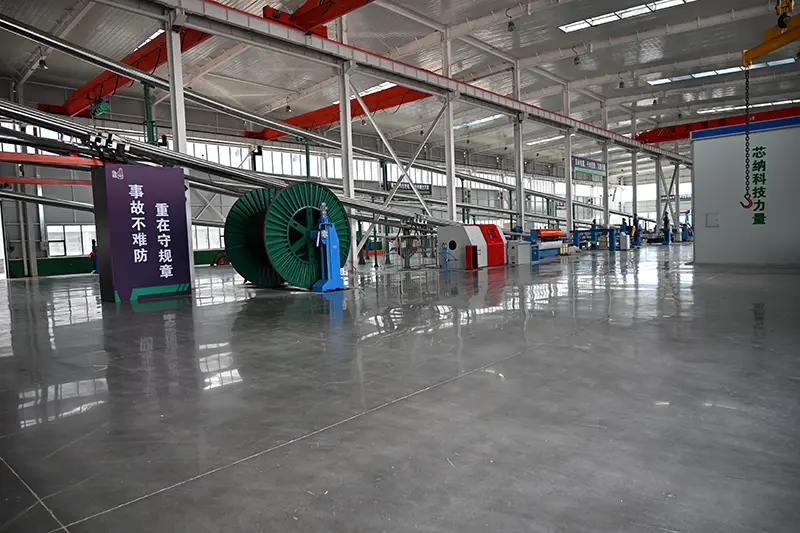

Gyártás és minőségellenőrzés

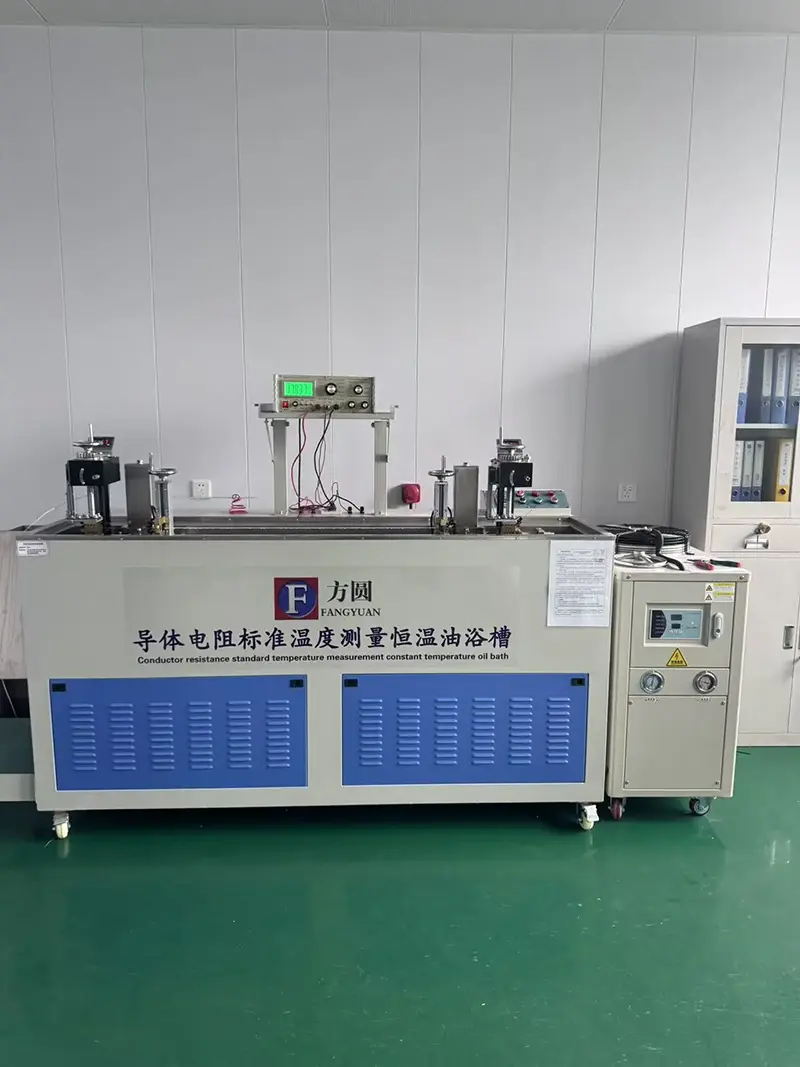

A Qiancheng vezeti a kábeltermékek gyártási és tesztelési nyilvántartásait, és a kiválasztott specifikációnak megfelelően a vonatkozó elektromos és méretkövetelményeket lefedi. A megrendeléstől függően az ellenőrzési dokumentáció tartalmazhat vezetékellenállást, szigeteléssel kapcsolatos vizsgálatokat, feszültségállósági eredményeket és egyéb meghatározott vizsgálati jegyzőkönyveket. A tétel azonosítása támogatja a nyomon követhetőséget a kész kábel és a gyártási dokumentáció között.

Termékleírások és műszaki paraméterek

Mérnöki és kiválasztási szempontok

Szigetelés és elektromos megbízhatóság

A középfeszültségű kábel kiválasztásakor figyelembe kell venni a szigetelés állapotát, az elektromos mező szabályozását és a projektre vonatkozó elektromos vizsgálati követelményeket. Az XLPE szigetelés és a fém árnyékoló rendszer együtt működik a kábel szigetelőszerkezetének részeként. Nedves vagy vegyi anyagoknak kitett helyeken történő telepítés esetén a burkolat anyagát és a környezeti ellenállást is ellenőrizni kell, ahelyett, hogy kizárólag a névleges feszültségre hagyatkozna.

Tűzállósági követelmények

A vasúti tranzitlétesítmények, földalatti közműalagutak, kórházak és más zárt infrastruktúra esetében a tűzvédelmi követelmények befolyásolhatják a burkolat kialakításának megválasztását. Ha halogénmentes, füstmentes kábelt írnak elő, a szükséges füst-, láng- és gázkibocsátási vizsgálati szabványokat rendelés előtt meg kell erősíteni a projekt specifikációjával.

Karmester kiválasztása a projekt feltételeihez

A réz és alumínium változatokat a tényleges elektromos és szerelési paraméterek alapján kell összehasonlítani. A fontos tényezők közé tartozik a vezeték ellenállása, a megengedett áramerősség, a feszültségesés, a kábel súlya, az útvonal hossza, a lezárási mód és a telepítési költség. A műszaki táblázatban szereplő teljesítményértékeket a projekt tényleges fektetési feltételeivel együtt kell használni, mivel a megengedett áramerősség függ a telepítéstől és a környezeti tényezőktől.

Minta, gyártási és ellenőrzési konzisztencia

Projektbeszerzés esetén a mintaspecifikációnak meg kell egyeznie a végső gyártási specifikációval a vezető anyaga, a keresztmetszeti terület, a magkonfiguráció, a szigetelés, a burkolat és a névleges feszültség tekintetében. A tétel-ellenőrzési jegyzőkönyvek gyakorlati referenciaként szolgálnak a késztermékek szállítás előtti műszaki követelményeinek való megfelelésének ellenőrzéséhez.

Az export és a projekt elfogadásának dokumentációja

Tengerentúli projekteknél a szükséges műszaki dokumentumokat a gyártás előtt azonosítani kell. A szerződéstől és a rendeltetési helyre vonatkozó követelményektől függően a dokumentumcsomag tartalmazhat termékleírásokat, vizsgálati jelentéseket, ellenőrzési jegyzőkönyveket és a projekt vagy a vonatkozó előírások által megkövetelt tanúsítványokat. Kínai és angol nyelvű dokumentáció elkészíthető, ahol a megrendelés előírja.

Fektetési módszerek

Fektetési módszerek és építési megjegyzések

A Qiancheng 8,7/15kV XLPE szigetelt tápkábel kábeltálcákra, kábelalagutakba, kábelárokba és vezetékekbe szerelhető a kiválasztott konstrukciónak megfelelően. Közvetlen temetés jöhet szóba, ahol a talaj és a mechanikai feltételek megfelelőek; páncélozott konstrukciót általában akkor alkalmaznak, ha további mechanikai védelemre van szükség.

A szerelés során be kell tartani a megadott minimális hajlítási sugarat, és védeni kell a kábelt az éles szélektől és a túlzott húzóerőtől. Ha a környezeti hőmérséklet 0 ℃ alatt van, a mellékelt telepítési követelmény a kábel 5 ℃ fölé történő előmelegítését írja elő fektetés előtt. Az egyerű váltóáramú kábeleket nem szabad külön beépíteni az acélcsövekbe, mert az indukált örvényáramú fűtés befolyásolhatja a kábel működését.

Alkalmazási forgatókönyvek

Ipari és bányászati ​​áramelosztás

Az általános alkalmazások közé tartozik a bányákon, vegyi üzemeken és nagy ipari létesítményeken belüli középfeszültségű áramelosztás. A végső konstrukciót a terhelés, a beépítési mód, a környezeti hatás és a mechanikai védelem szükséges szintjének megfelelően kell kiválasztani.

Városi közlekedési és közüzemi infrastruktúra

A középfeszültségű elosztóhálózatok a vasúti tranzitlétesítményekben és a föld alatti közműalagutakban további tűzvédelmi szempontokat igényelhetnek. Ahol a projekt specifikációi csökkentett füst- és halogénmentes anyagokat írnak elő, a megfelelő burkolat konstrukció megadható.

Közüzemi és alállomási hálózatok

A kábel alkalmazható új alállomásokhoz, hálózatfelújításhoz és regionális áramelosztáshoz kapcsolódó középfeszültségű elosztó és átviteli áramkörökhöz. A vezeték méretét és beépítési módját a számított terheléshez és útviszonyokhoz kell igazítani.

Köz- és kereskedelmi épületek

A kórházak, kereskedelmi komplexumok és más nagy épületek középfeszültségű kábelrendszereket használhatnak belső vagy bejövő áramelosztáshoz. A kábel konstrukciójának meghatározásakor a tűzállóságot, az elvezetési helyet, a mechanikai védelmet és a karbantartási hozzáférést együtt kell figyelembe venni.

GYIK

1. kérdés: Mit csinál a kettős rézszalagos árnyékolás egy középfeszültségű kábelben?

V: A rézszalagos árnyékolás az elektromos térvezérlés és a földelő rendszer részét képezi. A mellékelt specifikáció ≥25%-os árnyékolási rátát ad meg, míg a részleges kisülési és feszültségállósági tesztek segítségével ellenőrizhető a kész kábel elektromos állapota a vonatkozó követelményeknek megfelelően.

2. kérdés: Miért használnak XLPE-t a hagyományos PVC szigetelés helyett ebben a feszültségosztályban?

V: Az XLPE elektromos és termikus jellemzői miatt széles körben használják középfeszültségű tápkábelekben, beleértve az alacsonyabb dielektromos veszteséget és a víz-fa öregedéssel szembeni ellenállását. A tényleges szigetelési teljesítményt a kábel felépítésével, a vizsgálati eredményekkel és a telepítési feltételekkel együtt kell értékelni.

3. kérdés: Mikor érdemes halogénmentes, alacsony füstölésű változatot fontolóra venni?

V: Megfontolható, hogy a projektspecifikáció hol helyez különösebb hangsúlyt a füstképződésre, a halogéntartalomra vagy a korrozív égéstermékekre. Ez gyakori a zárt vagy sűrűn lakott infrastruktúrákban. Megrendelés előtt meg kell erősíteni az alkalmazandó tűzállósági szabványt és a szükséges vizsgálati dokumentációt.

4. kérdés: A kábel beépíthető nedves bányákba vagy vegyi üzemekbe?

V: Ezeknél a környezeteknél akkor jöhet számításba, ha a kiválasztott köpeny- és kábelkonstrukció megfelel a tényleges feltételeknek. A kiválasztás során felül kell vizsgálni a nedvességet, a vegyszerhatást, a hőmérsékletet, a talajviszonyokat és a mechanikai terheléseket. Az XLPE szigetelés jelenléte önmagában nem határozza meg, hogy egy kábel minden ipari környezethez megfelelő-e.

Q5: Mikor van szükség páncélozott konstrukcióra?

V: A páncélozott konstrukciót általában akkor tekintik, ha a kábel további mechanikai erőket érhet, különösen a közvetlenül eltemetett telepítéseknél. Kábeltálcák, alagutak és védett árkok esetében megfelelő lehet a nem páncélozott szerkezet, ha a beépítési feltételek megfelelő mechanikai védelmet biztosítanak.

6. kérdés: Milyen vezetékméretek és konfigurációk állnak rendelkezésre?

V: A mellékelt műszaki táblázat több egymagos és háromeres konfigurációt takar, különböző réz- és alumínium vezetékméretekkel. A szükséges vezetékanyagot, a keresztmetszeti területet, a magok számát és a kábelhosszt a projekt terhelésszámítási és beépítési módszerével kell megerősíteni.

7. kérdés: Hogyan kell kiválasztani a réz- és alumíniumvezetőket?

V: A rezet és az alumíniumot össze kell hasonlítani az áramátviteli kapacitás, a vezető ellenállása, a feszültségesés, a kábel súlya, az útvonal hossza, a lezárási követelmények és a telepítési feltételek szerint. A táblázatban szereplő aktuális névleges értékek a megadott beépítési feltételek referenciaértékei, és nem kezelendők általános értékként minden projektnél.

8. kérdés: Mit kell ellenőrizni a közvetlenül eltemetett telepítés előtt?

V: Ellenőrizze a kábel felépítését, a páncélzat követelményeit, a talajviszonyokat, a temetési útvonalat, a mechanikai védelmet, a hajlítási sugarat és az alkalmazandó telepítési hőmérsékletet. Az éles tárgyakat el kell távolítani a kábel útvonaláról, és a telepítésnek követnie kell a projektben meghatározott kezelési és tesztelési eljárásokat. Az egyeres váltóáramú kábelek esetében a fémcsöveken belüli elrendezést is felül kell vizsgálni a túlzott melegedés elkerülése érdekében.

Árajánlatkéréskor adja meg a névleges feszültséget, a vezetőanyagot, a keresztmetszeti területet, a magkonfigurációt, a kábelhosszt, a beépítési módot és az alkalmazási környezetet. Ez az információ lehetővé teszi, hogy a kábelszerkezetet és a műszaki dokumentációt össze lehessen hasonlítani a projekt tényleges követelményeivel.
