Az olyan kisfeszültségű áramkörökhöz, amelyeknek meg kell őrizniük az elektromos folytonosságot meghatározott tűzkörülmények között, a réz PVC FR tűzálló kisfeszültségű tápkábel csillámos tűzálló védelemmel és lángálló PVC szigeteléssel és burkolattal ellátott rézvezetőt használ. A konstrukciót tűzvész-sürgősségi áramelosztásra és egyéb olyan berendezésekre tervezték, ahol az áramkör integritását és a lángterjedés szabályozását egyaránt figyelembe veszik a kábelválasztásnál.
|
Névleges keresztmetszet (mm²) |
A vezető vezetékek minimális száma |
Vezető külső átmérője (mm) |
PVC szigetelés névleges vastagsága /mm |
A szigetelés hozzávetőleges külső átmérője/mm |
A vezeték maximális ellenállása 20 ℃-on (Ω/km) réz |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
A vezeték rézből készül, és a felsorolt vezetékméretnek megfelelően tömör vagy sodrott kivitelben is kapható. A vezeték méretei és maximális ellenállásértékei a műszaki táblázatban találhatók referenciaként a termék kiválasztása és ellenőrzése során.
A szigetelt vezeték köré csillám alapú tűzálló réteg van beépítve, amely hővédelmet biztosít egy meghatározott tűznek való kitettség során. Feladata, hogy segítsen fenntartani az elektromos szigetelést és az áramkör integritását a vonatkozó tűzállósági vizsgálat által meghatározott ideig.
A PVC szigetelés elektromos elválasztást biztosít a rézvezető és a külső rétegek között. A szigetelés vastagsága a vezeték méretétől függően változik, ahogy az a termékadatokban is látható. A gyártásirányítás a következetes szigetelési lefedettségre és a szükséges elektromos tulajdonságokra összpontosít.
A külső burkolat mechanikai védelmet nyújt, és hozzájárul az égésgátló teljesítményhez. Kültéri, tálcás vagy árokba történő telepítés esetén figyelembe kell venni a tényleges környezeti feltételeket, beleértve a hőmérsékletet, a nedvességet, az ultraibolya expozíciót és a mechanikai terhelést.

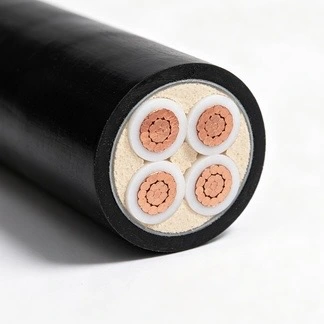

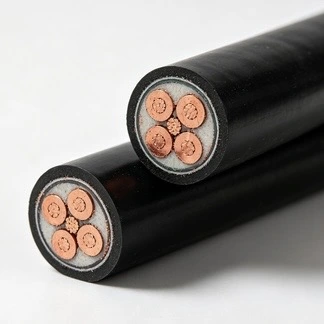

A réz PVC FR tűzálló kisfeszültségű tápkábel külön funkcionális rétegeket használ az áramátvitelhez, az elektromos szigeteléshez, a tűzállósághoz és a külső védelemhez. Ez a konstrukció lehetővé teszi a kábel értékelését a projekt sajátos elektromos és tűzállósági követelményei szerint.
A rézrudakat huzalhúzó berendezéssel dolgozzák fel, hogy a szükséges átmérőjű és elektromos tulajdonságokkal rendelkező vezetőket kapják. A vezetékellenállást és a méretigényeket a gyártás során a megrendelt specifikáció szerint ellenőrzik.
Folyamatos izzítást alkalmaznak ott, ahol szükséges a vezető rugalmasságának beállítása és a húzás utáni belső feszültség enyhítése. A folyamat hőmérsékletét és a vezetékviszonyokat a vezeték specifikációi szerint szabályozzák, nem pedig minden kábelkonstrukció univerzális rögzített értékként kezelik.

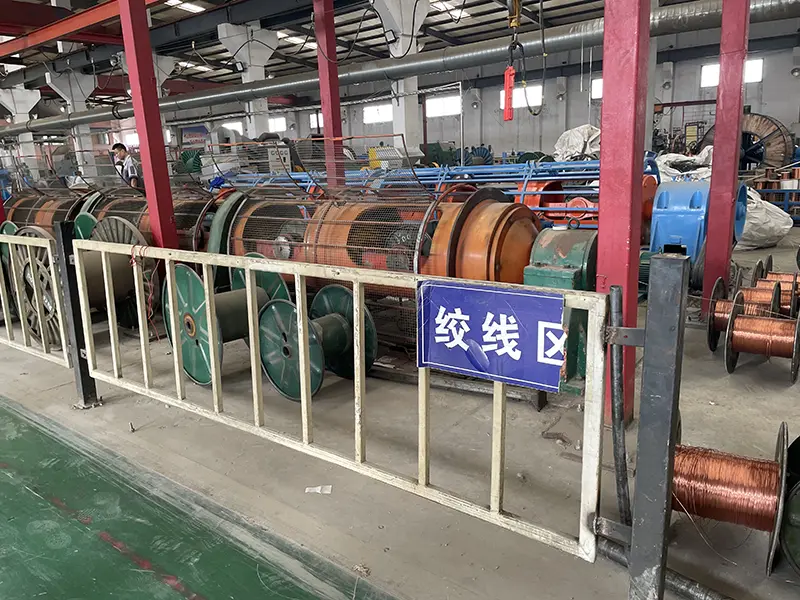

A sodrott vezetőknél az egyes vezetékeket a megadott vezetőszerkezetbe alakítják. A sodrási folyamat szabályozza a fekvés hosszát és a vezeték geometriáját, hogy egyenletes keresztmetszetet biztosítson a későbbi szigeteléshez és a tűzálló réteg feldolgozásához.
A tűzálló csillámszalagot a vezeték vagy a szigetelt mag köré kell felhordani, szabályozott burkolófeszültség és átfedés segítségével. Az egyenletes fedés azért fontos, mert a hézagok vagy a sérült részek befolyásolhatják a tűzálló réteget a későbbi tesztelés során.
Az előkészített vezeték köré PVC szigetelést extrudálnak. A vonalvezérlés magában foglalja a szigetelés méreteit, a felület állapotát és az elektromos integritást. Ahol előírják, az on-line szikrateszt használható az extrudálás során fellépő szigetelési hibák azonosítására.
Az on-line szikravizsgálat biztosítja a szigetelés integritásának folyamatos ellenőrzését az extrudálás során. A hibás szakaszok azonosíthatók és megjelölhetők további ellenőrzés céljából, mielőtt a kábel a gyártás későbbi szakaszaiba kerülne.
Az alkalmazható kábelszerkezeteknél töltőanyagokat használnak a tervezett belső geometria megtartása és a szükséges tűzálló konstrukció támogatása érdekében. A kábelezési folyamatot úgy szabályozzák, hogy a kész kábelméretek a megadott tartományon belül maradjanak.
Az égésgátló PVC külső köpeny a kábelszerelvényre van extrudálva, hogy mechanikai és környezetvédelmet biztosítson. A köpeny méreteit, a felület állapotát és a kész külső átmérőt a termék specifikációi alapján kell ellenőrizni.
Kiszállítás előtt a kész kábeleket ellenőrizni kell a méretek, a vezeték ellenállása, a szigetelés integritása, a feszültségállóság és az alkalmazandó tűzállósági követelmények szempontjából. A vizsgálati jegyzőkönyveket a gyártási és rendelési követelményeknek megfelelően őrzik.
A beérkező rézrudakat, csillámos tűzálló szalagokat és PVC anyagokat használat előtt ellenőrizzük a szükséges anyag- és gyártási előírásoknak megfelelően. A vonatkozó bejövő ellenőrzési nyilvántartások a tételellenőrzés részeként megőrizhetők.
A gyártásellenőrzés kiterjed a vezeték méreteire, a szigetelés extrudálására, a csillámszalagos tekercselésre, a kábelgeometriára és a termék felépítése szempontjából releváns egyéb folyamatparaméterekre. Az elektromos ellenőrzéseket a gyártási és minőség-ellenőrzési eljárások által meghatározott szakaszokban végzik.
A kész kábelvizsgálat tartalmazhat tűzállósági vizsgálatot, égésgátló vizsgálatot, teljesítmény-frekvenciás feszültségállósági vizsgálatot és szigetelési ellenállási vizsgálatot a vonatkozó termékspecifikációk és projektkövetelmények szerint. Az ellenőrzött vizsgálati körülményekre és eredményekre hivatkozni kell a megfelelő vizsgálati jegyzőkönyvekből.
A gyártási és ellenőrzési információk a megfelelő kábeltételhez vagy -tekercshez kapcsolhatók. Ahol a projekt elfogadásához szükséges, az alátámasztó vizsgálati feljegyzések és a nyomon követhetőségi információk rendelkezésre bocsáthatók az egyeztetett dokumentációs körnek megfelelően.
A csillámos tűzálló réteg célja, hogy segítsen megőrizni az áramkör sértetlenségét, amikor a kábel meghatározott tűzviszonyoknak van kitéve. A tűzállósági időtartam vizsgálati eredmény, nem pedig általános működési garancia, ezért minden projektnél meg kell erősíteni az alkalmazandó vizsgálati módszert, hőmérsékletet, időtartamot és elfogadási kritériumokat.
A lángállóság és a tűzállóság különböző kábeltulajdonságokat ír le. Az égésgátló teljesítmény a láng terjedésének korlátozására vonatkozik egy meghatározott vizsgálat mellett, míg a tűzállóság az áramkör működésének egy meghatározott időtartamon keresztüli fenntartására vonatkozik meghatározott tűznek való kitettség mellett. Mindkét követelményt külön kell értékelni a kábelválasztás során.
A PVC szigetelés biztosítja az elsődleges elektromos akadályt a vezető körül. Az egyenletes szigetelésvastagság és az elektromos tesztelés fontosak a szigetelés sértetlenségének megőrzéséhez normál üzem közben. A szükséges vizsgálati feszültségnek és ellenőrzési módszernek követnie kell a termékleírást és a vonatkozó szabványt.
A réz PVC FR tűzálló kisfeszültségű tápkábelt ezért nemcsak a vezeték mérete, hanem a szükséges tűzállósági szint, a telepítési környezet, a terhelési áram, a feszültségesési követelmény és a vonatkozó elektromos szabványok alapján is választják.
Ez a kábel vészvilágítást, tűzoltó szivattyúkat, riasztóberendezéseket és egyéb tűzbiztonsági terheléseket szolgáló kisfeszültségű áramkörökhöz rendelhető, ahol a projekt tűzálló kábelépítést igényel. A végső kábeltípusnak követnie kell az épülettervet és a vonatkozó tűzbiztonsági követelményeket.
Ipari üzemekben a kábel olyan területeken használható áramkörökhöz, ahol az égésgátló és tűzálló tulajdonságok az elektromos tervezés részét képezik. A telepítés során figyelembe kell venni a kábeltálcák elrendezését, a környezeti hőmérsékletet, a csoportosítást és a mechanikai védelmet.
A kábel olyan települési áramelosztó és kábelárok-építési projektekben használható, ahol építése megfelel a helyi környezeti feltételeknek. A beépítési mód kiválasztása előtt át kell tekinteni a nedvességet, hőmérsékletet, mechanikai terhelést és vízelvezetési feltételeket.
Beltéri kábeltálcák, kültéri fej feletti telepítés és kábelárok a kábelépítési és projektkövetelmények szerint jöhet szóba. A hosszú távú víz alatti bemerítés nem javasolt ennél a terméknél, kivéve, ha kifejezetten folyamatos vízterhelésre tervezett konstrukciót írnak elő.
PVC szigeteléssel, PVC-köpennyel vagy halogénmentes égésgátló köpennyel ellátott kábelek esetén a telepítési környezeti hőmérséklet nem lehet 0 ℃-nál alacsonyabb. A telepítési eljárásoknak figyelembe kell venniük a kábelkezelést és a munkaterület környezeti feltételeit is.
|
Tétel |
Egymagos kábel |
|
Többmagos kábel |
|
|
|
Nem páncélozott |
Páncélozott |
Nem páncélozott |
Páncélozott |
|
Minimális hajlítási sugár a telepítés során |
20D |
15D |
15D |
12D |
|
Minimális hajlítási sugár a csatlakozódobozok és kapcsok közelében (a hajlítást gondosan ellenőrizni kell, például vezetőlemezek kialakításával) |
15D |
12D |
12D |
10D |
A kábelfektetés befejezése után 15 percig feszültségállósági vizsgálatot kell végezni 3,5 kV-os próbafeszültségen.
A projekt értékeléséhez a Qiancheng a megrendelt kábelépítési és szerződési követelményeknek megfelelően termékleírásokat, rendelkezésre álló gyári vizsgálati jegyzőkönyveket és egyéb igazoló dokumentumokat tud biztosítani. Az ügyfelek a gyártás előtt műszaki felülvizsgálatra benyújthatják a vezeték méretét, kábelhosszát, beépítési módját, a szükséges tűzállósági szintet és az alkalmazandó szabványokat.
Tengerentúli projekteknél a dokumentációs követelmények a gyártás előtt megerősíthetők, így a megrendeléssel együtt elkészülnek a vonatkozó termékadatok, ellenőrzési jegyzőkönyvek és tesztdokumentumok. Az angol nyelvű műszaki dokumentációk rendelkezésre állnak, és az adott termékhez alkalmazhatók.
V: A lángkésleltetés a kábel azon képességére vonatkozik, hogy korlátozza a láng terjedését egy meghatározott vizsgálat során. A tűzállóság az áramkör sértetlenségének megőrzését jelenti meghatározott ideig meghatározott tűzviszonyok mellett. Ezek különálló teljesítménykövetelmények, és nem kezelhetők felcserélhető kifejezésekként.
V: A csillámréteg a vezeték vagy a szigetelt mag körüli tűzálló szerkezet részét képezi. Egy meghatározott tűzteszt során segít megvédeni a szigetelést és a támasztóáramkör integritását az ellenőrzött teszt időtartama alatt.
V: A műszaki táblázat tömör és sodrott vezeték konfigurációkat is tartalmaz bizonyos kisebb keresztmetszetekhez, míg a nagyobb méretek sodrott szerkezeteket használnak. A vezeték szerkezetét meg kell erősíteni a szükséges keresztmetszet és a termékspecifikáció szerint.
V: A kiválasztásnál figyelembe kell venni a terhelési áramot, a telepítési módot, a környezeti hőmérsékletet, a kábelek csoportosítását, a feszültségesést és a rövidzárlat körülményeit. A táblázatban szereplő méretek és ellenállásértékek termékadatokat adnak, míg a végleges méretezésnek követnie kell a vonatkozó elektromos tervezési szabványt.
V: A megadott minimális telepítési környezeti hőmérséklet 0 ℃. A minimális hajlítási sugár 20D nem páncélozott egyeres kábelnél, 15D páncélozott egyeres kábelnél, 15D nem páncélozott többeres kábelnél és 12D páncélozott többeres kábelnél. A beépítési táblázatban felsorolt csatlakozódobozok és kapcsok közelében szigorúbb értékek érvényesek.
V: A mellékelt szerelési követelményeknek megfelelően feszültségállósági vizsgálatot kell végezni 3,5 kV-on 15 perces fektetés után. A tényleges vizsgálati eljárásnak követnie kell a vonatkozó projektspecifikációt és az elektromos biztonsági követelményeket.
V: Kültéri és kábelárok-szerelés akkor jöhet szóba, ha a kábelszerkezet megfelel az aktuális hőmérsékletnek, nedvességnek, UV-sugárzásnak és mechanikai feltételeknek. Ennél a terméknél a hosszú távú víz alatti merítés nem javasolt.
V: A termék konfigurációjától és a szerződéstől függően a rendelkezésre álló dokumentáció tartalmazhat termékspecifikációkat, gyári vizsgálati feljegyzéseket, feszültségállósági vizsgálati eredményeket, tűzállósági vizsgálati jelentéseket és a tételekkel kapcsolatos nyomon követhetőségi információkat. A szükséges dokumentumokat a gyártás előtt meg kell erősíteni.
