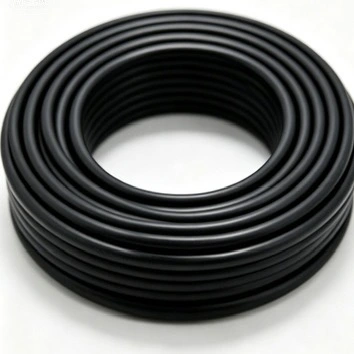

Alumínium XLPE FR tűzálló kisfeszültségű tápkábel

A Qiancheng alumínium XLPE FR tűzálló kisfeszültségű tápkábelt alacsony feszültségű áramelosztásra tervezték, ahol a tűzállóságot, a lángálló teljesítményt és a telepítési súlyt együtt kell figyelembe venni. A kábel alumínium vezetéket, XLPE szigetelést, csillámos tűzálló réteget és égésgátló külső burkolatot használ olyan alkalmazásokhoz, mint például az épületek villamosenergia-rendszerei, kábelárok, önkormányzati hálózatok és ipari létesítmények.

Termékleírások és műszaki paraméterek táblázat

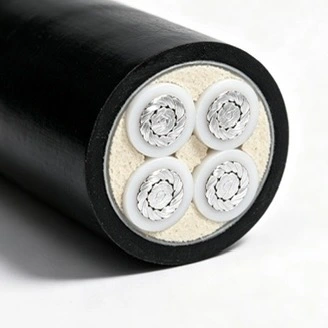

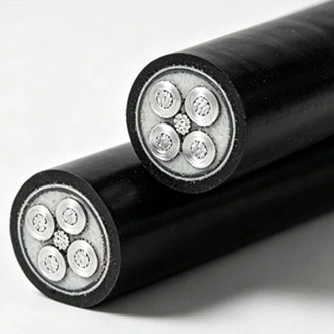

Kábelépítés és anyagválasztás

Alumínium vezető

A vezető alumíniumot használ áramvezető anyagként. Az egyenértékű elektromos kialakítású rézvezetővel összehasonlítva az alumínium csökkentheti a kábel tömegét, ami fontos lehet a hosszú kábelvezetés, a kábeltálca terhelés és a telepítés során. A vezeték keresztmetszetét az áramvezető képesség, a feszültségesés, a beépítési feltételek és a vonatkozó elektromos szabvány szerint kell kiválasztani.

XLPE szigetelés

A térhálósított polietilén biztosítja az elsődleges elektromos szigetelést a vezető körül. A hagyományos PVC szigeteléssel összehasonlítva az XLPE-t általában magasabb megengedett üzemi hőmérséklete és hőöregedésállósága miatt választják ki. A tényleges üzemi hőmérsékletnek, a rövidzárlati feltételeknek és a szervizkörnyezetnek követnie kell a vonatkozó termékspecifikációt és telepítési szabványt.

Mica Tűzálló réteg

Csillám alapú tűzálló réteg van beépítve a kábelszerkezetbe, amely segít megőrizni a szigetelést és az áramkör integritását meghatározott tűzviszonyoknak kitéve. A tűzállóság és a lángállóság különálló teljesítményjellemzők, ezért a szükséges vizsgálati módszert, időtartamot és elfogadási kritériumokat meg kell erősíteni a projektspecifikáció és a rendelkezésre álló vizsgálati dokumentáció alapján.

Lángálló külső köpeny

A külső burkolat mechanikai védelmet nyújt, és hozzájárul az égésgátló teljesítményhez. Kültéri vagy árokba történő beépítésre való alkalmassága a megadott burkolatösszetételtől, ultraibolya sugárzástól, nedvességtől, hőmérséklettől és mechanikai körülményektől függ. Ha a kábel erős környezeti vagy mechanikai igénybevételnek van kitéve, akkor figyelembe kell venni a telepítés védelmét.

Az alumínium XLPE FR tűzálló kisfeszültségű tápkábel alumínium vezetőt XLPE szigeteléssel, tűzálló réteggel és égésgátló burkolattal kombinál. Ez a konstrukció lehetővé teszi, hogy a projekt elektromos, hő- és tűzvédelmi követelményeit külön-külön vegyék figyelembe, ahelyett, hogy egyetlen anyagtulajdonságra hagyatkozna.

Tűzállóság és elektromos biztonság

Tűzálló teljesítmény

A tűzálló szerkezetnek az a célja, hogy támogassa az áramkör folytonosságát meghatározott tűzvizsgálati körülmények között. Az ellenőrzött időtartamot és hőmérsékletet a megfelelő vizsgálati jelentésből kell venni, nem pedig általános működési garanciaként kezelni minden tűzeset esetében.

Lángálló teljesítmény

A lángállóság a kábel szerkezetének azon képességét jelenti, hogy korlátozza a láng terjedését egy meghatározott vizsgálat során. Ez különbözik a tűzállóságtól, amely az áramkör sértetlenségének megőrzésére vonatkozik meghatározott ideig meghatározott tűzkörülmények között. A projekt elfogadásához mindkét követelményt össze kell vetni a vonatkozó szabványokkal és tesztdokumentumokkal.

Elektromos szigetelés

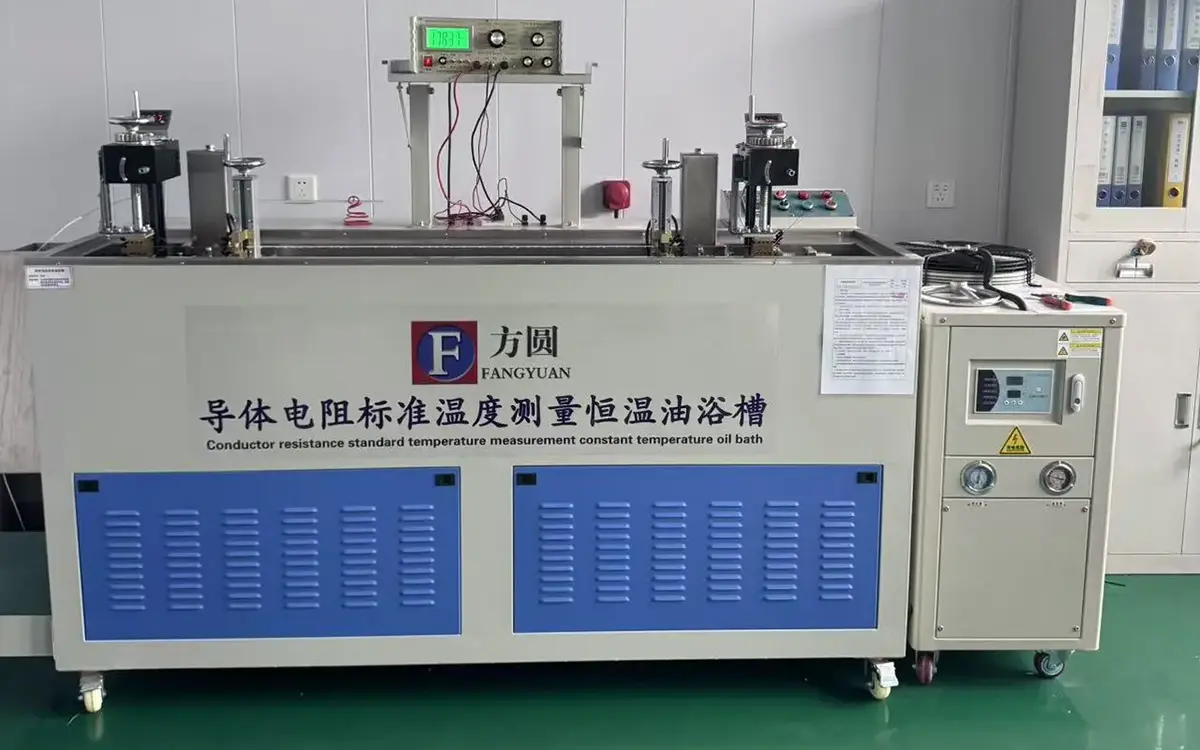

Az XLPE szigetelés elválasztja a vezetőt a külső védőrétegektől, és normál működés közben elektromos szigetelést biztosít. A kész kábelellenőrzés kiterjedhet a méretellenőrzésre, a vezeték ellenállására, a szigeteléssel kapcsolatos vizsgálatokra és a feszültségállósági vizsgálatra a megrendelt specifikáció és a vonatkozó vizsgálati követelmények szerint.

Vezető és kötegvezérlés

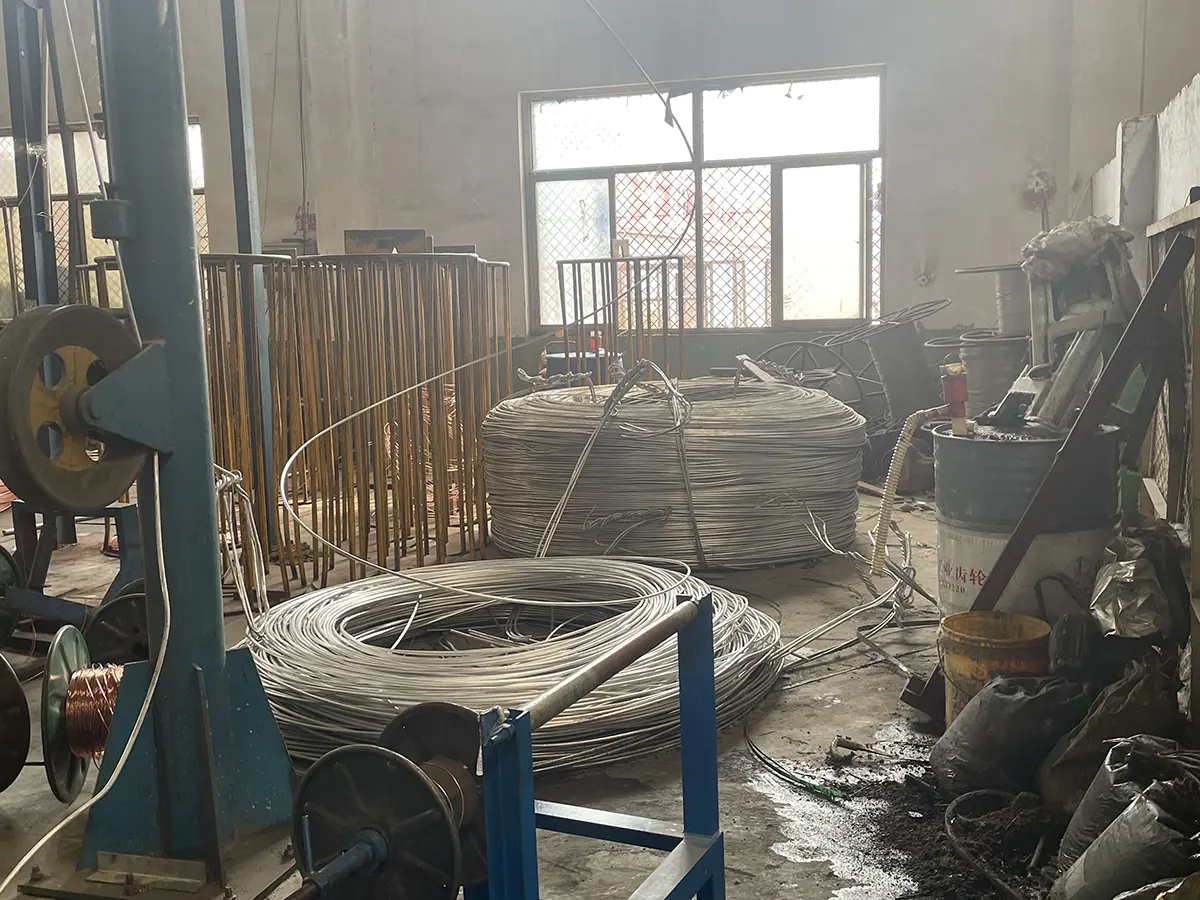

A kábel gyártása előtt ellenőrizni kell az alumínium vezető anyagát a szükséges elektromos és méretbeli tulajdonságokra. A gyártási feljegyzések és a kész kábelvizsgálati eredmények alapot adnak a tételek nyomon követhetőségéhez. Ahol a projektszerződés előírja, gyári ellenőrzés vagy harmadik féltől származó mintavétel megoldható egy egyeztetett ellenőrzési körnek megfelelően.

Kiválasztási és telepítési szempontok

Vezető mérete

A kábel kiválasztásánál figyelembe kell venni a terhelési áramot, a telepítési módot, a környezeti hőmérsékletet, a kábelcsoportokat, a feszültségesést és a rövidzárlat körülményeit. A táblázatban szereplő kapacitásértékek a felsorolt ​​konfigurációk referenciaadatai; a végső vezetékméretet a projektszabvány által előírt számítási módszerrel és korrekciós tényezőkkel kell megerősíteni.

Telepítési hőmérséklet

PVC szigeteléssel, PVC köpennyel vagy halogénmentes égésgátló köpennyel ellátott kábelek esetén a telepítési környezeti hőmérséklet nem lehet 0 ℃ alatt. Alacsony hőmérsékletű szerelést csak akkor szabad elvégezni, ha a kábelezési és szerelési eljárás ezt lehetővé teszi.

Minimális hajlítási sugár a telepítés során

A kábelfektetés befejezése után 15 percig feszültségállósági vizsgálatot kell végezni 3,5 kV-os próbafeszültségen.

Alkalmazások és munkakörülmények

Az alumínium XLPE FR tűzálló kisfeszültségű tápkábel kisfeszültségű tűzbiztonsági áramelosztáshoz használható kórházakban, iskolákban, kereskedelmi épületekben, ipari létesítményekben, önkormányzati csőhálózatokban és hasonló projektekben. A kiválasztást a szükséges terhelés, feszültség, beépítési mód, környezeti feltételek és tűzállósági követelmények alapján kell elvégezni.

Beltéri kábeltálcák

Alkalmas beltéri kábeltálcákba szerelt kisfeszültségű áramkörökhöz, ahol a tűzvédelmi követelmények a projektspecifikáció részét képezik. A telepítés során figyelembe kell venni a kábeltartó távolságát, csoportosítását és hőleadását.

Kültéri és kábel-árok szerelése

A kábel használható kültéri fej feletti telepítéshez és kábelárokba, ha a burkolat felépítése és a környezeti feltételek megfelelőek. Beépítés előtt értékelni kell az UV-sugárzást, a nedvességet, a hőmérséklet-változásokat és a mechanikai védelmet.

Közvetlen temetés

Könnyű közvetlen betemetés jöhet szóba, ha a kábel építési és projektkövetelményei ezt lehetővé teszik. A talajviszonyokat, a nedvességet, a korróziót, a temetési mélységet és a mechanikai védelmet értékelni kell a beépítési mód megerősítése előtt.

Korlátozott munkakörülmények

Tilos a hosszú távú víz alatti merítéssel történő fektetés. Folyamatos víznek való kitettség, erős vegyi szennyeződés, rendkívüli mechanikai terhelés vagy egyéb különleges körülmények esetén olyan kábelkonstrukciót kell választani, amelyet kifejezetten ezekre a feltételekre terveztek.

Minőségellenőrzés és műszaki dokumentáció

A Qiancheng gyártási és ellenőrzési nyilvántartást vezet a kábelgyártásról és a késztermékek teszteléséről. A termék konfigurációjától és a projekt követelményeitől függően a dokumentáció tartalmazhatja a termékspecifikációkat, a gyári vizsgálati jegyzőkönyveket, a feszültségállósági vizsgálati eredményeket, a tűzállósági vizsgálati jelentéseket és a tétel nyomon követhetőségére vonatkozó információkat.

Exportprojekteknél az ügyfelek előre megadhatják a szükséges vezetékméretet, kábelhosszt, beépítési módot, tűzvédelmi követelményeket és az alkalmazandó szabványokat. Ezek az információk segítenek meghatározni a megfelelő kábelkonstrukciót és a dokumentációs csomagot a gyártás előtt.

Az ügyfelek gyárlátogatása, egyeztetett ellenőrzési eljárások és független harmadik fél mintavétele megoldható, ha a szerződés előírja. Hosszvágás és felületjelölés is megbeszélhető a rendelési specifikáció szerint.

GYIK

1. kérdés: Mi a fő különbség az alumíniummagos és a rézmagos tűzálló kábel között?

V: Az alumínium csökkenti a vezető tömegét a rézhez képest hasonló elektromos tervezési feltételek mellett. A kábel súlyának és költségének tényleges különbsége a vezeték méretétől, a kábel felépítésétől, a telepítési módtól és a projekt követelményeitől függ. A vezetők méretezésének nem szabad pusztán a súlyon alapulnia.

Q2: Mit csinál a csillámos tűzálló réteg?

V: A csillámréteg tűzálló gátként működik a vezető körül. Minősített tűzteszt alatt segít megőrizni az elektromos szigetelést és az áramkör integritását a meghatározott vizsgálati időtartamig. Az ellenőrzött teljesítményt a vonatkozó vizsgálati jelentésből kell venni.

3. kérdés: Miért használnak XLPE-t a hagyományos PVC szigetelés helyett?

V: Az XLPE-t általában ott választják, ahol magasabb üzemi hőmérsékleti képességre és hőöregedésállóságra van szükség. A megfelelő szigetelési rendszer továbbra is a feszültségszinttől, a környezeti feltételektől, a beépítési módtól és az alkalmazandó szabványtól függ.

Q4: Hogyan kell kiválasztani a vezeték méretét?

V: A kiválasztásnál figyelembe kell venni a terhelési áramot, a telepítési módot, a környezeti hőmérsékletet, a csoportosítást, a feszültségesést és a rövidzárlat körülményeit. A specifikációs táblázatban feltüntetett ampacity értékeket a vonatkozó tervezési számítási és korrekciós tényezőkkel együtt kell használni.

5. kérdés: Melyek a minimális hajlítási sugárra vonatkozó követelmények?

V: A telepítés során a minimális hajlítási sugár 20D nem páncélozott egyeres kábel, 15D páncélozott egyeres kábel, 15D nem páncélozott többeres kábel és 12D páncélozott többeres kábel esetén. A csatlakozódobozok és sorkapcsok közelében a megadott értékek 15D, 12D, 12D és 10D.

6. kérdés: Milyen vizsgálat szükséges a kábelfektetés után?

V: A mellékelt szerelési követelményeknek megfelelően feszültségállósági vizsgálatot kell végezni 3,5 kV-on 15 percig tartó fektetés után. A tényleges vizsgálati eljárásnak követnie kell a vonatkozó projektspecifikációt és biztonsági követelményeket.

7. kérdés: Ez a kábel telepíthető a szabadban vagy közvetlenül eltemethető?

V: Megfelelő környezeti és beépítési feltételek esetén jöhet szóba a kültéri fej feletti telepítés, a kábelárok beépítése és a könnyű közvetlen betemetés. A hosszú távú víz alatti merítés tilos. Beépítés előtt értékelni kell az UV-sugárzást, a nedvességet, a talajviszonyokat és a mechanikai védelmet.

8. kérdés: Milyen dokumentumokat lehet benyújtani egy exportprojekthez?

V: A termék konfigurációjától és a szerződéstől függően a rendelkezésre álló dokumentumok tartalmazhatnak termékspecifikációkat, gyári vizsgálati feljegyzéseket, feszültségállósági vizsgálati eredményeket, tűzállósági vizsgálati jelentéseket és tételek nyomon követhetőségi feljegyzéseit. A szükséges dokumentációt a gyártás előtt meg kell erősíteni.
