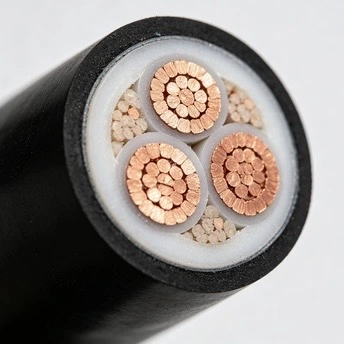

Réz XLPE LSZH kisfeszültségű tápkábel

A Qiancheng Copper XLPE LSZH alacsony feszültségű tápkábelt alacsony feszültségű áramelosztásra tervezték olyan épületekben és infrastruktúrában, ahol csökkentett füst- és halogénmentes kábelezés van előírva. Alkalmazható metró létesítményekben, kórházakban, irodaházakban, közműalagutakban és egyéb zárt területeken, a szükséges terhelés, a beépítési mód és a projekt specifikációi szerint megválasztott vezetőmérettel.

Termékleírások és műszaki paraméterek táblázat

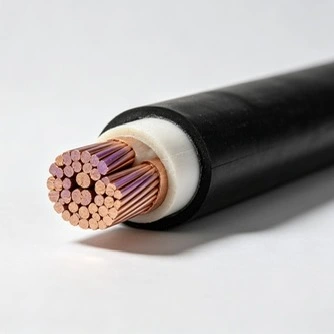

Építési és elektromos teljesítmény

XLPE szigetelés

A réz XLPE LSZH kisfeszültségű tápkábel XLPE szigetelést használ a vezető és a környező kábelelemek közötti elektromos elválasztáshoz. Az XLPE magasabb normál üzemi hőmérsékletet biztosít, mint a hagyományos PVC szigetelés, és általában ott választják, ahol hőteljesítmény, szigetelési stabilitás és hosszú távú elektromos megbízhatóság szükséges. A tényleges működési határértékeknek követniük kell a vonatkozó kábelszabványt és a projekt specifikációit.

Halogénmentes, füstmentes burkolatrendszer

Az LSZH konstrukció olyan létesítményekbe való, ahol a füstképződés és a halogéntartalmú égéstermékek szabályozása szükséges. A füstsűrűség és a halogénsavgáz különálló teljesítményjellemzők, és ellenőrizni kell a vonatkozó vizsgálati szabványok és projektkövetelmények alapján. Az IEC 61034 a füstkibocsátás mérésére vonatkozik, míg az IEC 60754-1 meghatározza a halogénsavgáz-tartalom meghatározásának módszerét.

Réz karmester

A kábel rézvezetőket használ az alacsony feszültségű áramátvitelhez. A vezető ellenállása fontos paraméter a feszültségesés és az üzemi veszteségek felméréséhez, míg a vezeték keresztmetszetét az áramvezető képesség, a beépítési feltételek, a környezeti hőmérséklet, a csoportosítás és a megengedett feszültségesés alapján kell kiválasztani.

Vezetőméret kiválasztása

A műszaki táblázatban található vezetékméretek kis vezérlési és leágazási igényekre, valamint nagyobb kisfeszültségű áramelosztó alkalmazásokra vonatkoznak. A végső kiválasztásnál figyelembe kell venni a csatlakoztatott terhelést, az áramkör hosszát, a beépítési módot, a rövidzárlat feltételeit és az alkalmazandó helyi elektromos követelményeket, nem pedig önmagában a vezeték keresztmetszetét.

Gyártás és minőségellenőrzés

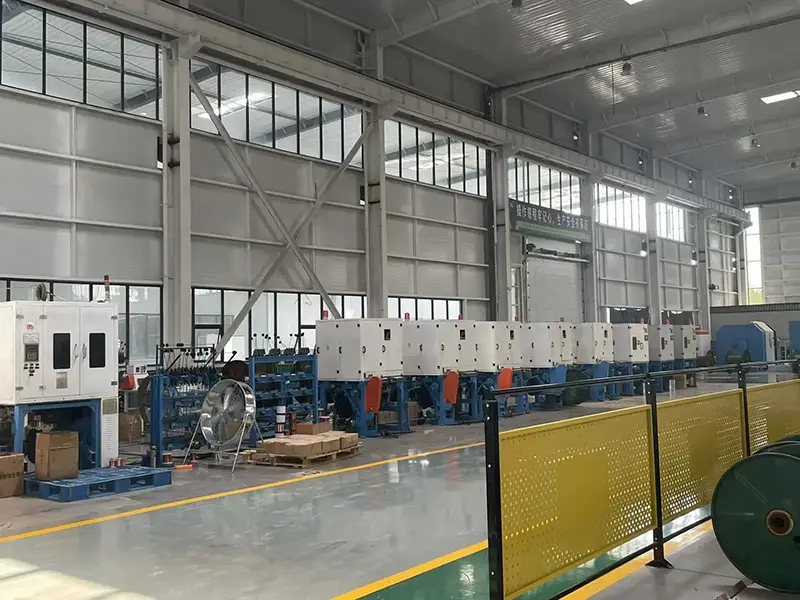

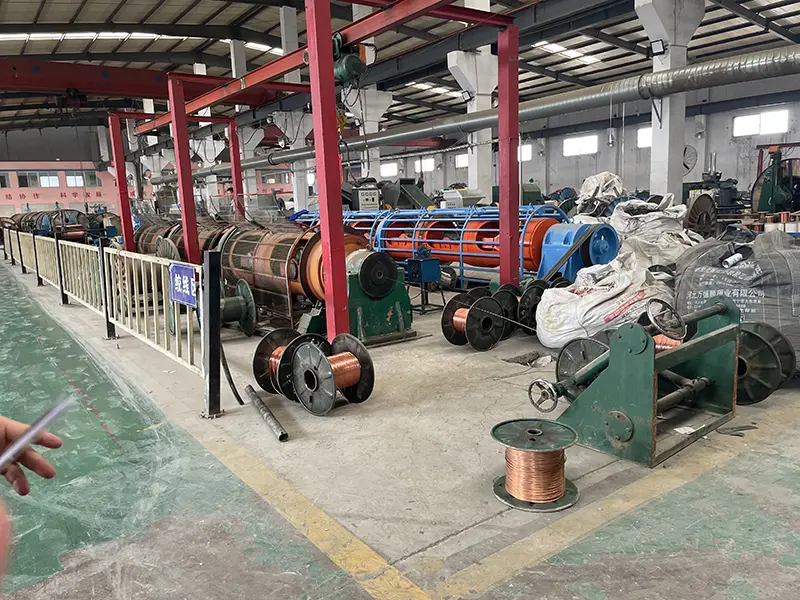

A Qiancheng saját gyártólétesítményeit üzemelteti kábelextrudáló és tesztelő berendezésekkel a gyártáshoz és a rutin minőség-ellenőrzéshez. A gyártási nyilvántartások, a nyersanyag-ellenőrzés és az elektromos vagy égéssel kapcsolatos vizsgálati eredmények a projektdokumentációs követelményeknek megfelelően karbantarthatók. A további ellenőrzést igénylő projekteknél a projekt feltételeitől függően gyárlátogatás és harmadik fél mintavétele is megoldható.

Anyag- és folyamatszabályozás

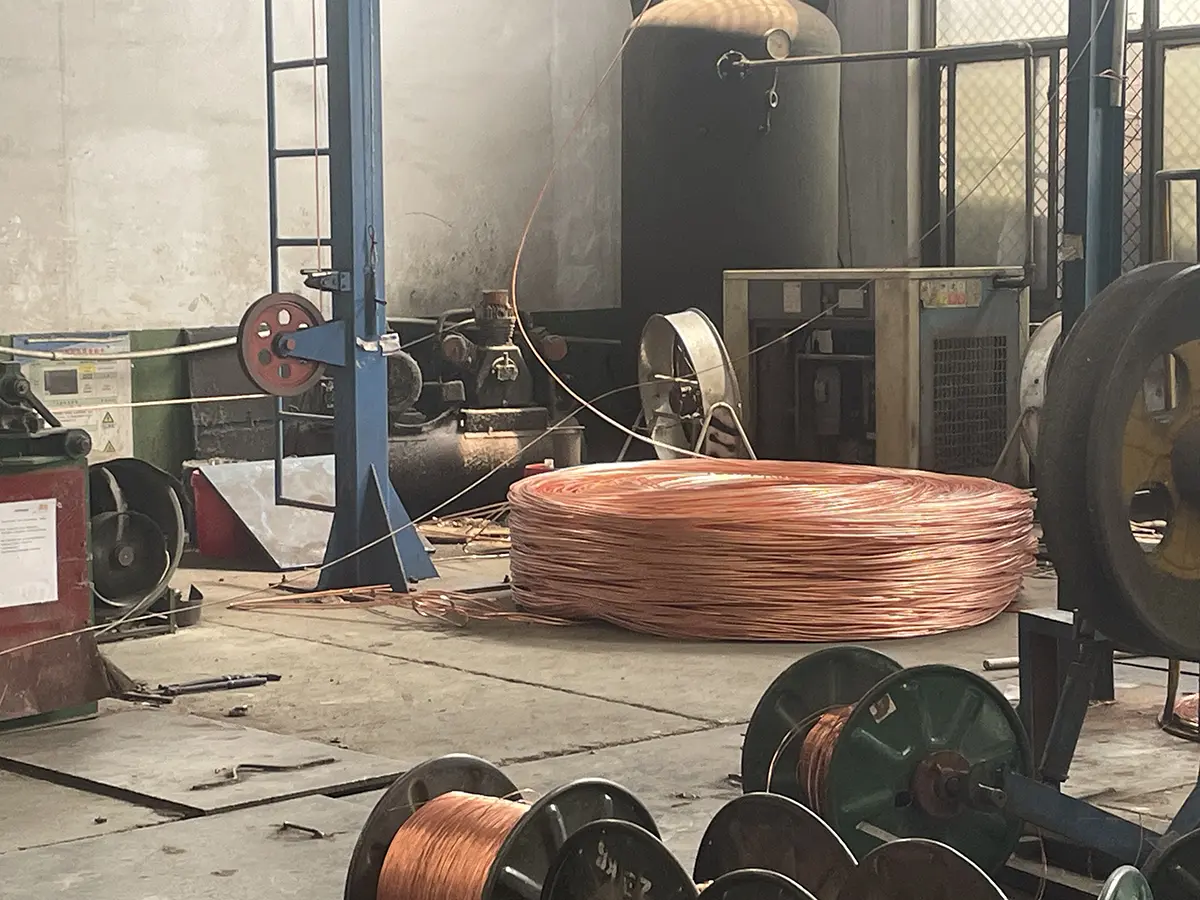

A vezetőanyagot, a szigetelőanyagot, a köpenyanyagot, a vezeték méreteit és a szigetelés vastagságát a gyártás során a vonatkozó specifikáció szerint ellenőrzik. A méretellenőrzések és az elektromos tesztek gyakorlati ellenőrzési pontokat biztosítanak, mielőtt a kész kábelt szállításra bocsátják.

Tételek nyomon követhetősége

A kötegszintű dokumentáció segítségével csatlakoztatható a kész kábel a gyártási és ellenőrzési nyilvántartásaival. Ha a projektdokumentáció megköveteli a tekercs azonosítását, a vizsgálati jelentéseket vagy az anyagnyilvántartásokat, a szükséges információkat a szállítmánnyal együtt lehet elkészíteni.

Harmadik fél által végzett ellenőrzés

Független minőség-ellenőrzési követelményeket támasztó export- és infrastrukturális projektek esetében a harmadik fél által végzett ellenőrzés vagy mintavétel összehangolható a szállítás előtt. Az ellenőrzés hatóköre a beszerzési specifikáció, az alkalmazandó szabvány és az átvételi követelmények szerint határozható meg.

Tűz és füst előadás

Láng terjedése

Ahol az IEC 60332 szerinti tesztelés elő van írva, a vonatkozó kábelkonstrukció a lángterjedés szempontjából értékelhető az IEC 60332 sorozat vonatkozó része szerint. A pontos vizsgálati szintet meg kell erősíteni a projekt specifikációihoz képest, mert a különböző kábelkonstrukciók és szerelési elrendezések eltérő vizsgálati módszereket igényelhetnek.

Füstkibocsátás

Az alacsony füstgáz teljesítmény különösen fontos a zárt területeken, ahol a füst befolyásolhatja a láthatóságot, a kiürítést és a tűzoltóság hozzáférését. Az IEC 61034 vizsgálati módszereket biztosít a füstsűrűség mérésére meghatározott égési körülmények között, ezért a projektdokumentációnak meg kell határoznia a szükséges vizsgálati módszert és az elfogadási szintet, nem csak az „alacsony füst” kifejezésre hagyatkozni.

Halogénmentes követelmények

A halogénmentes anyagokat meghatározó projekteknél a vonatkozó kábelszerkezeti és anyagvizsgálati követelményeket a gyártás előtt meg kell erősíteni. Az IEC 60754-1 az égés során a kábelanyagokból fejlődő halogénsavgáz meghatározásával foglalkozik, külön ellenőrzési pontot biztosítva a lángterjedés és a füstsűrűség vizsgálatától.

Alkalmazási forgatókönyvek

Metró és vasúti közlekedési létesítmények

A réz XLPE LSZH kisfeszültségű tápkábel metróállomások, vasúti-tranzit épületek, peronok, szervizterületek és egyéb zárt infrastruktúra kisfeszültségű elosztó áramköreihez rendelhető, ahol a projektdokumentumok füst- és halogénmentes kábelépítést írnak elő.

Kórházak és egészségügyi épületek

Az alkalmazások tartalmazhatnak áramelosztó áramköröket, amelyek kórtermeket, működési területeket, sürgősségi osztályokat, nyilvános területeket és támogató létesítményeket szolgálnak ki. A kábel kiválasztásánál követni kell az épület elektromos tervezését, tűzbiztonsági előírásait és beépítési követelményeit.

Iroda és középületek

A kábel alkalmas kisfeszültségű elosztásra irodaházakban, bevásárlóközpontokban, iskolákban, kiállítási létesítményekben és más középületekben, ahol a füst- és égéstermék-követelmények az elektromos specifikáció részét képezik.

Földalatti és közmű-infrastruktúra

A tipikus alkalmazások közé tartoznak a mélygarázsok, közműalagutak, berendezési helyiségek és egyéb zárt szolgáltatási infrastruktúra. A telepítés tervezésénél figyelembe kell venni a kábelcsoportosítást, a hőelvezetést, a mechanikai védelmet és a karbantartáshoz való hozzáférést.

Közlekedési és műszaki létesítmények

Repülőterek, vasúti létesítmények, kommunikációs helyiségek és egyéb műszaki épületek a kiválasztott kisfeszültségű áramkörökhöz LSZH kábelkonstrukciókat írhatnak elő. A végső kábeltípusnak meg kell felelnie az áramkör funkciójának és a projekt tűzállósági követelményeinek.

Telepítési és kiválasztási szempontok

Áramhordozó kapacitás

A kábel méretezését a tervezési áramerősséggel kell kezdeni, majd ellenőrizni kell a beépítési mód, a környezeti feltételek, a vezetékek csoportosítása és a megengedett hőmérséklet alapján. A táblázatban szereplő vezetékellenállás a feszültségesés- és veszteségszámítások részeként is használható.

Kábelvezetés

Csővezetékek, tálcák vagy más zárt beépítések esetén rendelés előtt figyelembe kell venni a rendelkezésre álló helyet, a hajlítási sugarat, a hőelvezetést és a húzási feltételeket. A hosszú kábelfutások miatt szükség lehet a feszültségesés és a telepítési feszültség további felülvizsgálatára.

Környezeti feltételek

A beltéri, földalatti és részben szabaddá tett létesítményeknek eltérő nedvesség, mechanikai védelem, hőmérséklet és vegyi expozíció követelményei lehetnek. Ezért a kábel felépítését a tényleges telepítési környezethez kell igazítani, nem pedig csak a feszültség és a vezeték mérete alapján kell kiválasztani.

Projekt Dokumentáció

Az infrastruktúra és az export megrendelések esetében a beszerzési dokumentumok tartalmazhatnak műszaki adatlapokat, rutinvizsgálati jegyzőkönyveket, ellenőrzési jelentéseket, csomagolási információkat és tekercs azonosítását. E követelményeknek a gyártás előtt történő megadása segít a gyártás és az ellenőrzés összehangolásában a projekt elfogadási folyamatával.

Technikai támogatás és rendelési információk

A specifikáció felülvizsgálatához az ügyfelek megadhatják a névleges feszültséget, a vezeték méretét, a szükséges kábelhosszt, a telepítési módot, a várható terhelést és a projekt szabványát. A Qiancheng ezeket az adatokat felhasználhatja a megfelelő réz XLPE LSZH kisfeszültségű tápkábel konstrukciójának megerősítésére és a megfelelő műszaki dokumentáció elkészítésére.

Projektmegrendeléseknél hasznos a szükséges égésgátló, füstkibocsátás és halogénmentes tesztszintek ellenőrzése a gyártás előtt. Ahol harmadik fél által végzett vizsgálat vagy speciális tekercsjelölési és dokumentációs követelmények vonatkoznak, ezek szerepelhetnek a műszaki megállapodásban és a beszerzési specifikációban.

GYIK

Q1: Mi a fő különbség az LSZH kábel és a hagyományos PVC kábel között?

V: Az LSZH kábelkonstrukciót úgy tervezték, hogy korlátozza a füstképződést és a halogéntartalmú égéstermékeket, ha az előírt anyagok és vizsgálati követelmények teljesülnek. A hagyományos PVC kábel halogéntartalmú polimer rendszert használ. A helyes választás a tűzbiztonsági előírásoktól és a telepítésre vonatkozó szabványoktól függ.

2. kérdés: Miben járul hozzá az XLPE szigetelés a kábelhez?

V: Az XLPE elektromos szigetelést biztosít magasabb normál üzemi hőmérséklettel, mint a hagyományos PVC szigetelés. Általában ott használják, ahol stabil szigetelési teljesítményre és hőellenállásra van szükség. A megengedett üzemi hőmérsékletet a vonatkozó kábelspecifikációból kell megerősíteni.

Q3: Mit kell ellenőrizni a vezeték méretének kiválasztásakor?

V: A fő tényezők közé tartozik a tervezési áram, a telepítési mód, a környezeti hőmérséklet, a kábelek csoportosítása, az áramkör hossza, a feszültségesés és a rövidzárlati feltételek. A vezeték méretét a teljes elektromos tervezés alapján kell meghatározni, nem pedig önmagában a névleges áramerősséget.

4. kérdés: Használható a kábel metróalagutakban és kórházakban?

V: Azoknál az alkalmazásoknál jöhet szóba, ahol a projektleírás XLPE szigetelésű, LSZH konstrukciójú kisfeszültségű rézkábelt ír elő. A szükséges láng-, füst- és halogénmentességi tesztszinteket a vonatkozó projektszabványnak megfelelően meg kell erősíteni rendelés előtt.

5. kérdés: Milyen dokumentumokat lehet benyújtani a projekt elfogadásához?

V: A rendelési követelményektől függően a dokumentáció tartalmazhat műszaki specifikációkat, ellenőrzési vagy vizsgálati jegyzőkönyveket, tekercs azonosítását, csomagolási információkat és egyéb megállapodás szerinti minőségi dokumentumokat. Harmadik fél által végzett ellenőrzés is koordinálható, ha a projekt megköveteli.

6. kérdés: Az ügyfelek megszervezhetik a gyári ellenőrzést vagy a harmadik féltől származó tesztelést?

V: Igen. A gyárlátogatás és a harmadik fél mintavétele vagy ellenőrzése a megrendelés és az ellenőrzési terv szerint egyeztethető. Az ellenőrzés hatókörét előre meg kell állapodni, hogy a szükséges gyártási jegyzőkönyvek, minták és vizsgálati cikkek rendelkezésre álljanak.
