Alumínium PVC kábel

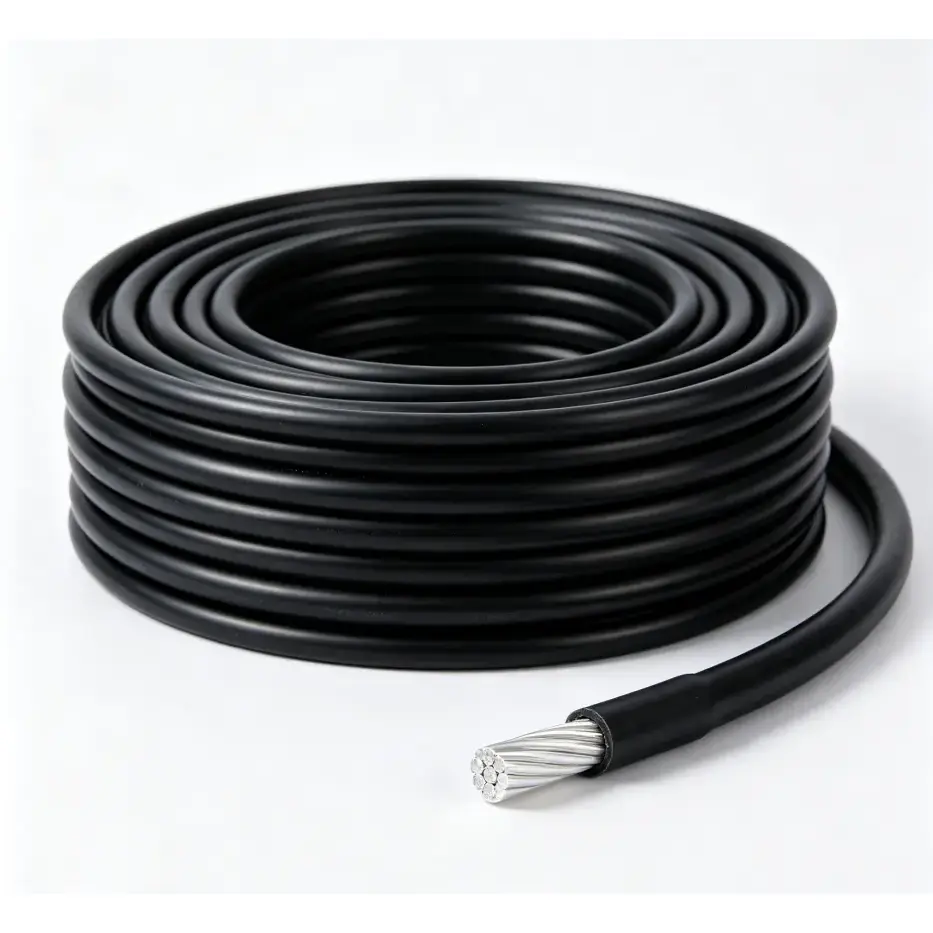

Az alumínium PVC kábel egy alacsony feszültségű tápkábel, nagy tisztaságú alumínium vezetővel, PVC szigeteléssel és védőburkolattal. Helyhez kötött áramelosztási és vezetékezési alkalmazásokhoz tervezték, ahol az alumínium vezető műszakilag megfelelő, és a kisebb kábelsúly fontos szempont. Az elérhető konstrukciók tömör keményalumínium és sodrott alumínium vezetékeket tartalmaznak, 2,5 mm² és 185 mm² közötti keresztmetszettel és 450/750 V vagy annál kisebb névleges feszültséggel.

Termékleírás Méretek és műszaki paraméterek táblázata

Anyag és konstrukció részletei

Nagy tisztaságú alumínium vezető

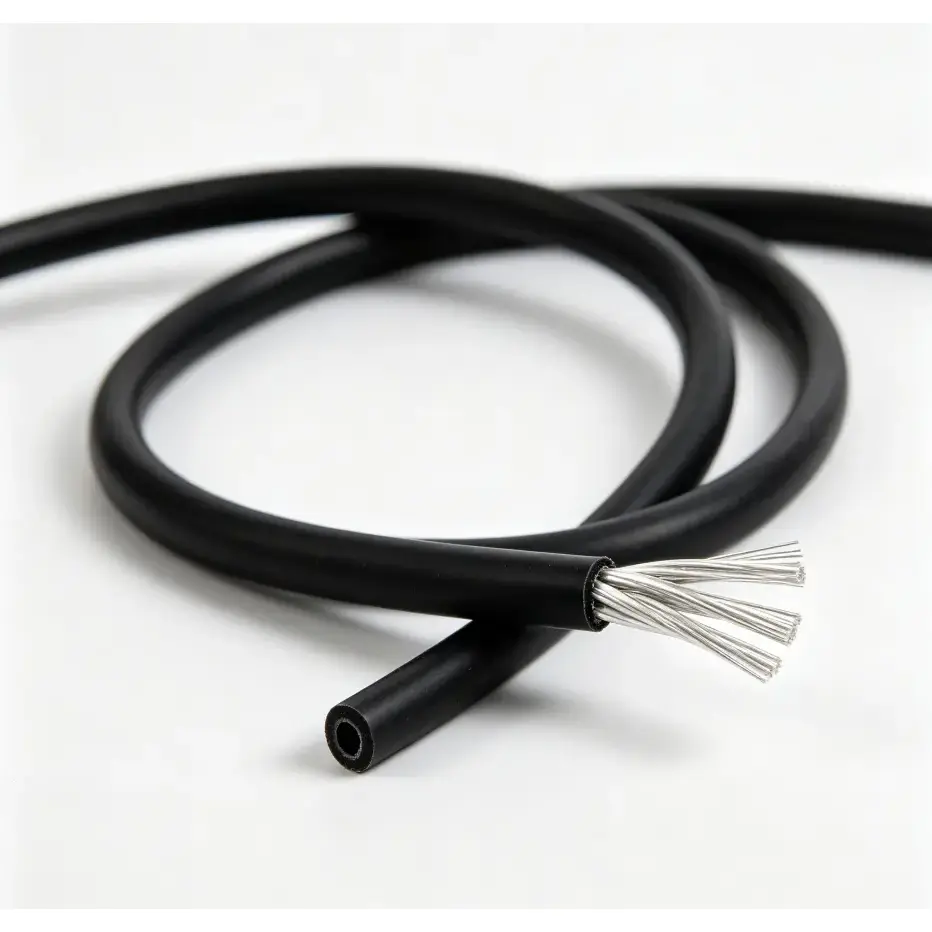

A vezető nagy tisztaságú alumíniumból készül, és szilárd keményalumínium vagy sodrott szerkezetben szállítható. A rendelkezésre álló keresztmetszet 2,5 mm² és 185 mm² között van. A vezeték kiválasztását a szükséges terhelésen, a megengedett feszültségesésen, a beépítési módon és az alkalmazandó elektromos követelményeken kell alapulnia, nem csak a keresztmetszeten.

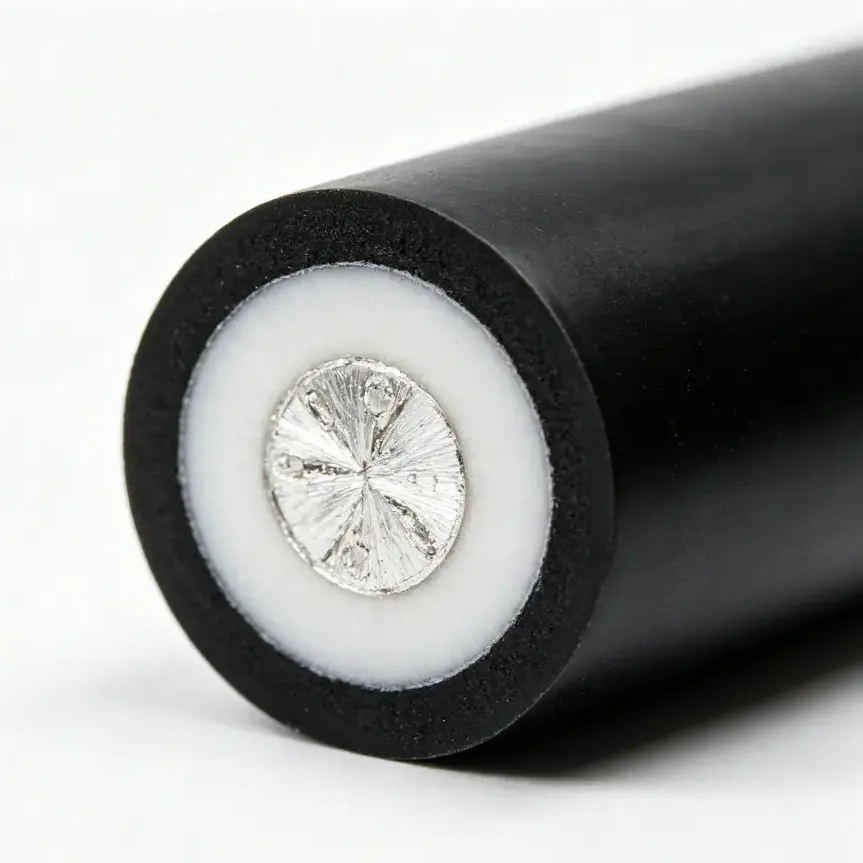

PVC szigetelés és védőburkolat

A PVC szigetelés elektromos elválasztást biztosít a vezeték körül, míg a külső PVC réteg védelmet nyújt normál kezelés és fix telepítés során. A kész kábelt a várható környezeti hőmérséklet, a nedvességnek való kitettség, a mechanikai feltételek és a beépítés beltéri vagy kültéri telepítése alapján kell kiválasztani.

Elektromos teljesítmény és ellenőrzés

A felsorolt ​​specifikációk tartalmazzák a szigetelési ellenállásra, a teljesítmény-frekvencia-ellenállási feszültségre és az egyenáramú vezető ellenállására vonatkozó követelményeket. Ezek a paraméterek gyakorlati referenciapontokat jelentenek az elektromos szigetelés és a vezeték minőségének értékeléséhez a kábel üzembe helyezése előtt.

Mi teszi a terméket mérnöki használatra alkalmassá

1. Szabályozott vezeték anyaga és keresztmetszete

A nagy tisztaságú alumínium használata viszonylag kis vezetőtömeget biztosít, miközben megtartja az adott alkalmazáshoz szükséges elektromos jellemzőket. A vezeték keresztmetszetének szabályozása fontos a kiszámítható ellenállás és áramátviteli képesség fenntartása érdekében a tervezett működési feltételek mellett.

2. Következetes PVC extrudálás

A szigetelést és a burkolatot ellenőrzött extrudálási eljárással alakítják ki a megadott kábelméretek megőrzése érdekében. Az állandó szigetelésvastagság megbízható elektromos elválasztást biztosít, míg a külső burkolat védelmet nyújt a normál érintkezés, a nedvesség és a mechanikai kopás ellen a vonatkozó üzemi feltételek mellett.

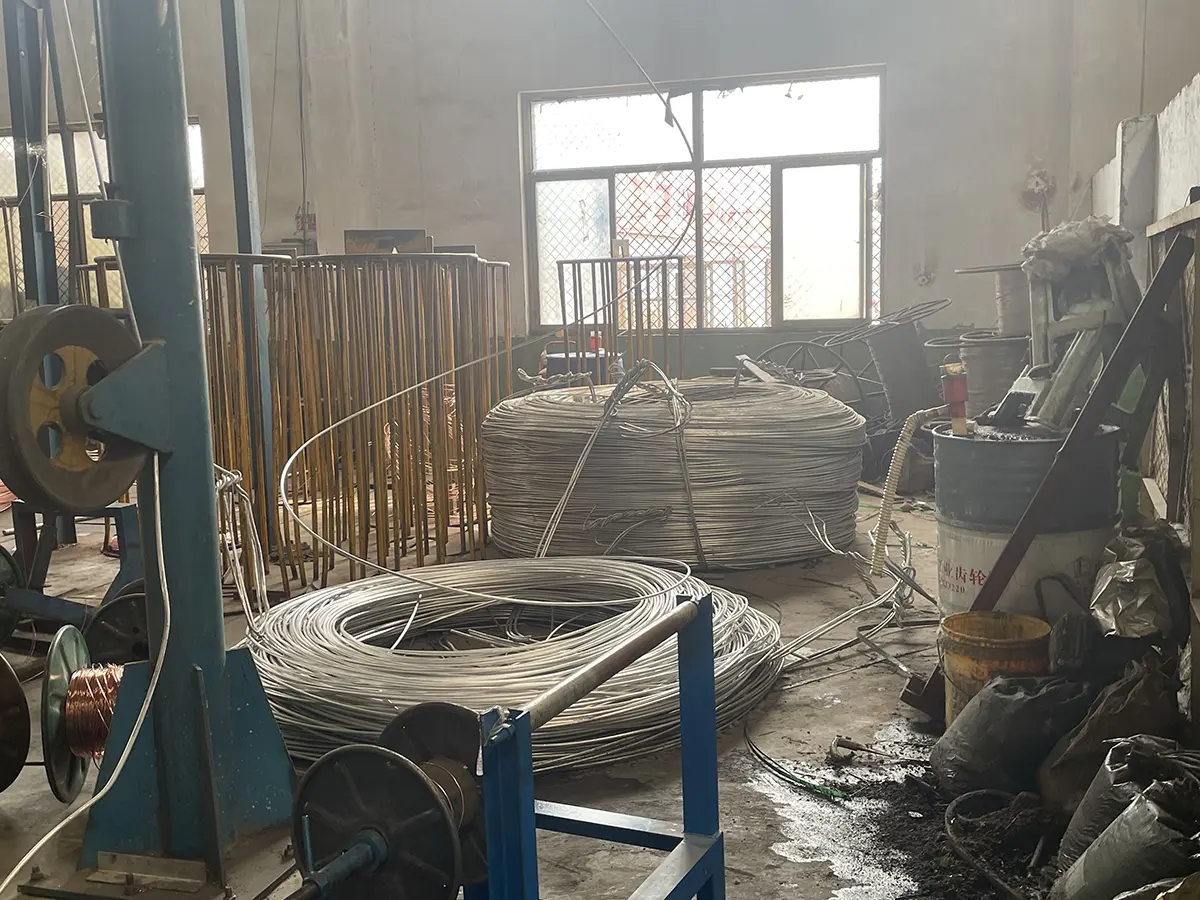

3. Mérhető paraméterek alapján történő gyártásellenőrzés

A Qiancheng a gyártás során ellenőrzi a mérhető kábeljellemzőket, beleértve a vezető ellenállását, a kész méreteket és az elektromos teljesítményt. Az ellenőrzési jegyzőkönyvek és a vonatkozó vizsgálati dokumentáció a termékleírásnak és a projekt követelményeinek megfelelően biztosítható.

Főbb termékelőnyök

1. Kisebb kábelsúly a szállításhoz és telepítéshez

Az alumínium vezeték kisebb sűrűségű, mint a réz, így a kész kábel könnyebben kezelhető a megfelelő alkalmazásokhoz. Ez hasznos lehet hosszú kábelutak, kültéri rögzített vezetékek és olyan projektek esetén, ahol figyelembe kell venni a kábelszállítást és a telepítési munkaterhelést.

2. Kétrétegű PVC védelem

A szigetelés és a külső burkolat kétrétegű védelmi rendszert alkot a vezeték körül. A szerkezet megfelelő környezeti feltételek mellett elektromos szigetelést és további fizikai védelmet biztosít a rögzített vezetékek számára.

3. Széles kisfeszültségű specifikációs tartomány

A rendelkezésre álló vezeték-keresztmetszet 2,5 mm² és 185 mm² között van, lefedi a különböző alacsony feszültségű fix vezetékezési követelményeket. A specifikáció kiválasztásakor figyelembe kell venni a berendezés terhelését, a telepítési módot, a kábel hosszát, a feszültségesést és az alkalmazandó helyi elektromos követelményeket.

4. Alkalmas olyan projektekhez, ahol a kábel súlya szempont

Nagy mennyiségű kábelt vagy nagy szállítási távolságot igénylő mérnöki alkalmazásoknál az alumínium kisebb sűrűsége leegyszerűsítheti az anyagkezelést. A tényleges gazdasági haszon a vezeték méretétől, a kábel hosszától, a beépítési feltételektől és a szükséges elektromos teljesítménytől függ.

5. Lángálló és tűzálló előírások az igényeknek megfelelően

A műszaki táblázat felsorolja az égésgátló és tűzálló teljesítmény követelményeit a vonatkozó specifikációkhoz. Ha egy projekt speciális tűzállóságot igényel, a szükséges fokozatot, vizsgálati módszert és tanúsítványt a gyártás és szállítás előtt meg kell erősíteni.

Alkalmazási forgatókönyvek

Az alumínium PVC kábel alacsony feszültségű fix áramelosztásra használható lakossági, kereskedelmi, ipari, mezőgazdasági és infrastrukturális projektekben, ahol a kiválasztott alumínium vezető megfelel az elektromos tervezési követelményeknek.

Lakossági és épületek áramelosztása

A tipikus alkalmazások közé tartozik az áramelosztás lakóépületekhez, saját építésű házakhoz, üzletekhez és egyéb rögzített épületvezetékekhez. A telepítés magában foglalhatja a beltéri vezetékek elvezetését, ahol a kábel specifikációi és a helyi elektromos előírások megengedik a használatát.

Kültéri és települési áramelosztás

A kábel megfontolható városi világításhoz, park utcai lámpákhoz, kültéri fix áramelosztáshoz és városi-vidéki elektromos hálózat felújítási projektekhez. A kültéri telepítésnél figyelembe kell venni a napfényt, a nedvességet, a mechanikai védelmet és a kiválasztott kábel környezeti besorolását.

Gyári és kisipari létesítmények

Gyári műhelyek, kis feldolgozó üzemek és egyéb állandó ipari terhelések kisfeszültségű tápellátására használható. A vezeték keresztmetszetét a berendezés tényleges terhelése és beépítési körülményei alapján kell meghatározni.

Építőipari és ideiglenes áramellátási alkalmazások

Az alumínium kisebb súlya hasznos lehet ideiglenes áramelosztáshoz építkezéseken és más olyan projektekben, amelyek kábeláthelyezést vagy ismételt anyagmozgatást igényelnek. A kábelt megfelelő mechanikai védelemmel és az ideiglenes villamosenergia-rendszer követelményeinek megfelelően kell telepíteni.

Mezőgazdasági és infrastrukturális projektek

Az alkalmazások magukban foglalhatják a mezőgazdasági területek öntözését, az üvegházhatású áramellátást és más alacsony feszültségű mezőgazdasági berendezéseket, valamint a megfelelő infrastruktúra-vezetékeket. A végső specifikáció kiválasztása előtt értékelni kell a környezeti expozíciót és a telepítési módot.

A termék támogatja a rögzített beépítési módszereket, mint például a beltéri vezetékek elvezetését, a megfelelő kültéri felső szerelést és más jóváhagyott kisfeszültségű fektetési módszereket. Az alkalmazandó szerelési módot mindig meg kell erősíteni a kábelspecifikáció és a helyi elektromos előírások szerint.

Kiválasztási szempontok rendelés előtt

1. Határozza meg az elektromos terhelést

A vezeték keresztmetszetének kiválasztása előtt ellenőrizze a csatlakoztatott terhelést és üzemi áramot. A számításba bele kell számítani a kábelhosszt és a megengedett feszültségesést is.

2. Erősítse meg a telepítési környezetet

A beltéri vezetékek, a kültéri felsővezetékek, az építkezési és mezőgazdasági berendezések eltérő környezetvédelmi követelményeket támasztanak. A specifikáció megerősítésekor figyelembe kell venni a napfénynek, víznek, mechanikai hatásoknak és hőmérsékletnek való kitettséget.

3. Ellenőrizze a szükséges tűzvédelmi teljesítményt

Ha a projekt égésgátló vagy tűzálló kábelt igényel, a szükséges osztályozási és vizsgálati követelményeket a gyártás előtt meg kell határozni. A vonatkozó teljesítményt nem szabad pusztán a szabványos PVC konstrukcióból feltételezni.

4. Erősítse meg a dokumentációs követelményeket

Export- vagy mérnöki projekteknél a szükséges szabványokat, vizsgálati jelentéseket, tanúsítványokat, csomagolási előírásokat és jelölési követelményeket előzetesen meg kell erősíteni. Ez segít abban, hogy a mellékelt kábel megfeleljen a célpiac műszaki és dokumentációs követelményeinek.

GYIK

1. Milyen márkájú ez a termék?

A terméket a Qiancheng gyártja. A rendelkezésre álló specifikációk a szükséges vezeték-keresztmetszet, névleges feszültség és alkalmazási feltételek szerint szállíthatók.

2. Tud-e testreszabott kábelspecifikációkat és OEM-gyártást biztosítani?

A testreszabott kész hosszúságok, a nyomtatási és egyéb gyártási követelmények a rendelési specifikáció szerint megbeszélhetők. Az OEM-megállapodások a megfelelő projektmennyiségek és műszaki követelmények szempontjából is értékelhetők.

3. Rendelkezésre állnak-e rendszeres specifikációk a tömeges megrendelésekhez?

A közös specifikációk a gyártási és készletezési feltételek szerint rendezhetők. Tömeges rendeléseknél a szükséges keresztmetszetet, mennyiséget, kész hosszt, csomagolást és szállítási ütemtervet a gyártás vagy szállítás előtt meg kell erősíteni.

4. Hol használható ez a kábel?

A tipikus alkalmazások közé tartozik a lakossági és kereskedelmi áramelosztás, gyári műhelyek, városi világítás, építkezési áramellátás, mezőgazdasági öntözés és egyéb megfelelő kisfeszültségű vezetékes projektek.

5. Mit kell figyelembe venni az alumínium vezetőkábel kiválasztásakor?

Figyelembe kell venni a vezeték keresztmetszetét, az üzemi áramot, a kábel hosszát, a feszültségesést, a beépítési módot, a környezeti feltételeket és a szükséges tűzállóságot. A megfelelő specifikációt a tényleges elektromos tervezés alapján kell meghatározni, nem pedig csak ár vagy névleges keresztmetszet alapján.

6. Lehet-e adni mintákat és műszaki dokumentumokat?

A minták és a műszaki dokumentáció az előírt specifikáció szerint megbeszélhető. A rendelkezésre álló dokumentumok tartalmazhatják a termékparamétereket, a gyári vizsgálati jegyzőkönyveket és a projekthez szükséges egyéb vonatkozó műszaki vagy megfelelőségi dokumentumokat.
