A réz PVC tűzálló kisfeszültségű tápkábel egy kisfeszültségű kábelkonstrukció, amely rézvezetőket, PVC szigetelést és burkolatot, valamint csillám tűzálló réteget tartalmaz. Olyan áramkörökhöz készült, ahol az áramellátás folyamatosságára van szükség egy meghatározott tűzállapot alatt, beleértve a vészhelyzeti tápellátást, a tűzvédelmet és más biztonsággal kapcsolatos elektromos rendszereket. A Qiancheng szabályozott vezetővel, szigeteléssel, tűzállósággal és késztermék-vizsgálati eljárásokkal gyártja a kábelt.
|
Névleges keresztmetszet (mm²) |
A vezető vezetékek minimális száma |
Vezető külső átmérője (mm) |
PVC szigetelés névleges vastagsága/mm |
A szigetelés hozzávetőleges külső átmérője/mm |
A vezeték maximális ellenállása 20 ℃-on (Ω/km) réz |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
A nagy tisztaságú elektrolitikus rézrudakat többszerszámos húzóberendezésen keresztül a szükséges vezetékátmérőbe húzzák. A folyamatos izzítást a belső feszültség enyhítésére és a szükséges mechanikai tulajdonságok fenntartására használják. A vezeték ellenállását a gyártás során ellenőrzik az előírt elektromos követelményeknek megfelelően.
A sodrott konstrukcióknál az egyes rézhuzalok a megadott vezetőszerkezet szerint vannak elrendezve és sodrottak. A folyamat vezérli a fekvés hosszát és a vezeték geometriáját, miközben megőrzi a kábelszereléshez szükséges rugalmasságot.
A tűzálló réteget úgy alakítják ki, hogy az előírt konstrukciónak megfelelően csillámszalagot tekernek a vezető vagy kábelmag köré. Az átfedést és a fedést a gyártás során ellenőrzik, hogy a tűzálló réteg folyamatos maradjon a védett szakasz körül.
A vezeték köré égésgátló PVC szigetelés van extrudálva. A szigetelés méreteit és koncentrikusságát a gyártás során figyelik, hogy fenntartsák a megadott vastagságot, és csökkentsék a túlzott excentricitás által okozott helyi elektromos feszültséget.
Egy online szikratesztelő ellenőrzi a szigetelés integritását az extrudálás során. Szigetelési hiba észlelésekor az érintett helyzet azonosítható ellenőrzés és korrekciós intézkedések céljából a következő gyártási szakasz előtt.
A többeres konstrukcióknál a szigetelt magokat a megadott töltőanyagokkal együtt kábelezzük. Az eljárás megtartja a tervezett kábelgeometriát, és következetes alapot biztosít a külső köpeny számára.
A kiválasztott kábelkonstrukciónak megfelelően égésgátló PVC-t extrudálnak külső köpenyként. A termék azonosítója a burkolaton feltüntethető, beleértve a beszereléshez és ellenőrzéshez szükséges vonatkozó modell- és specifikációs információkat.
A kész kábeleket a vonatkozó műszaki előírásoknak megfelelően ellenőrizzük. Az ellenőrzés magában foglalhatja a tűzállósági vizsgálatot, a teljesítmény-frekvencia-tűrő feszültség vizsgálatát, a szigetelési ellenállás mérését, a vezető ellenállásának és az alacsony hőmérsékletű hajlítási vizsgálatokat, ahol szükséges.

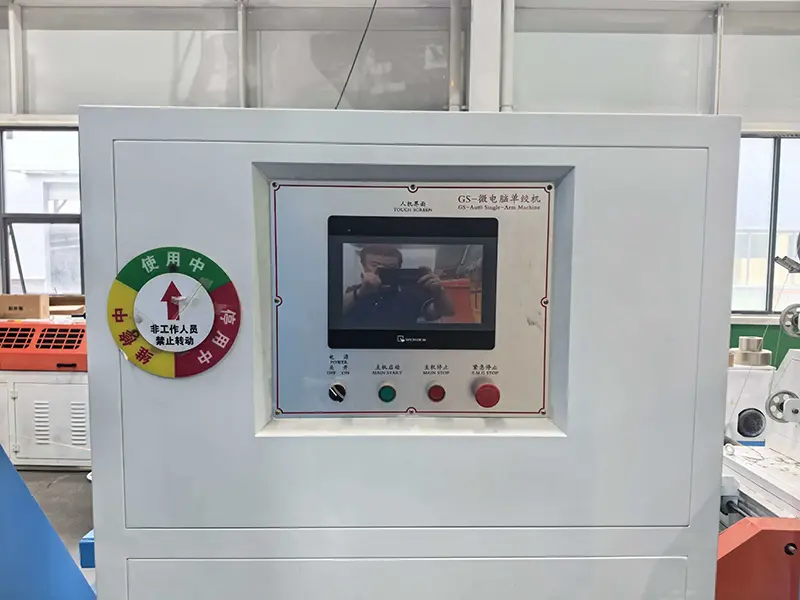

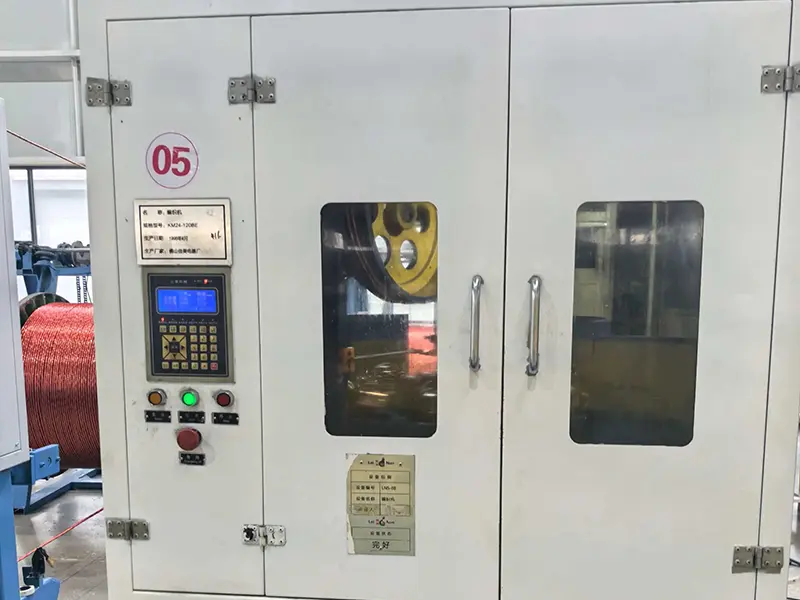

A Qiancheng kábelgyártó berendezései közé tartoznak az egyszálú sodrók, a hatlemezes keresztszalagok, a mikroszámítógép által vezérelt sodrók, a nagy sebességű csomagológépek, a PVC szigetelő- és burkolatextrudáló sorok, a kábelezési berendezések, az integrált jelölő- és extrudáló berendezések, valamint az automatikus tekercselő és felvevő rendszerek.
A beérkező anyagok, mint például az oxigénmentes rézrudak, a csillámos tűzálló szalag és az égésgátló PVC-vegyületek a gyártás megkezdése előtt ellenőrizhetők. Az anyagellenőrzési feljegyzések referenciaként szolgálnak a tételek későbbi nyomon követhetőségéhez és a folyamatirányításhoz.
A legfontosabb folyamatparaméterek közé tartozik a csillámszalag átfedése, a szigetelés vastagsága, a vezeték méretei és az extrudálás feltételei. Az őrjárati ellenőrzést a gyártás során végzik a méret- vagy gyártási eltérések azonosítására, mielőtt a kábel elérné a készterméket.

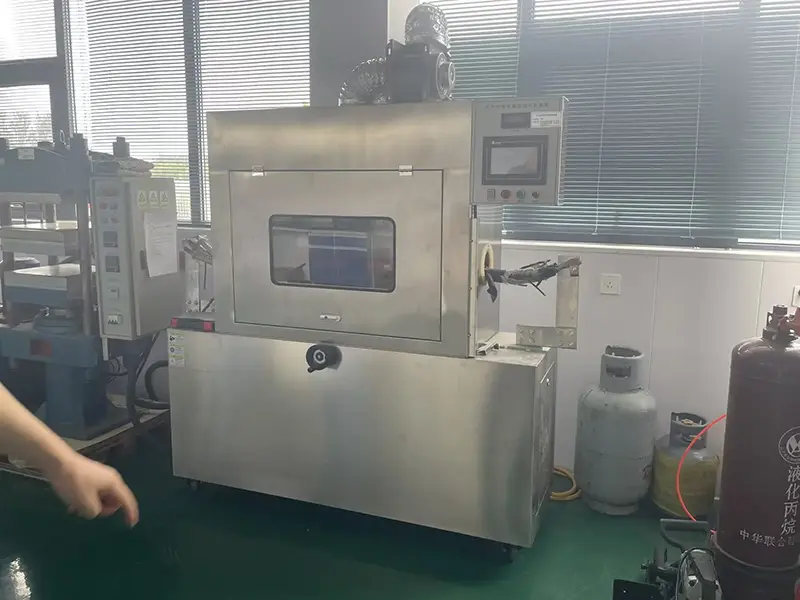

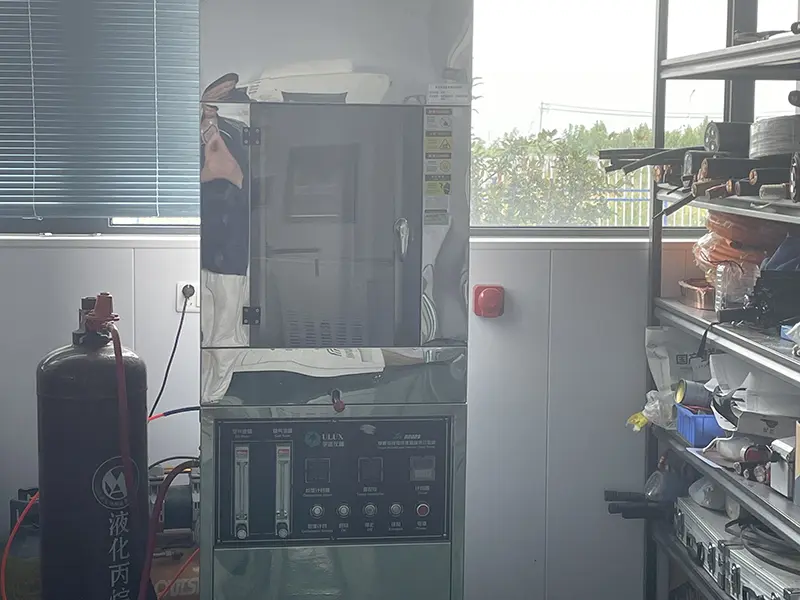

Az alkalmazandó tűzálló konstrukció esetében a tűzveszélyességi vizsgálat elvégezhető a meghatározott vizsgálati feltételek mellett. A mellékelt gyártási információk egy 750 ℃-os tűztesztre vonatkoznak, 90 perces időtartammal a GB/T 19216 szerint. A tényleges vizsgálati módszert, a minta felépítését és az elfogadási kritériumokat meg kell erősíteni a vonatkozó szabvány és termékspecifikáció alapján.
Az elektromos ellenőrzés magában foglalhatja a teljesítmény-frekvencia-ellenállás-feszültség vizsgálatát, a szigetelési ellenállás mérését és a vezető egyenáramú ellenállását. A mellékelt adatok 3,5 kV-os teljesítmény-frekvenciás feszültségállósági tesztet írnak elő 5 percig, és ≥100 MΩ/km szigetelési ellenállást a vonatkozó termékspecifikáció szerint.
A termékspecifikációtól függően a környezeti értékelés tartalmazhat alacsony hőmérsékletű hajlítást, UV időjárási hatást és sav-lúg korróziós vizsgálatot. Az alkalmazandó vizsgálati hőmérsékletet, időtartamot és elfogadási kritériumokat a rendelési követelményeknek megfelelően meg kell erősíteni.
Szállítás előtt ellenőrizhető a kész kábelek megjelenése, termékjelölése, kábelszerkezete és tekercsinformációi. A gyári ellenőrzési jegyzőkönyvek és egyéb szükséges műszaki dokumentumok a megrendelés és a projekt követelményei szerint szállíthatók.
A csillámos tűzálló réteg szigetelő gátat képez a vezető körül magas hőmérsékletnek kitéve. Az égésgátló PVC szigeteléssel és burkolattal kombinálva a konstrukció célja az áramkör integritásának megőrzése a meghatározott vizsgálati időtartam alatt, nem pedig egyszerűen a láng terjedésének korlátozása.
A réz PVC tűzálló kisfeszültségű tápkábel egységes, nem excentrikus szigetelőréteg vastagságú. Minden kész kábel átmegy a vízbemerítési feszültségállósági teszten, így elkerülhető az elektromos szivárgás és a rövidzárlat kockázata nedves földalatti környezetben. Az újrahasznosított anyagokból készült, nem szabványos kábelekhez képest a meghibásodási arány 98%-kal csökken.
A kábelkonstrukció egyesíti a rézvezetőket, a csillámos tűzálló anyagot és az égésgátló PVC szigetelést és burkolatot. A telepítés során a kábelt óvni kell a túlzott húzástól, éles szélektől és a tűzálló réteg sérülésétől. Ahol a beépítési terv megköveteli, megfelelő tűzálló illesztési tartozékokat kell kiválasztani.
A Qiancheng Cable táp- és vezérlőkábel-termékeket gyárt Hengshuiban, Hebeiben. Megrendelés szerint gyári ellenőrzés, műszaki dokumentáció és projektspecifikus termékinformáció adható. Tengerentúli projekteknél a szükséges tanúsítványokat, tesztjelentéseket és dokumentációt a gyártás előtt meg kell erősíteni, hogy a szállított dokumentumok megfeleljenek a rendeltetési és a projekt követelményeinek.
A kábel megfontolható kisfeszültségű áramkörökben, ahol az elektromos folytonosság fenntartása meghatározott tűzállapot alatt a projektkövetelmény része, ideértve a vészvilágítást, a tűzjelzőt és az egyéb biztonsággal kapcsolatos rendszereket.
A kórházak, iskolák, kereskedelmi épületek és egyéb nyilvános létesítmények tűzálló kábelszerkezeteket írhatnak elő a kiválasztott vészhelyzeti és tűzvédelmi áramkörökhöz. A tűz szükséges időtartamát és a vizsgálati szabványt a projekt specifikációjából kell megerősíteni.
A termék használható kábeltálcákban, árkokban és más védett vezetékrendszerekben, ahol a kábelezési és telepítési feltételek kompatibilisek. A kábelvezetésnek megfelelő védelmet kell biztosítania a mechanikai sérülések és a túlzott hajlítás ellen.
Az ipari üzemek, infrastrukturális létesítmények és más alacsony feszültségű elosztórendszerek tűzálló áramköröket igényelhetnek a kritikus berendezésekhez. A specifikáció előtt meg kell erősíteni a vezeték méretét, a mag konfigurációját, a telepítési módot és a tűzállósági követelményeket.
V: A lángálló kábelek elsősorban a láng terjedését korlátozzák, míg a tűzálló szerkezetek tűzálló réteget tartalmaznak, amelynek célja, hogy meghatározott tűzvizsgálati körülmények között meghatározott ideig fenntartsa az áramkör integritását. Az alkalmazandó tűz időtartama és vizsgálati hőmérséklete a termék specifikációjától és szabványától függ.
V: A vezető rézből készül. A mellékelt gyártási információk kiindulási anyagként nagy tisztaságú elektrolitikus rézrudat határoznak meg, amelyet húzás és izzítás követ. A vezető egyenáramú ellenállását a vonatkozó műszaki követelmények alapján ellenőrzik.
V: A megadott konstrukciótól függően a tesztelés kiterjedhet a tűzállóságra, a teljesítmény-frekvencia-ellenállási feszültségre, a szigetelési ellenállásra, a vezető ellenállására és az alacsony hőmérsékletű hajlításra. A szükséges vizsgálati jegyzőkönyv és ellenőrzési dokumentumok a megrendelés leadásakor visszaigazolhatóak.
V: Angol nyelvű műszaki dokumentumok készíthetők a projekt és a rendelési követelmények szerint. A szükséges tanúsítványt, vizsgálati jelentést és ellenőrzési dokumentumok listáját előzetesen meg kell erősíteni, mivel a dokumentációra vonatkozó követelmények rendeltetési helyenként, projektenként és szabványonként eltérőek.
V: A kábel hossza és specifikációja a megrendelés szerint megbeszélhető. Árajánlatkéréskor meg kell adni a szükséges vezeték keresztmetszetet, felépítést, mennyiséget, tekercshosszt, jelölést és egyéb műszaki adatokat.
V: A tipikus telepítési környezetek közé tartoznak a kábeltálcák, kábelárkok és más védett kisfeszültségű vezetékrendszerek. Megfontolható középületek, infrastruktúra és ipari létesítmények vészhelyzeti áramellátásához, tűzvédelmi és kritikus kisfeszültségű áramkörökhöz, a projekt követelményeinek megfelelően.
V: A gyárlátogatás és a harmadik fél által végzett ellenőrzés a projektnek és az ellenőrzési megállapodásnak megfelelően megvitatható. Ha független mintavételre vagy vizsgálatra van szükség, szállítás előtt meg kell állapodni a mintavételi módszerről, az ellenőrzés hatóköréről és az alkalmazandó vizsgálati szabványról.
V: Adja meg a szükséges vezeték-keresztmetszetet, magkonfigurációt, kábelhosszt, névleges feszültséget, telepítési módot, tűzállósági követelményt és rendeltetési helyet. Ha a projekt speciális szabványokat, tanúsítványokat vagy vizsgálati jelentéseket igényel, ezeket a követelményeket is csatolja a megkereséshez, így a termék és a dokumentáció együtt ellenőrizhető.
A projekt árajánlathoz a kábel specifikációjának, a szükséges tűzállósági időtartamnak, a telepítési módszernek és a dokumentációs követelményeknek a megkeresés szakaszában történő megadása segít a Qianchengnek megerősíteni a megfelelő építési és ellenőrzési kört.
