A réz XLPE tűzálló kisfeszültségű tápkábel oxigénmentes rézvezetőket, XLPE szigetelést és tűzálló zárórétegeket alkalmaz. Tűz esetén képes fenntartani a tápellátási kapacitást. A hagyományos égésgátló kábelektől eltérően magasabb biztonsági szinttel rendelkezik, és előnyben részesített kábelként szolgál a tengerentúli középületek és magas kockázatú helyiségek vészhelyzeti áramelosztásához.
|
Névleges keresztmetszet (mm²) |
A vezető vezetékek minimális száma |
Vezető külső átmérője (mm) |
XLPE szigetelés névleges vastagsága/mm |
A szigetelés hozzávetőleges külső átmérője/mm |
A vezeték maximális ellenállása 20 ℃-on (Ω/km) réz |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
A kiváló vezetőképesség és a stabil ellenállás kevesebb hőt termel a hosszú távú működés során. A többszálú sodrott szerkezet nagyobb rugalmasságot biztosít az összetett forgatókönyvek esetén.
A hagyományos PVC szigeteléssel összehasonlítva kiváló hőállóságot, öregedésgátló teljesítményt és kémiai korrózióállóságot biztosít. Hosszú távú működési hőmérséklete elérheti a 90 ℃-ot, jelentősen javítva a szigetelési stabilitást.
Ez a mag-megkülönböztető anyag csillámos tűzálló réteget alkalmaz. Nyílt lángos égésnek kitéve kemény, hőszigetelő, elszenesedett réteget képez, amely megakadályozza a vezetők magas hőmérsékletű erózióját, és garantálja a rövid távú folyamatos áramellátást tűz esetén.
Kopásálló, nedvességálló és UV-álló. Ellenáll a nedvességnek és az enyhe korróziónak kültéren és kábelárkokban, így meghosszabbítja a kábel teljes élettartamát.

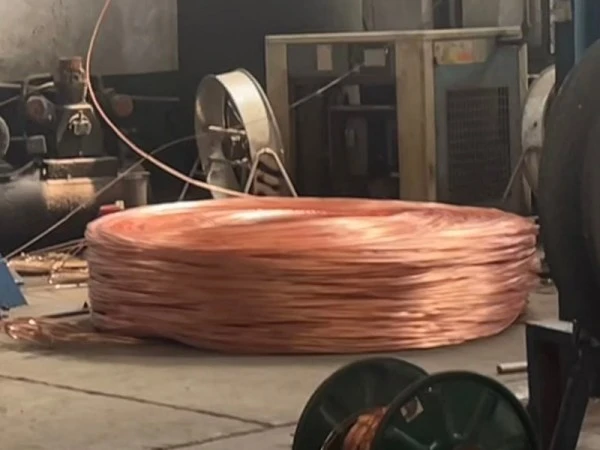

A mintavételi vizsgálatokat rézanyagokra, XLPE pelletekre és csillámos tűzálló szalagokra végezzük. A nem megfelelő alapanyagok előállítása tilos.
A vezeték keresztmetszetét, a szigetelés vastagságát és a tűzálló burkolási folyamatot valós időben figyelik, hogy elkerüljék a méreteltérést és az egyenetlen tekercset.

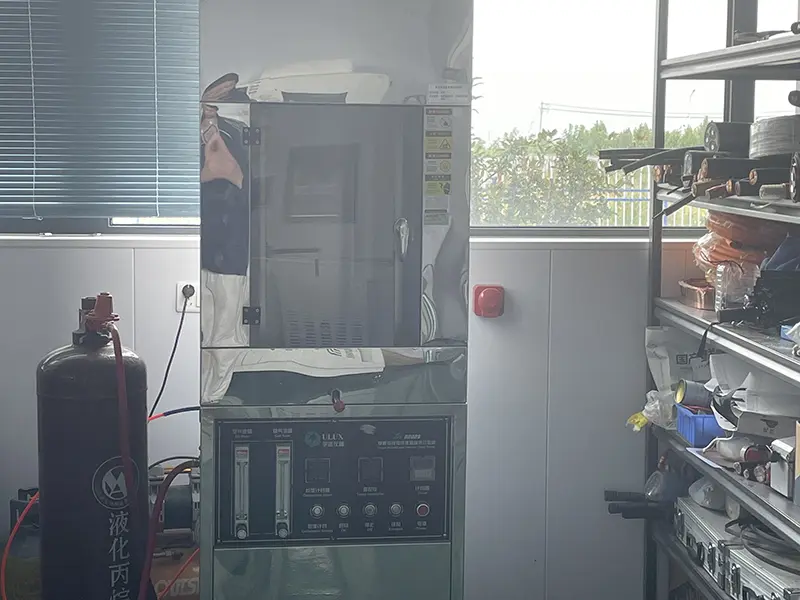

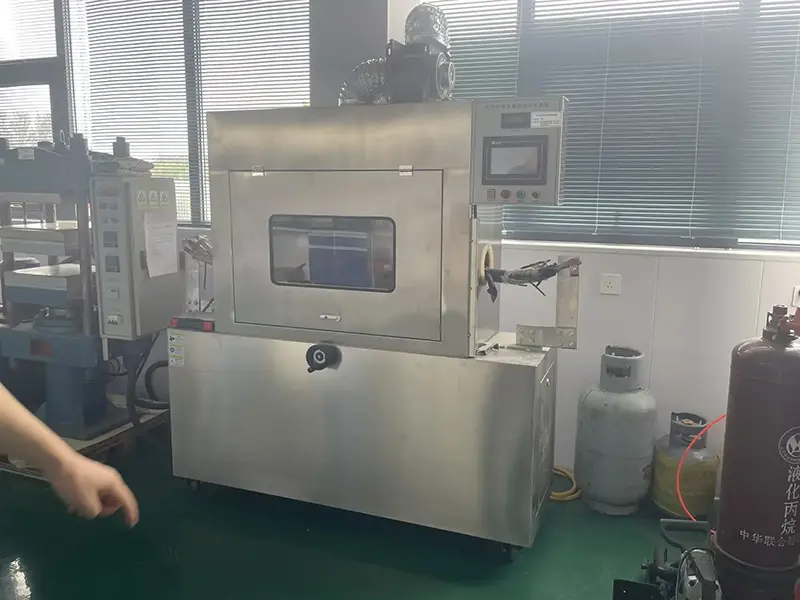

Az egyenáramú ellenállásteszt, a teljesítmény-frekvencia-ellenállás-teszt, a szigetelés-ellenállási teszt, a tűzálló égési teszt, az öregedési teszt és az alacsony hőmérsékletű hajlítási teszt teljes mértékben szimulálják a műszaki üzemi feltételeket.
A megjelenést, a specifikációkat és a csomagolást tételesen ellenőrzik. Minden köteghez tesztarchívumot tárolunk. Angol nyelvű tesztdokumentumok adhatók ki a tengerentúli projekt-elfogadási és vámkezelési követelmények teljesítésére.
Áramhordozó közeg. A nagy vezetőképességű oxigénmentes réz stabil erőátvitelt biztosít.
Alapvető jellegzetes szerkezet. Elszigeteli a magas hőmérsékletet tűz közben, és fenntartja az áramköri tápellátást, ami a legnagyobb különbség a hagyományos tápkábelekhez képest.
Fő elektromos szigetelő alkatrész, magas hőmérsékletnek ellenálló és öregedésgátló, hosszú távú működés során nem könnyű megrepedni.
Kompaktká és kerekké teszi a kábelt, és javítja a mechanikai nyomásállóságot.
Mechanikai védelmet nyújt a súrlódás, nedvesség, napfény és enyhe talajkorrózió ellen.
A többrétegű szerkezet szinergikusan működik a kettős képesség megvalósítása érdekében: stabil erőátvitel normál körülmények között és rövid távú folyamatos áramellátás tűz esetén.
Tűzálló égési teszteken megy keresztül. Nyílt láng mellett bizonyos ideig normál áramellátást képes fenntartani, hogy biztosítsa a vészvilágítás, a tűzoltó szivattyúk és a riasztórendszerek működését. A hagyományos égésgátló kábelek csak lelassítják a tűz terjedését, és nem tudják fenntartani az áramellátást.
Az XLPE szigetelés hosszú távú, 90 ℃-os üzemi hőmérsékletet és magasabb rövidzárlatállósági hőmérsékletet tesz lehetővé, sokkal jobb hőállósággal, mint a PVC-szigetelésű kábelek.
A térhálós polietilén anyag UV-álló és hő-öregedésálló, beltéri kábeltálcákra való hosszú távú fektetéshez és kültéri fej feletti körülmények között.
A sűrű burkolat blokkolja a nedvességet, alkalmas nedves kábelárokba és föld alatti fektetésre. Ellenáll a gyenge savas és gyenge lúgos korróziónak.
A kompakt teljes szerkezet jó nyomó- és húzóállóságot biztosít, ellenáll a polgári építési munkák során bekövetkező sérüléseknek.
V: A közönséges égésgátló kábelek elsősorban a láng terjedésének korlátozására szolgálnak, míg a tűzálló kábelek úgy vannak kialakítva, hogy az áramkör sértetlenségét meghatározott ideig fenntartsák tűz körülmények között. A kábel csillámos tűzálló rétegeket tartalmaz, amelyek segítenek fenntartani az elektromos folytonosságot a tűz alatt, így alkalmazható tűzoltó szivattyúkat, vészvilágítást és riasztórendszereket kiszolgáló áramkörökben.
V: Az XLPE szigetelés meghatározott hosszú távú működési hőmérséklete akár 90 ℃. Jó hőstabilitást és öregedési és vegyi expozíciós ellenállást biztosít. A PVC szigeteléssel összehasonlítva az XLPE általában jobban megfelel azokban az alkalmazásokban, ahol magasabb folyamatos üzemi hőmérsékletre van szükség, a kiválasztott kábelspecifikáció és a telepítési feltételek függvényében.
V: A tűzálló réteg csillámos tűzálló szalagból készül. Magas hőmérsékletű láng hatására a csillám megőrzi szigetelő tulajdonságait, és hőálló gátat képez a vezető körül, segítve az elektromos szigetelőrendszer védelmét és az áramkör folytonosságának fenntartását a meghatározott tűzálló ideig.
V: Az ellenőrzés magában foglalhatja a nyersanyag-ellenőrzést, a gyártósor felügyeletét, a késztermék vezetékellenállásának vizsgálatát, a teljesítmény-frekvencia-tűrési feszültség vizsgálatát, a szigetelési ellenállás vizsgálatát, a tűzálló égési teszteket, az öregedési teszteket és az alacsony hőmérsékletű hajlítási teszteket. A vonatkozó vizsgálati jegyzőkönyvek kötegelt formában megőrizhetők, és angol nyelvű műszaki vagy tesztdokumentumok is rendelkezésre bocsáthatók a tengerentúli projektek dokumentációs követelményeinek megfelelően.
V: Az alkalmazandó fektetési mód a kábel felépítésétől és a helyszíni körülményektől függ. A hüvely védelmet nyújt a nedvesség, az UV-sugárzás és a gyenge savas vagy gyenge lúgos környezet ellen. A kábel megfontolható beltéri kábeltálcákhoz, kültéri felső vezetékezéshez, nedves kábelárokba és bizonyos közvetlen földbe ásott alkalmazásokhoz, ahol a mechanikai, környezetvédelmi és telepítési követelmények megerősítettek.

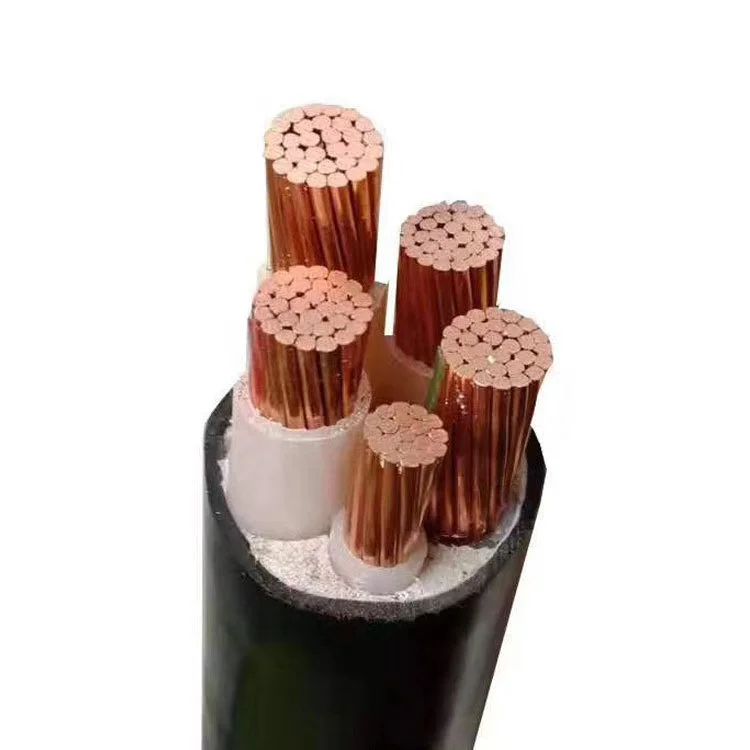

V: A fő konstrukció öt rétegben írható le:
1. Oxigénmentes rézvezető elektromos áram átviteléhez;
2. Tűzálló csillámréteg, amely segít fenntartani az áramkör folytonosságát tűz körülmények között;
3. XLPE szigetelőréteg, amely elektromos szigetelést és hőstabilitást biztosít;
4. Töltőréteg a szerkezeti alátámasztás és a méretstabilitás érdekében;
5. Külső burkolat, amely védelmet nyújt a mechanikai kopás, nedvesség és külső expozíció ellen.
A kombinált konstrukció megfelel a normál erőátviteli és tűzálló áramköri követelményeknek.
V: A vezető nagy tisztaságú oxigénmentes rézből készül. A sodrott vezetékkonstrukció nagyobb rugalmasságot biztosít, mint az azonos keresztmetszetű tömör vezető, így könnyebbé válik a kábeltálcákban, vezetékekben és más szűk bekötési terekben az elvezetés és a csatlakoztatás. Az elektromos teljesítményt a vezeték mérete és a vonatkozó kábelspecifikáció alapján kell értékelni.
V: Az XLPE szigetelés rövidzárlati hőmérsékleti határa legfeljebb 250 ℃ a megadott rövid ideig, a vonatkozó kábelszabványtól és működési feltételektől függően. A kész kábelek teljesítmény-frekvencia-tűrési feszültség- és szigetelés-ellenállási vizsgálaton eshetnek át szállítás előtt. Nedves földalatti létesítményeknél a burkolatot, a szigetelőrendszert, a vízelvezetési feltételeket és a fektetési módot egyaránt figyelembe kell venni a hosszú távú elektromos teljesítmény fenntartása érdekében.
