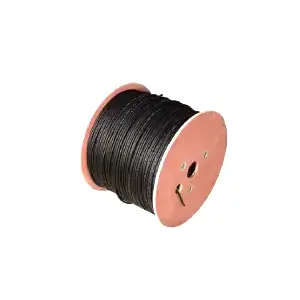

A Qiancheng PV1-F napelemes egyenáramú kábelt a fotovoltaikus erőművek tervezéséhez szereztük be, amely alkalmas a fotovoltaikus modul oldalán lévő egyenáramú átviteli vezetékek építésére. Kiváló UV-állóságot, magas alacsony hőmérséklettel szembeni ellenállást, sav-lúg korrózióállóságot, túlterhelésállóságot, kopásállóságot és korrózióállóságot biztosít. Alkalmazható különféle zord fotovoltaikus munkakörülményekhez, biztonságos és stabil rendszerműködést biztosít hosszú élettartam mellett.
|
Magok száma × névleges keresztmetszeti terület (mm²) |
Névleges szigetelési vastagság (mm) |
Névleges köpenyvastagság (mm) |
Maximális átlagos külső átmérő (mm) |
Minimális szigetelési ellenállás 20 ℃-on (MΩ・km) |
Minimális szigetelési ellenállás 90 ℃-on (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

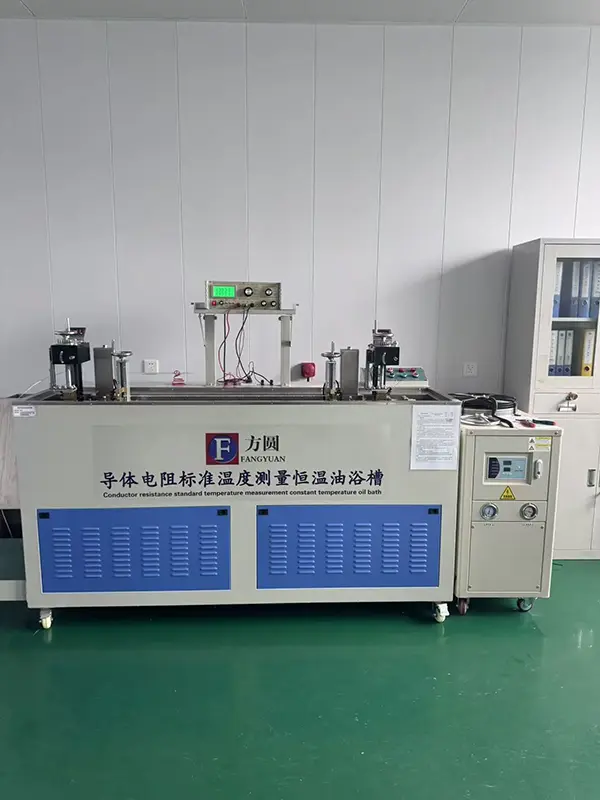

A Qiancheng PV1-F szoláris egyenáramú kábel ónozott, rugalmas rézvezetéket alkalmaz, amelynek ellenállása jobb, mint a nemzeti szabvány, és alacsony hőmérséklet-emelkedés teljes terhelés mellett. Átment az UV-öregedési teszten az öregedésgátló és repedésállóság szempontjából. Az alapanyagok és a vizsgálati adatok ellenőrizhetők a hamisítás elkerülése érdekében.

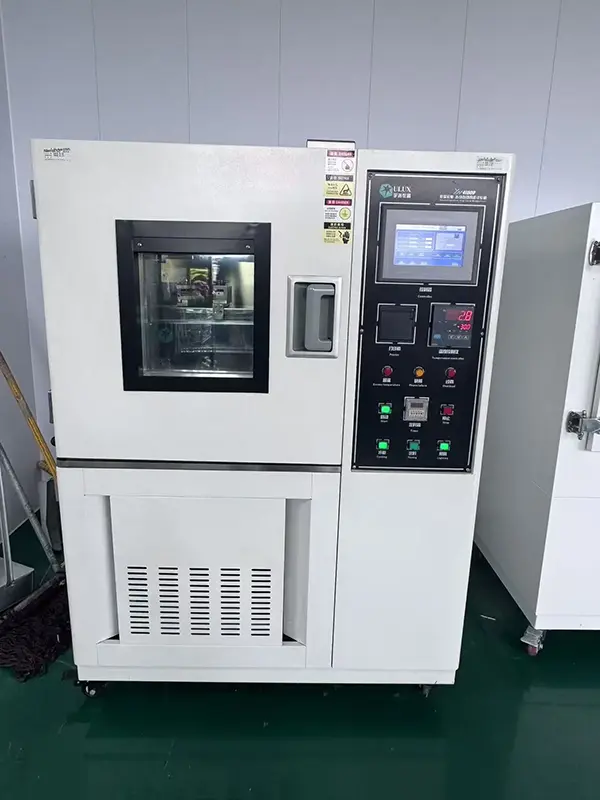

A hagyományos fotovoltaikus kábelek alacsony hőmérsékleten hajlamosak megrepedni. Ez a termék átment a -40 ℃ hajlítási teszten, és ellenáll a fagyos területeken történő építés közbeni sérüléseknek. A köpeny ózonálló, olajálló és korróziógátló, alkalmas olyan zord környezetekre, mint a sós-lúgos területek és a part menti sópermet, alacsonyabb meghibásodási arány mellett.
Azonnali áruk közvetlen szállításra is elérhetőek. A nagy megawattos fotovoltaikus projektekhez testreszabott névleges keresztmetszeti terület, égésgátló fokozat és tekercshossz biztosítható. Nincs köztes felár, így költségelőnyök érhetők el a nagy volumenű műszaki beszerzéseknél.
Az összes Qiancheng PV1-F szolár egyenáramú kábelt mintavételezéssel tesztelik a DC feszültség és a szigetelési ellenállás szempontjából a szállítás előtt. Ellenáll a fotovoltaikus rendszerek fordított nagyfeszültségű behatásainak, és megakadályozza az elektromos szivárgást, meghibásodást és tűzveszélyt az egyenáramú áramkörökben. Megfelel a C osztályú égésgátlási követelményeknek, hogy visszatartsa a kábelek mentén terjedő lángot.
UV-álló a stabil, hosszú távú működés érdekében -40 ℃ ~ 90 ℃ között. Ellenáll az öregedésnek és a repedésnek hosszú távú kültéri expozíció esetén. A halogénmentes, alacsony füsttartalmú típus opcionális a tűz során keletkező mérgező füst csökkentésére és a beltéri fotovoltaikus alkalmazások biztonságának garantálására.
A kábel kiváló rugalmassága megakadályozza a szigetelőréteg sérülését, amelyet az építés közbeni húzódás vagy kisebb összenyomás okoz, csökkentve ezzel az utómunkálatok kockázatát és a későbbi karbantartási költségeket.
A Qiancheng PV1-F szolár egyenáramú kábelt kifejezetten fotovoltaikus energiatermelő rendszerek egyenáramú oldali kábelezésére tervezték:
- Sínvezetékek nagyméretű, központosított, földre szerelt fotovoltaikus erőművek moduljaihoz;
- Elosztott fotovoltaikus erőművek ipari és kereskedelmi épületek tetején;
- Hálózatra kötött háztartási elosztott fotovoltaikus rendszerek;
– Fényelemes projektek összetett körülmények között, beleértve a halászat-napelem hibrid, mezőgazdaság-napelem hibrid, hegyvidéki és góbi területeket.
V: A vezető ónozott, hajlékony rézből készül, jó elektromos vezetőképességet és rugalmasságot biztosít a folyamatos áramátvitelhez a fotovoltaikus egyenáramú áramkörökben. Vezetékes felépítése segít a hőmérséklet-emelkedés szabályozásában normál teljes terhelés mellett is.
V: A megadott folyamatos üzemi hőmérséklet-tartomány -40 ℃ és 90 ℃ között van. A kábel alacsony hőmérsékletű hajlítási teszten is átesett -40 ℃-on, hogy értékeljék rugalmasságát és repedésállóságát a hideg környezetben történő telepítés során.
V: A hüvely ellenáll az ózonnak, olajnak, sópermetnek és sav-lúg hatásnak. Ez teszi a kábelt a tengerparti területeken, szikes-lúgos környezetben és halászat-napenergia vagy más kültéri hibrid projektekben alkalmazható fotovoltaikus berendezésekhez, az aktuális helyszíni körülményektől függően.
V: A kész kábelek egyenfeszültség-állósága és szigetelési ellenállása tesztelhető a vonatkozó ellenőrzési követelményeknek megfelelően. Ezek a tesztek segítenek ellenőrizni a szigetelés integritását és az elektromos teljesítményt a kábel szállítása előtt.
V: A kábel C osztályú égésgátló fokozatú. Felépítésének célja, hogy korlátozza a lángok terjedését a kábel mentén, amikor helyi tűznek van kitéve, és támogatja a fotovoltaikus egyenáramú vezetékek tűzbiztonsági követelményeit.
V: A rugalmas felépítés segít a kábelnek ellenállni a normál elvezetésnek, húzásnak és kisebb összenyomásnak a telepítés során. A megfelelő kezelés és a megadott hajlítási sugár betartása továbbra is szükséges a szigetelés vagy a burkolat mechanikai sérülésének elkerülése érdekében.
V: Főleg fotovoltaikus energiatermelő rendszerek egyenáramú oldali bekötésére használják, beleértve a földre szerelt erőműveket, kereskedelmi és ipari háztetőket, lakossági napelemes rendszereket, mezőgazdasági-napenergia-projekteket és halászati-napenergia-berendezéseket.
V: A szigetelés sugárzással térhálósított poliolefint használ, és UV-öregedési teszten esett át. Az anyagszerkezet ellenáll az ultraibolya sugárzásnak, és segít megőrizni a kábel fizikai tulajdonságait a hosszabb kültéri használat során.
