Réz PVC vezérlőkábel

Alaptermék modell: KVV

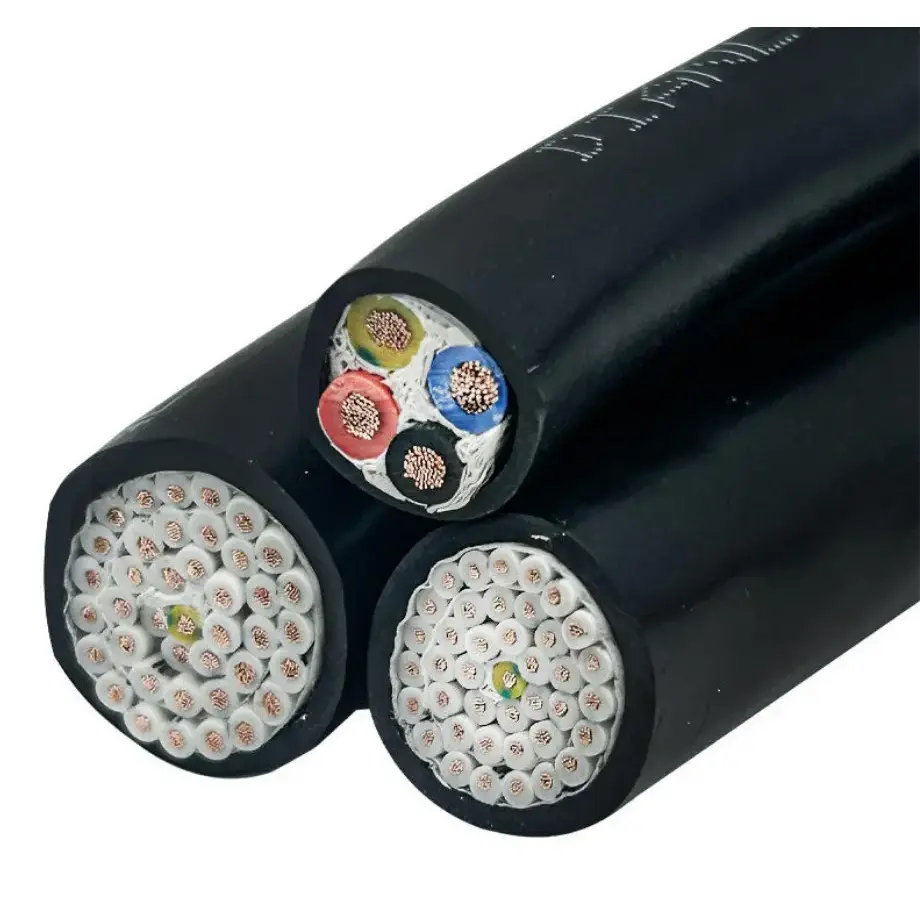

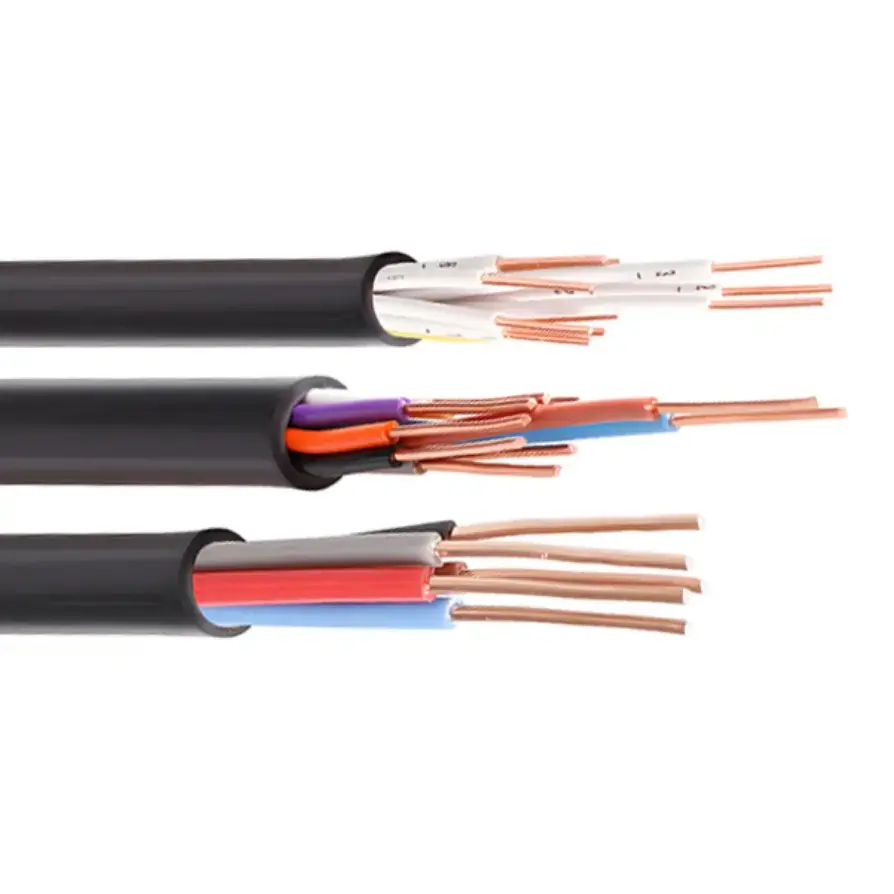

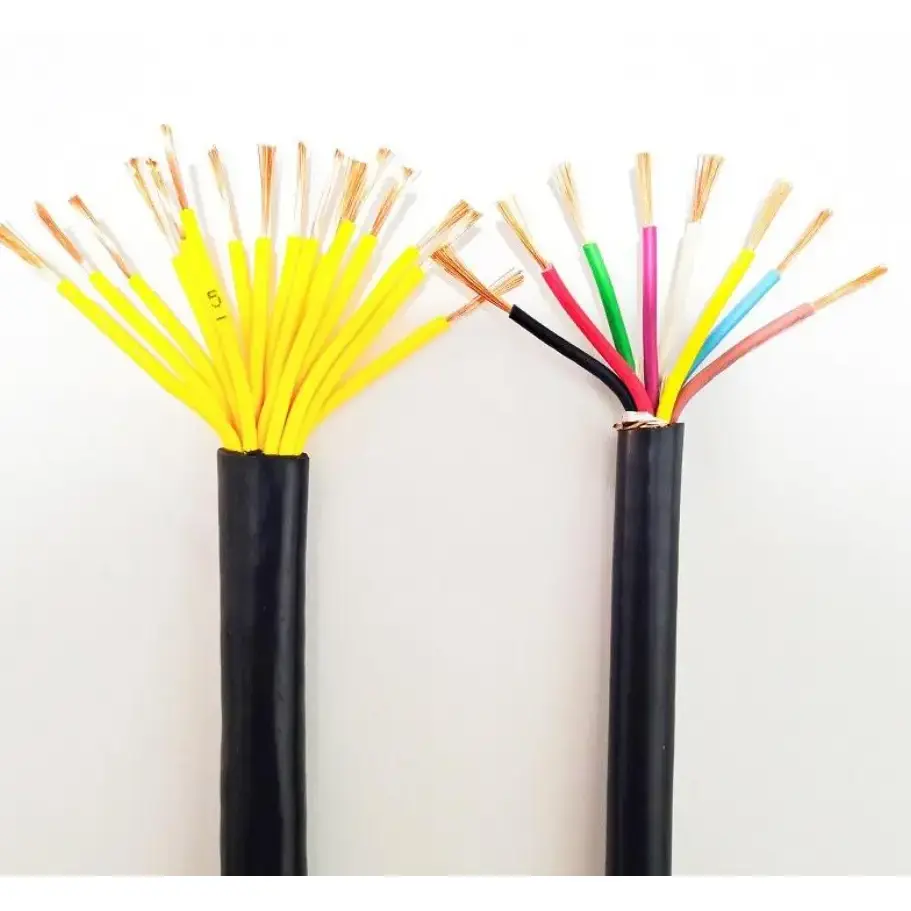

A réz PVC vezérlőkábel nagy tisztaságú oxigénmentes rézvezetőt kombinál PVC szigeteléssel és védőburkolattal az alacsony feszültségű vezérléshez, felügyelethez és segédáramkörökhöz. A KVV konstrukció olyan rögzített vezetékekhez készült, ahol több vezérlőjelet vagy elektromos funkciót kell ugyanazon a kábelen keresztül vezetni. A vezeték mérete, a mag mennyisége, az árnyékolás és a páncélzat a berendezés konfigurációjától és a telepítési környezettől függően választható meg.

Ipari automatizáláshoz, elektromos berendezésekhez és épületvezérlő rendszerekhez ez a kábel praktikus többeres huzalozási lehetőséget biztosít kapcsolószekrények, terepi eszközök, motorok, érzékelők és egyéb segédáramkörök csatlakoztatásához. Az alkalmazandó specifikációt az áramköri feszültség, a vezeték keresztmetszete, a magok száma, a fektetési módszer és a környezeti feltételek alapján kell megerősíteni, nem pedig önmagában a magszám alapján.

Termékleírás Méretek és műszaki paraméterek táblázata

Szerkezeti és elektromos jellemzők

Réz vezető vezérlő- és segédáramkörökhöz

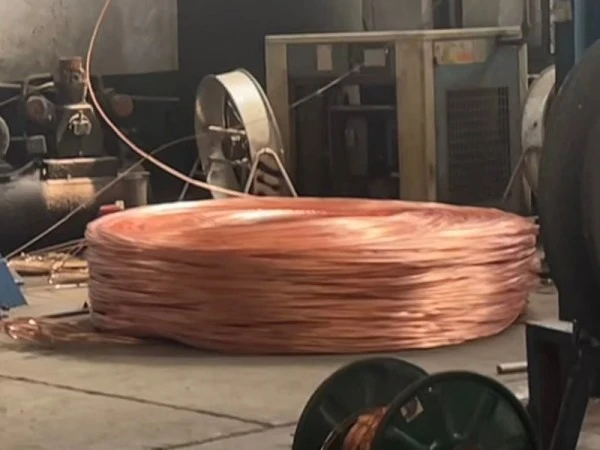

A vezető nagy tisztaságú oxigénmentes réz, 0,5 és 10 mm² közötti keresztmetszeti opciókkal. Szabályozási alkalmazásoknál a vezeték méretének meg kell felelnie a csatlakoztatott terhelésnek, a vezérlőfeszültségnek, a megengedett feszültségesésnek és a beépítési távolságnak. A rendelkezésre álló 2-61 magos magtartomány lehetővé teszi, hogy egy kábel több vezérlő- vagy felügyeleti áramkört is befogadjon.

PVC szigetelés és burkolat

A PVC biztosítja az elsődleges elektromos szigetelést és a külső védelmet a szabványos KVV konstrukciókhoz. A feltüntetett maximális hosszú távú üzemi hőmérséklet 70 ℃, míg a táblázat legalább 0 ℃ fektetési környezeti hőmérsékletet határoz meg. Az ezeken a határokon kívüli telepítési feltételek megkövetelik az alkalmazandó kábelszerkezet és anyagminőség megerősítését, nem pedig egyszerűen a beépítési mód megváltoztatását.

Árnyékolási és páncélozási lehetőségek

A változtatható frekvenciájú berendezések, motorok vagy más elektromos források közelében elhelyezett vezérlőáramkörök további árnyékolást igényelhetnek. A KVVP és KVVRP konfigurációk fonott árnyékolást használhatnak a megadott lefedettségi arány mellett, míg a KVVP2 rézszalagos tekercselést használ. Ahol a mechanikai védelem prioritást élvez, a KVV22 konstrukció dupla acélszalagos páncélozást ad hozzá. Ezeket a konfigurációkat az interferencia forrása, a mechanikai expozíció és a fektetési mód szerint kell kiválasztani.

A kábelválasztást befolyásoló telepítési feltételek

A telepítési mód közvetlen kapcsolatban áll a projekthez szükséges kábelépítéssel. A specifikációs táblázatban felsorolt ​​nem páncélozott kábelek minimális hajlítási sugara a kábel külső átmérőjének 6-szorosa, míg a páncélozott vagy rézszalaggal árnyékolt szerkezeteknél legalább a külső átmérő 12-szerese szükséges. A megadott hajlítási sugár betartásával elkerülhető a szigetelés és a kábelszerkezet túlzott mechanikai igénybevétele a telepítés során.

Közvetlen temetésnél a feltüntetett minimális mélység 0,7 m, külső mechanikai sérülések elleni kiegészítő védelemmel. Ha több kábelt párhuzamosan szerelnek be, megfelelő hőelvezetési teret kell fenntartani. Ezek a részletek különösen fontosak, ha ugyanazt a vezérlőkábel specifikációt használják különböző telepítési területeken.

Alkalmazási forgatókönyvek

Ipari automatizálás: A réz PVC vezérlőkábel használható PLC vezérlőszekrényekhez, gyártósor-berendezésekhez, gépvezérlő áramkörökhöz és kiegészítő jelvezetékekhez, ahol több alacsony feszültségű vezérlőfunkciót kell csatlakoztatni.

Mechanikai és elektromos berendezések: Szivattyúkhoz, ventilátorokhoz, kompresszorokhoz, szerszámgépekhez, hűtőberendezésekhez és egyéb elektromos gépekhez kapcsolódó vezérlő- és visszacsatoló áramkörökre vonatkozik.

Épület- és kommunális rendszerek: Épületautomatizálásban, liftvezérlésben, tűzvédelmi berendezésekben, közvilágítási vezérlésben és vízellátó vagy vízelvezető rendszerekben használják, ahol a kábel specifikációja megfelel a vonatkozó áramköri követelményeknek.

Új energetikai berendezések: Kiegészítő vezérlő- és felügyeleti áramkörökben használható fotovoltaikus berendezések, energiatároló rendszerek és töltési infrastruktúra körül, ha a feszültség, a hőmérséklet és a telepítési feltételek a vonatkozó specifikáción belül esnek.

Szállítás és raktározás: Szállítórendszerek, raktári berendezések és egyéb elektromosan működtetett logisztikai rendszerek vezérlőáramköreire vonatkozik. Árnyékolt vagy páncélozott szerkezetek jöhetnek szóba, ahol az interferencia vagy a mechanikai expozíció további védelmet igényel.

Minőség és specifikáció ellenőrzése

Műszaki beszerzés vagy projektspecifikáció esetén a réz PVC vezérlőkábelt mérhető paraméterek alapján kell ellenőrizni, nem csak az általános termékleírásokra hagyatkozni. A releváns elemek közé tartozik a vezeték anyaga, a keresztmetszeti terület, a mag mennyisége, a szigetelési ellenállás, a feszültségállósági teljesítmény, a hajlítási sugár és a kiválasztott árnyékoló vagy páncélszerkezet.

A mellékelt specifikáció a GB/T 9330-2020 szabványt határozza meg referenciaszabványként, és megadja a névleges feszültséget, ellenállást, szigetelési és telepítési követelményeket. Exportprojekteknél a szükséges IEC szabványt, a tesztdokumentációt és a rendeltetési piac követelményeit külön meg kell erősíteni a gyártás előtt. Ahol árnyékolt, páncélozott vagy tűzálló szerkezetre van szükség, a pontos modellt is fel kell tüntetni a vásárlási specifikációban.

Hogyan válasszuk ki a megfelelő specifikációt

Kezdje az áramkör elektromos funkciójával, és határozza meg, hogy a kábel vezérlő, felügyeleti, visszacsatolási vagy segédjeleket hordoz-e. Ezután ellenőrizze a szükséges vezeték-keresztmetszetet és magmennyiséget. Elektromos interferenciát okozó projekteknél fontolja meg az árnyékolt konstrukciót; olyan szabad útvonalakon, ahol fontos a mechanikai védelem, a páncélozott változat megfelelőbb lehet.

Nagyobb vezérlőrendszereknél a további magok lefoglalása kapacitást biztosíthat a jövőbeni áramköri változtatásokhoz. A táblázat 10–20%-os tartalékmag-javaslatot tartalmaz, míg a keresztmetszet kiválasztását a tényleges terhelés, az áramkör hossz, a feszültségesés és a telepítési feltételek alapján kell ellenőrizni. Nem szabad nagyobb vezetéket választani pusztán azért, mert a projektnek több vezérlőpontja van.

GYIK

1. Milyen szabványt használnak ehhez a kábelhez?

A műszaki adatok a GB/T 9330-2020 termékhivatkozásokhoz tartoznak a műanyag szigetelésű vezérlőkábelekhez. Exportrendeléseknél az IEC-követelményeket és a rendeltetési piac szabványait a tényleges alkalmazásnak és kábelkonstrukciónak megfelelően meg kell erősíteni.

2. Milyen magmennyiségek és vezetékméretek állnak rendelkezésre?

A felsorolt ​​tartomány 2-61 magra és 0,5-10 mm² vezeték-keresztmetszetre terjed ki. A közös magmennyiségek közé tartozik a 4, 7, 10, 14, 19, 24 és 37 mag, míg a 0,75, 1,0, 1,5 és 2,5 mm²-esek a gyakori keresztmetszetek.

3. Elérhető-e árnyékolt változat az elektromos interferenciát okozó alkalmazásokhoz?

Igen. A KVVP és KVVRP konstrukciók a felsorolt ​​legalább 80%-os lefedettség mellett fonott árnyékolással is megadhatók. A KVVP2 rézszalagos tekercselést használ. A megfelelő árnyékolási struktúra az interferencia forrásától és a telepítési környezettől függ.

4. Mik az üzemi és fektetési hőmérsékleti követelmények?

A mellékelt műszaki adatok 70 ℃ maximális hosszú távú megengedett üzemi hőmérsékletet és legalább 0 ℃ hagyományos fektetési környezeti hőmérsékletet tartalmaznak. Ha 0 ℃ alatti hőmérsékletre van szükség, a kábel előmelegítését a táblázat tartalmazza. A speciális alacsony hőmérsékletű konstrukciókat hidegebb környezetekhez külön meg kell erősíteni.

5. Használható-e a kábel közvetlen temetésre?

A mellékelt specifikáció minimum 0,7 m-es közvetlen befektetési mélységet ír elő, és megköveteli a külső mechanikai sérülések elleni védelmet. A tényleges kábelszerkezetet a talajviszonyok, a mechanikai hatás, a nedvesség és a projekt telepítési követelményei alapján ellenőrizni kell a közvetlen betemetés előtt.

6. Milyen információkat kell megadni árajánlatkéréskor?

A pontos műszaki adatok ellenőrzéséhez adja meg a szükséges magmennyiséget, vezeték-keresztmetszetet, névleges feszültséget, kábelhosszt, fektetési módot és telepítési környezetet. Ha árnyékolásra, rézszalagos burkolásra, acélszalag páncélozásra vagy tűzálló szerkezetre van szükség, akkor a megfelelő követelményt tüntesse fel, hogy a kábelmodell és a műszaki dokumentáció megfelelően illeszkedjen.
