XLPE réz vezérlőkábel

Termékmodellek: KYJV, KYJVP, KYJV22, KYJY stb.

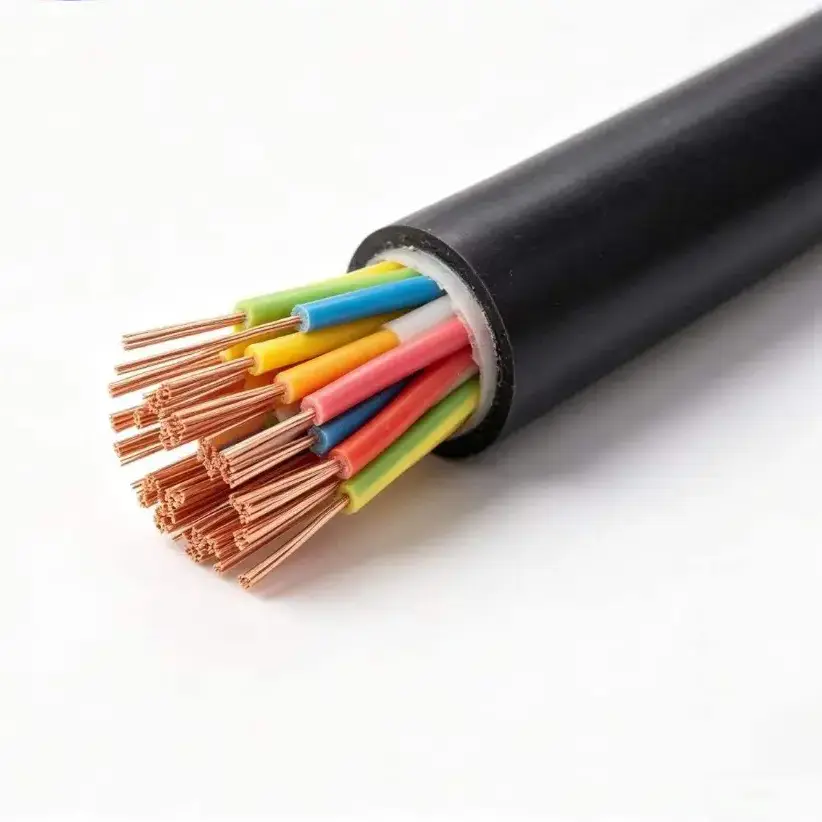

Az XLPE réz vezérlőkábel alacsony feszültségű vezérléshez, műszerezéshez és jeláramkörökhöz használható, ahol a szigetelőrendszernek meg kell felelnie a magasabb üzemi hőmérsékleteknek. A standard konstrukció a nagy tisztaságú oxigénmentes rézvezetőket XLPE szigeteléssel és PVC külső köpennyel kombinálja, páncélozatlan, árnyékolt és acélszalagos páncélozott konfigurációkkal, amelyek különböző beépítési körülményekhez érhetők el.

A mellékelt műszaki adatok 450/750V névleges feszültséget, 90°C maximális hosszú távú üzemi hőmérsékletet és 0,75-6 mm² szabványos vezeték-keresztmetszetet adnak meg. Az áramkörtől és a fektetési módtól függően a kábel szilárd vagy flexibilis vezetékekkel, többeres konfigurációval, árnyékolással, páncélzattal vagy WDZ alacsony füsttartalmú, nulla halogén konstrukcióval szállítható.

Termékleírás, méretek és műszaki paraméterek táblázata

Szerkezeti és elektromos jellemzők

1. XLPE szigetelés

A térhálósított polietilén képezi az elsődleges szigetelőréteget. A mellékelt specifikáció 90 °C-os maximális hosszú távú üzemi hőmérsékletet és 130 °C-os rövid távú túlterheléstűrést ad meg. Ez a hőmérsékleti tartomány az egyik fő oka annak, hogy fontolóra vegyük az XLPE szigetelést, amikor egy vezérlőberendezés az általános célú PVC-szigetelésű vezetékek jellemző körülményei felett működhet.

2. Rézvezető opciók

A vezeték 99,99%-ban nagy tisztaságú oxigénmentes rézből készült. A KYJV 1. osztályú tömör vezetőt használ, míg a KYJVR 5. osztályú rugalmas vezetővel szerepel. A vezeték konstrukciója ezért fix vezetékekhez vagy olyan telepítésekhez illeszthető, ahol további rugalmasságra van szükség.

3. PVC köpeny és funkcionális változatok

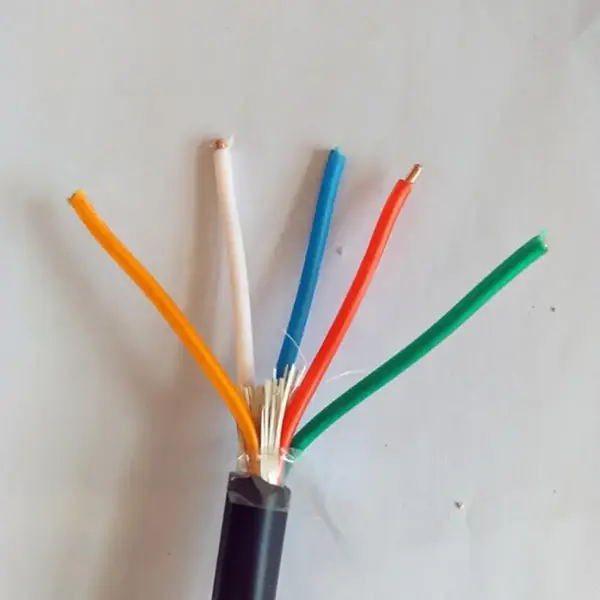

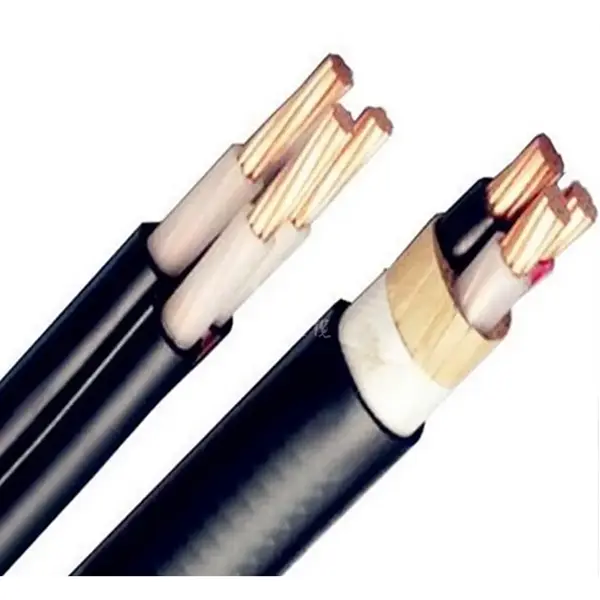

Az alapkivitelű külső burkolat PVC, továbbfejlesztett opcióként elérhető a WDZ alacsony füsttartalmú, nulla halogén változata. Az árnyékolt KYJVP rézfonatú árnyékolást ad, míg a KYJV22 acélszalagos páncélzatot használ a további mechanikai védelmet igénylő alkalmazásokhoz. Ezek a változatok lehetővé teszik, hogy a kábelszerkezetet a környező telepítéshez igazítsák, ahelyett, hogy minden projekthez egy konfigurációt használnának.

A megfelelő konfiguráció kiválasztása

A mag mennyiségének meg kell egyeznie a kábel által kiszolgált vezérlő-, műszer- vagy védelmi áramkörök számával. A szabványos tartomány 2-61 magot fed le, míg a vezeték keresztmetszete 0,75 és 6 mm² között van. A szükséges vezetékméretet az áramkör terhelése, a megengedett feszültségesés és a telepítési feltételek alapján kell meghatározni, nem pedig kizárólag a magok számával.

A telepítés feltételei határozzák meg, hogy szükség van-e további védelemre. A páncélozatlan KYJV vagy KYJVR kábeltálcákhoz, beltéri vezetékekhez és rögzített kábelárok-vezetékekhez készült. A KYJVP akkor jöhet számításba, ha az elektromágneses interferencia aggodalomra ad okot, míg a KYJV22 acélszalagos páncélzatot és mechanikai védelmet igénylő meghatározott telepítésekhez készült. A megadott minimális hajlítási sugár értékeket is figyelembe kell venni az útválasztás során.

Tipikus alkalmazások

1. Energetikai és elektromos berendezések

A kábel használható kisfeszültségű vezérléshez és jelvezetékekhez PV berendezésekhez, energiatároló rendszerekhez, inverterekhez, elektromos szekrényekhez és kapcsolódó berendezésekhez. Az XLPE szigetelés biztosítja a meghatározott 90°C-os hosszú távú üzemi hőmérséklet-tartományt olyan telepítéseknél, ahol a környezeti vagy berendezési hőmérséklet ilyen szintű szigetelési teljesítményt igényel.

2. Ipari automatizálás

A szerszámgépekhez, szivattyúkhoz, ventilátorokhoz, PLC-rendszerekhez és technológiai berendezésekhez való kapcsolószekrényekhez többeres vezérlőkábelekre lehet szükség, különböző vezeték- és telepítési konfigurációkkal. A flexibilis vezetékes változatok leegyszerűsíthetik az útválasztást a berendezés csatlakozói és a szekrények körül, míg az árnyékolt változatok elérhetők olyan áramkörökhöz, ahol az elektromágneses interferenciát kezelni kell.

3. Települési és építési infrastruktúra

A kábelcsalád használható földalatti közműalagutakban, kábelárkokban, épületvillamossági rendszerekben és egyéb rögzített kisfeszültségű vezérlőberendezésekben. Ahol a kábelek további mechanikai terhelésnek vannak kitéve, vagy közvetlen betemetést igényelnek, a páncélozott KYJV22 konfiguráció más telepítési lehetőséget kínál.

4. Power-System Control and Protection

Az alállomások, erőművek, elosztó helyiségek és elektromos berendezések kisfeszültségű szekunder áramkörei többeres vezérlőkábeleket használhatnak jelgyűjtésre, reteszelésre és berendezések vezérlésére. A végső modellt az áramkör funkciójához, a vezeték méretéhez, az árnyékolási követelményekhez és a beépítési módhoz kell igazítani.

5. Berendezések és mérnöki projektek exportálása

Exportorientált elektromos berendezések és mérnöki projektek esetén a kábel specifikációját a gyártás előtt meg kell erősíteni a vonatkozó projektkövetelmények alapján. A dokumentáció, a szállítási hossz, a tekercs típusa és a szükséges ellenőrzési jegyzőkönyvek a kábel modelljével és felépítésével együtt megadhatók.

Rendelés előtti műszaki ellenőrzés

Projekt árajánlat esetén az alapinformációk általában a kábel modelljét, a névleges feszültséget, a vezetőosztályt, a keresztmetszetet, a magmennyiséget és a szükséges hosszúságot tartalmazzák. Ha a kábelt elektromágneses interferenciát keltő berendezés közelében vezetik, az árnyékolás követelményét külön meg kell adni. A közvetlen temetést vagy a szabaddá tett telepítést is azonosítani kell, hogy értékelni lehessen a páncél szükségességét.

Exportmegrendeléseknél a csomagolást és a dokumentációt az árajánlattételi szakaszban vissza kell igazolni. A mellékelt specifikáció felsorolja a műanyag orsókat és a füstölt fa orsókat, valamint az egyedi szállítási hosszokat. A gyártás előtt meg kell határozni a speciális követelményeket is, mint például a WDZ alacsony füsttartalmú, nulla halogén konstrukciója vagy hidegálló változatai.

GYIK

1. Milyen szabványok vonatkoznak erre a kábelre?

A mellékelt termékadatokban a GB/T 9330 szerepel nemzeti szabványként. Ha egy tengerentúli projekthez további szabványok, tanúsítványok vagy ellenőrzési dokumentumok szükségesek, ezeket a követelményeket meg kell erősíteni a célpiac és a projekt specifikációi szerint.

2. Milyen vezetékméretek és magmennyiségek állnak rendelkezésre?

A szabványos vezeték-keresztmetszetek 0,75, 1,0, 1,5, 2,5, 4 és 6 mm². A szabványos magkonfigurációk 2-61 magból állnak, beleértve a több köztes magszámot is. Különleges magmennyiségek gyárthatók a projekt igényei szerint.

3. Mennyi az XLPE szigetelés üzemi hőmérséklete?

A mellékelt műszaki adatok 90°C-os maximális hosszú távú üzemi hőmérsékletet és 130°C-os rövid távú túlterheléstűrést adnak meg. A szabványos minimális fektetési hőmérséklet ≥0 °C, míg a hidegálló változat -30 °C-on történő közvetlen beépítésre van feltüntetve.

4. Mikor van szükség árnyékolt vagy páncélozott változatra?

Az árnyékolt KYJVP akkor jöhet számításba, ha elektromágneses interferenciát kell szabályozni a jel- vagy vezérlőáramkörben. A páncélozott KYJV22 további mechanikai védelmet igénylő fektetési körülményekre szolgál, beleértve a meghatározott közvetlen földalatti eltemetést. A minimális hajlítási sugárra vonatkozó követelmények eltérőek a páncél nélküli, árnyékolt és páncélozott szerkezeteknél.

5. Milyen elektromos vizsgálatokat írnak elő a szállítás előtt?

A mellékelt specifikáció 20 °C-on ≥1000 MΩ·km-es szigetelési ellenállást és a késztermék 3000 V/5 perc feszültségállósági tesztjét tartalmazza meghibásodás nélkül. A táblázat a szállítás előtti teljes ellenőrzést is megadja. Minden projektspecifikus ellenőrzési vagy harmadik fél általi tesztelési követelményt meg kell erősíteni a gyártás előtt.

6. Testreszabható a szállítási hossz és a kábel felépítése?

Igen. A mellékelt adatok testreszabott szállítási hosszokat tartalmaznak ±0,5%-os hossztűréssel. Speciális magmennyiségek, flexibilis vezetékkonstrukció, árnyékolás, páncélozás, WDZ füstmentes, nulla halogén konstrukció és hidegálló változatok adhatók meg a projektigény szerint.
