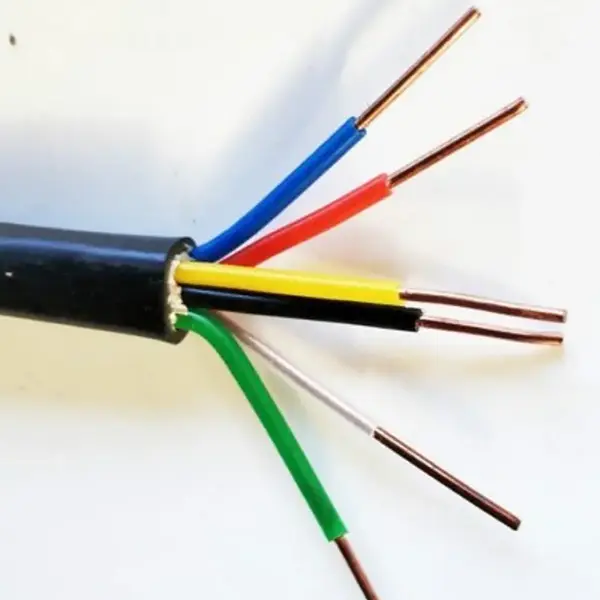

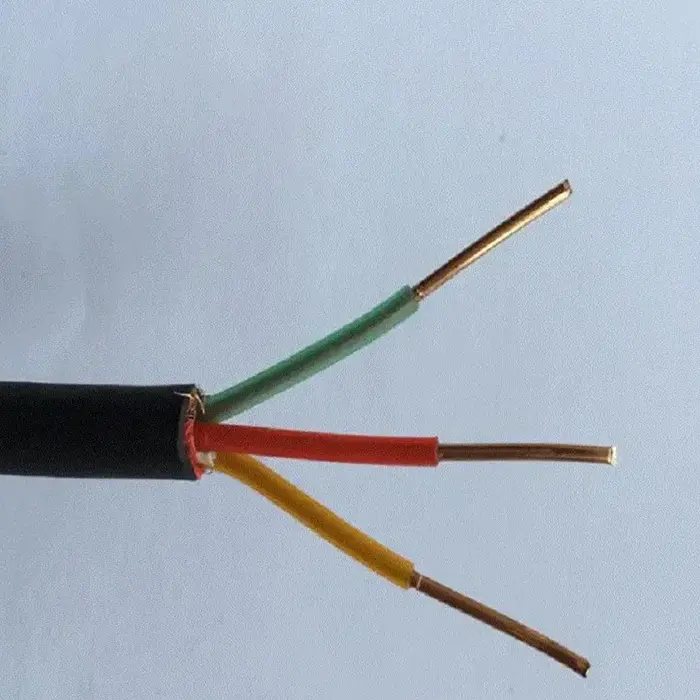

Lángálló XLPE réz vezérlőkábel

Termékmodellek: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP stb.

A lángálló XLPE réz vezérlőkábelt alacsony feszültségű vezérlő- és jeláramkörökben használják, ahol a láng terjedését korlátozni kell. A szabványos konstrukció egy oxigénmentes rézvezetőt XLPE szigeteléssel és egy lángálló külső köpennyel kombinál, szilárd vagy rugalmas vezetékkonfigurációkkal, amelyek különböző vezetékezési követelményekhez állnak rendelkezésre. Az árnyékolt és páncélozott változatok kiterjesztik a tartományt azokra a telepítésekre, ahol az elektromágneses interferenciát vagy a mechanikai védelmet is figyelembe kell venni.

Az XLPE szigetelést 90 °C-os maximális hosszú távú üzemi hőmérsékletre határozták meg, míg a kábel 450/750 V-os konfigurációkban kapható, több magszámmal és vezeték-keresztmetszetekkel. A Z(A, B, C) égésgátló fokozatok, árnyékolások, páncélzatok és speciális hosszúságok a vezérlőáramkörnek és a fektetési feltételeknek megfelelően választhatók.

Termékleírás, méretek és műszaki paraméterek táblázata

Felépítés és teljesítmény

1. XLPE szigetelés a megemelt hőmérséklet-szabályozó vezetékekhez

A szigetelőrendszer térhálós polietilénen alapul, nem pedig hagyományos PVC szigetelésen. A mellékelt specifikációk szerint az XLPE réteg maximális hosszú távú üzemi hőmérséklete 90 °C, rövid távú túlterhelési tűrése pedig 130 °C. Ez alkalmassá teszi a konstrukciót olyan vezérlőberendezésekhez és elektromos berendezésekhez, ahol a kábel magasabb üzemi hőmérsékletet szenvedhet.

2. Rézvezetők vezérlő- és jeláramkörökhöz

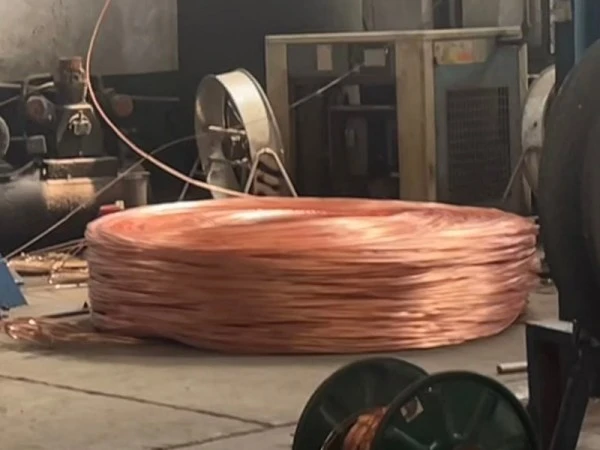

A vezeték specifikációja 99,99%-ban nagy tisztaságú oxigénmentes rézre vonatkozik, 1. osztályú tömör vezetékekkel és 5. osztályú sodrott hajlékony vezetékekkel. A merev és a rugalmas konstrukció közötti választás a bekötési módhoz, a kapcsok elrendezéséhez és a beépítési helyhez igazítható.

3. Lángálló burkolat és opcionális védelem

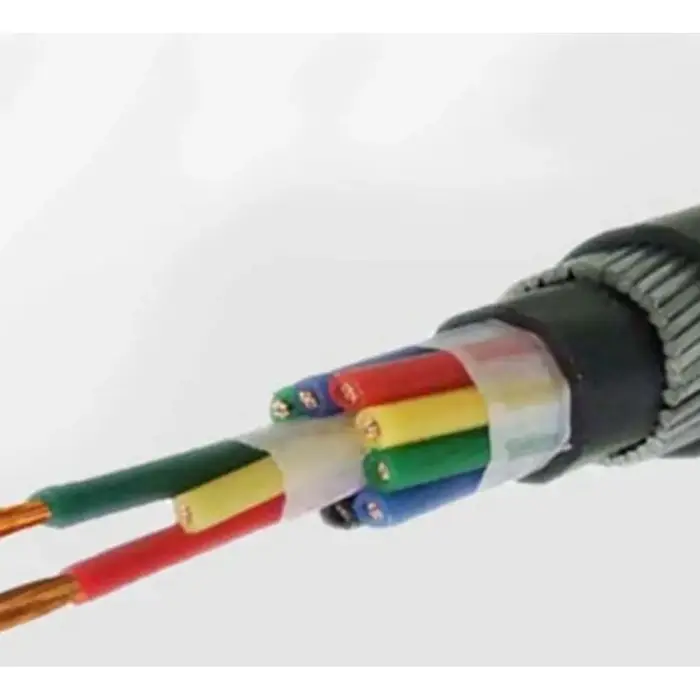

A külső burkolat lehet égésgátló PVC vagy polietilén (poliolefin), Z(A, B, C) égésgátló fokozatokkal. Az árnyékolt ZR-KYJYP és a páncélozott ZR-KYJV22 vagy ZR-KYJY23 konfigurációk további telepítési követelményeket is kielégítenek. Az árnyékolás akkor fontos, ha az elektromágneses interferenciát ellenőrizni kell, míg az acélszalagos páncél mechanikai védelmet nyújt meghatározott fektetési körülmények között.

A kábelkonfiguráció kiválasztása a telepítéshez

A megfelelő konstrukció nem csak a vezeték méretétől függ. A mag mennyiségének meg kell egyeznie a vezérlő- vagy jeláramkörök számával, míg a vezetékosztálynak meg kell felelnie a telepítési módnak. Kábeltálcákhoz és beltéri rögzített vezetékekhez elegendő lehet a páncélozatlan konstrukció. Az elektromágneses interferencia által érintett áramkörök esetében az árnyékolt változatok jöhetnek számításba, míg a páncélozott változatok olyan telepítéseknél alkalmazhatók, ahol a kábel mechanikai nyomásnak vagy közvetlen betemetési körülményeknek van kitéve.

A csökkentett füst- és halogénjellemzőket igénylő projekteknél külön meg kell adni a WDZ alacsony füsttartalmú égésgátló változatát. A minimális hajlítási sugarat is figyelembe kell venni a vezetés során: a mellékelt adatok a kábel külső átmérőjének ≥6-szorosát páncélozatlan változatoknál, ≥8-szorosát az árnyékolt változatoknál és ≥12-szeresét a páncélozott változatoknál tüntetik fel.

Tipikus alkalmazások

1. Tűzvédelmi és épületfelügyeleti rendszerek

Az égésgátló XLPE vezérlőkábelek beépíthetők tűzvédelmi berendezések, épületautomatizálási és kapcsolódó elektromos rendszerek kisfeszültségű vezérlőáramköreibe. A mag mennyiségét és a vezeték méretét a vezérlőberendezéshez és az áramkör elrendezéséhez kell igazítani, nem pedig csak a kábel teljes átmérője alapján.

2. Fotovoltaikus és energiatároló berendezések

A kapcsolószekrények, az inverterekkel kapcsolatos berendezések és az energiatároló rendszerek több kisfeszültségű jel- és vezérlőáramkört is tartalmazhatnak egy szűk beépítési területen. Az XLPE szigetelés magasabb üzemi hőmérsékleti tartományt biztosít, mint az alacsonyabb hőmérsékletű alkalmazásokhoz általánosan használt PVC vezérlőkábelek, az aktuális kábelspecifikációtól és működési feltételektől függően.

3. Ipari automatizálás és folyamatberendezések

The cable range can be used for control circuits associated with motors, pumps, fans, machine tools, PLC cabinets and other industrial equipment. Flexible conductor versions are useful where routing requires greater cable flexibility, while shielded constructions can be considered for signal circuits exposed to electromagnetic interference.

4. Földalatti közmű- és infrastruktúra-létesítmények

A páncélozott ZR-KYJV22 és ZR-KYJY23 konfigurációk lehetőséget biztosítanak a további mechanikai védelmet igénylő telepítésekhez, beleértve a meghatározott közvetlen betemetési alkalmazásokat is. A páncélozatlan változatok használhatók kábeltálcákban, beltéri vezetékekben és kábelárkokban, ahol a mechanikai védelmet már a beépítési mód biztosítja.

5. Erőteljesítményű berendezések és exportorientált projektek

Alállomások, erőművek, elektromos berendezések és tengerentúli projektek esetében a szükséges kábelspecifikációt meg kell erősíteni a projektszabvány, a feszültségosztály, a telepítési módszer és a dokumentációs követelmények alapján. A termékdokumentáció, a vizsgálati jegyzőkönyvek és a tekercscsomagolás a projekt szállítási követelményei szerint rendezhető.

Rendelés előtti műszaki ellenőrzés

Vezérlőkábel-projekt esetén a leghasznosabb információ, amelyet a gyártás előtt meg kell erősíteni, a szükséges feszültség, vezetőosztály, keresztmetszet, magok száma, égésgátlási minőség és a fektetési környezet. Az árnyékolást vagy a páncélozást meg kell határozni, ha az elektromágneses interferencia vagy a mechanikai védelem része a telepítési követelménynek.

A mellékelt műszaki adatok 0,75–6 mm² vezeték-keresztmetszetre és 2-61 eres szabványos magkonfigurációra vonatkoznak. A szállítási hossz személyre szabható, míg a kábelazonosítás többszínű, zöld-sárga földelőmaggal ellátott magokat használ. Exportrendelések esetén a csomagolás a szállítási követelményeknek megfelelően műanyag vagy fumigált fa orsókat tartalmazhat.

GYIK

1. Milyen szabványok vonatkoznak erre a kábelre?

A mellékelt termékleírásban a GB/T 9330 és a GB/T 19666 szerepel az alkalmazandó nemzeti szabványként. Ha egy projekt további tanúsítást, vizsgálati jelentéseket vagy exportdokumentációt igényel, a szükséges dokumentumlistát a gyártás előtt meg kell erősíteni.

2. Milyen hőmérsékleti tartomány van megadva az XLPE szigeteléshez?

A műszaki adatok 90°C-os maximális hosszú távú üzemi hőmérsékletet és 130°C-os rövid távú túlterhelési tűréshatárt adnak meg. A szabványos minimális fektetési hőmérséklet ≥0 °C, míg a hidegálló változat -30 °C-on közvetlen építésre van feltüntetve.

3. Milyen vezetékméretek és magkonfigurációk állnak rendelkezésre?

A szabványos vezeték-keresztmetszetek 0,75, 1,0, 1,5, 2,5, 4 és 6 mm². A szabványos magkonfigurációk 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 és 61 magot tartalmaznak, egyedi gyártáshoz pedig speciális magszámok állnak rendelkezésre.

4. Mikor kell árnyékolt vagy páncélozott változatot megadni?

Shielded ZR-KYJYP can be considered when the control circuit requires electromagnetic-interference protection. Armored ZR-KYJV22 or ZR-KYJY23 is intended for laying conditions where additional mechanical protection is required, including specified direct-burial applications. The bending-radius requirements differ between these constructions.

5. Mit kell megerősíteni egy projekt árajánlat esetén?

Adja meg a szükséges modellt, vezeték-keresztmetszetet, magmennyiséget, hozzávetőleges hosszt, fektetési módot és az esetleges árnyékolási, páncélozási, alacsony füst- vagy hidegállósági követelményeket. Exportrendeléseknél a rendeltetési helyre, a tekercsre vonatkozó követelményeket és a szükséges műszaki vagy vizsgálati dokumentumokat is meg kell erősíteni.

6. Lehet-e szállítani a kábelt egyedi hosszúságban?

Igen. A mellékelt specifikáció testreszabható szállítási hosszokat sorol fel ±0,5%-os hossztűréssel. A speciális magszámok és funkcionális konfigurációk is megbeszélhetők a projekt követelményei szerint.
