Réz PVC égésgátló vezérlőkábel

Termékmodellek: ZR-KVV, azaz Z(A,B,C,D)-KVV, ZR-KVVP nevezetesen Z(A,B,C,D)-KVVP, ZR-KVV22, azaz Z(A,B,C,D)-KVV22 stb.

A réz PVC égésgátló vezérlőkábel egy 450/750 V-os vezérlőkábel, amely nagy tisztaságú oxigénmentes rézvezetőket, csillámszalagot és lángálló PVC szigetelést és burkolatot tartalmaz. 1. osztályú tömör, 2. osztályú sodrott és 5. osztályú rugalmas vezetékkonstrukciók állnak rendelkezésre a különböző bekötési feltételekhez. A kábelt ipari létesítmények, épületek és egyéb kisfeszültségű elektromos rendszerek vezérlésére, felügyeletére és segédáramkörökre tervezték, ahol lángálló és tűzálló teljesítményre van szükség.

A kábelkonstrukció tartalmazhat opcionális rézhuzalfonatot vagy rézszalagos árnyékolást is, 2 és 61 mag közötti magmennyiséggel. A kiválasztás tehát a vezeték típusa, keresztmetszete, magmennyiség, árnyékolási követelmények, beépítési mód és a projekt tűzállósági követelményei alapján történhet.

Termékleírás Méretek és műszaki paraméterek táblázata

Felépítés és teljesítmény

Vezetéklehetőségek különböző bekötési feltételekhez

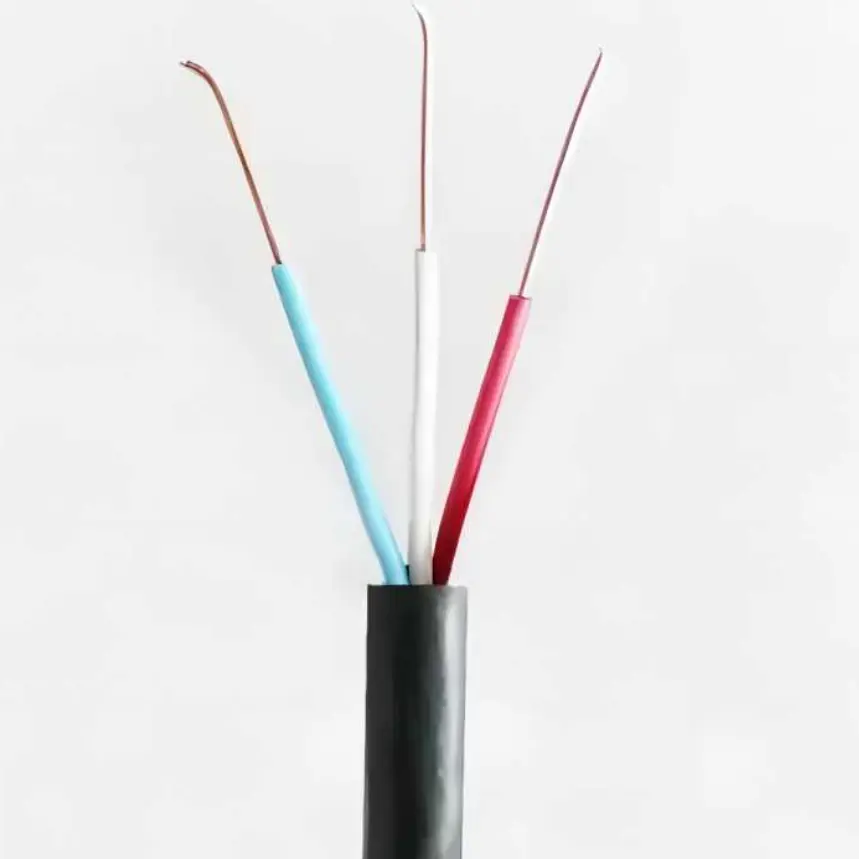

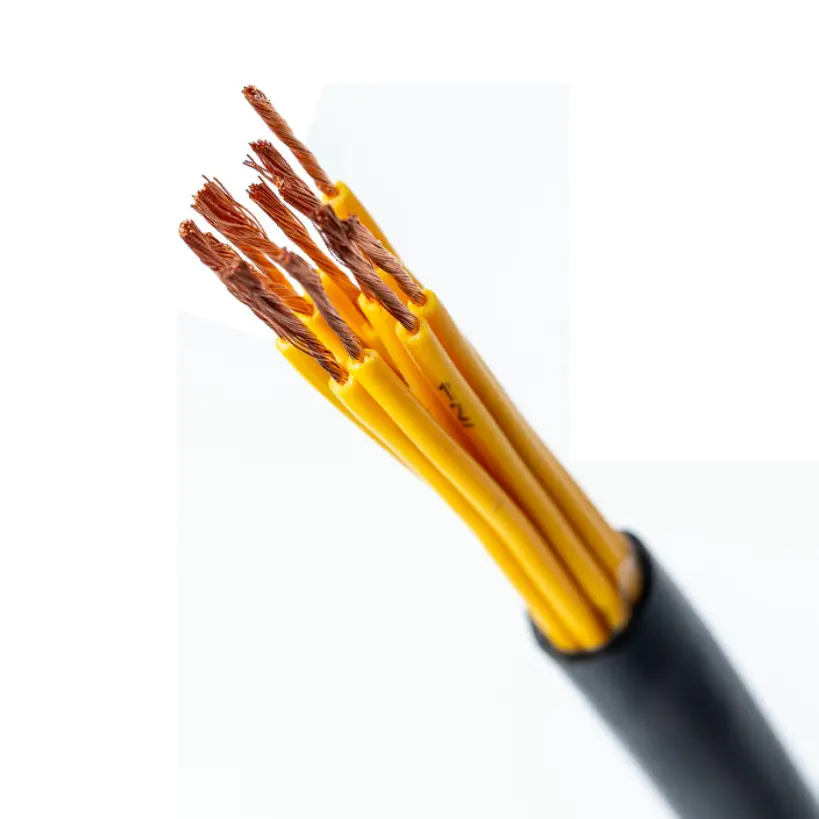

A kábel tömör, sodrott vagy hajlékony rézvezetővel is kapható. A tömör és sodrott konstrukciók ott használhatók, ahol a kábel útvonala viszonylag rögzített, míg a flexibilis vezetékek kényelmesebbek a szekrények huzalozására, berendezések csatlakoztatására és a könnyebb kábelkezelést igénylő telepítésekre. A megfelelő vezetékkonstrukciót a beépítési módnak és a mechanikai követelményeknek megfelelően kell kiválasztani.

Csillámszalag és PVC szigetelés

A csillámszalag képezi a tűzálló réteget a vezető körül, míg a PVC a fő elektromos szigetelést. A külső köpeny szintén égésgátló PVC-ből készül. Ez a kombináció egy meghatározott tűzálló szerkezetet és lángálló tulajdonságokat ad a kábelnek az alkalmazandó kábelkonfigurációhoz.

Opcionális árnyékolás

Azoknál az áramköröknél, ahol az elektromágneses interferenciát figyelembe kell venni, árnyékoló rétegként rézhuzalfonás vagy rézszalag-tekercs adható meg. A felsorolt ​​árnyékolási lefedettség ≥80%. Az árnyékolt konstrukciót a jel típusának, a környező elektromos berendezéseknek és a telepítési környezetnek megfelelően kell kiválasztani.

Ahol a kábel megfelel a gyakorlati vezetékezési követelményeknek

A réz PVC égésgátló vezérlőkábel fix és rugalmasabb vezérlő-huzalozási feltételekhez egyaránt konfigurálható. Ez csökkenti a teljesen eltérő vezetékkonstrukciók kiválasztásának szükségességét, ha egy projekt kapcsolószekrényeket, berendezés csatlakozásokat és rögzített kábelvezetéseket tartalmaz ugyanazon az elektromos rendszeren belül.

A vezérlő- és felügyeleti jeleket hordozó áramkörök esetében a vezető ellenállása fontos specifikáció, nem pedig egyszerű anyagleírás. A műszaki táblázat tartalmazza azokat a szigetelési ellenállási, feszültségállósági és vezetékellenállási követelményeket, amelyekkel a rendelés előtt műszaki visszaigazolást lehet végezni.

Ahol a tűzvédelem része az elektromos tervezésnek, akkor a kábel égésgátló és tűzálló tulajdonságait a kábelvezetéssel, a megtámasztási módszerekkel és a teljes tűzvédelmi rendszer követelményeivel együtt kell értékelni. A kábel teljesítményét nem szabad a telepítési módtól függetlenül figyelembe venni.

Alkalmazási forgatókönyvek

1. Tűzvédelmi rendszerek: Tűzvédelmi vezérlőszekrények, riasztással kapcsolatos áramkörök, füstelvezető berendezések és tűzoltóvíz-szivattyú vezérlőrendszerek.

2. Áramellátás: Elektromos vezérlőszekrények, generátorkészlet segédáramkörök és vezérlő- vagy jelvezetékek az áramelosztó helyiségekben.

3. Ipari automatizálás: Vezérlőrendszerek gyártósorokhoz, gépekhez és technológiai berendezésekhez, ahol lángálló kábelezésre van szükség.

4. Épületvillamossági rendszerek: Liftvezérlő rendszerek, központi légkondicionáló berendezések, alagsori géptermek és egyéb épületautomatizálási alkalmazások.

5. Általános ipari berendezések: Szennyvíztisztító berendezések, szárítóvezetékek, szerszámgépek és egyéb kiegészítő vezérlőáramkörök.

Minőségi és műszaki ellenőrzés

A műszaki beszerzéseknél a fő ellenőrzési pontok közé tartozik a vezeték felépítése, a vezeték keresztmetszete, a PVC szigetelés vastagsága, a szigetelési ellenállás, az ellenállási feszültség, a vezeték ellenállása, az árnyékolás konfigurációja és az előírt tűzállósági követelmények. Ezek a paraméterek gyakorlatiasabb alapot adnak a termékelfogadáshoz, mint a kábelminőség általános leírása.

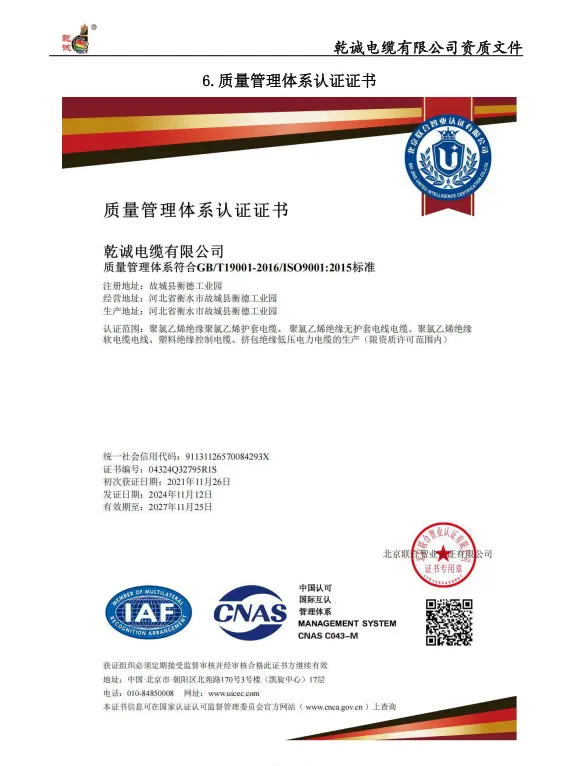

A Qiancheng a megrendelt kábelkonfigurációnak megfelelően biztosítja a vonatkozó termékleírásokat és műszaki dokumentációt. Mérnöki és exportprojektek esetén a vizsgálati jelentésekre, tanúsítványokra, ellenőrzési jegyzőkönyvekre, csomagolásra és kábelhosszra vonatkozó követelményeket a gyártás előtt meg kell erősíteni.

Specifikáció kiválasztási útmutató

Vezető keresztmetszete

A rendelkezésre álló vezeték-keresztmetszet 0,5 mm² és 10 mm² között van. A kiválasztásnak az áramkör funkcióján, az elektromos terhelésen, a megengedett vezetékellenálláson és a vonatkozó telepítési követelményeken kell alapulnia.

Magmennyiség

A szabványos konfiguráció 2-61 magot fed le. A mag mennyiségét a berendezés vagy projekt által igényelt vezérlő-, felügyeleti és segédáramkörök számából kell meghatározni.

Árnyékolási követelmények

Ha a jel interferencia aggodalomra ad okot, megfontolható a rézhuzalfonás vagy rézszalag árnyékolás. A szükséges árnyékolási módot meg kell erősíteni az elektromos környezet és a vezérlőrendszer követelményei szerint.

Tűzteljesítmény

A műszaki táblázat legalább 830 ℃ tűzveszélyességi feltételt határoz meg 90 percig, valamint a GB/T 19666 szerinti égésgátló követelményeket. A szükséges vizsgálati feltételeket és dokumentációt a megrendelés leadása előtt meg kell erősíteni a tényleges projektspecifikációval.

GYIK

1. Milyen szabványok vonatkoznak erre a kábelre?

A műszaki adatok a GB/T 9330-ra hivatkoznak az egyenáramú vezetékek ellenállására és a GB/T 19666-ra a felsorolt ​​égésgátló követelményekre. Az exportprojekthez szükséges minden további tanúsítványt vagy vizsgálati dokumentációt a megrendelt kábelkonfigurációnak megfelelően meg kell erősíteni.

2. Milyen vezetékkonstrukciók állnak rendelkezésre?

A kábel konfigurálható tömör merev vezetőkkel vagy többszálú rugalmas vezetékekkel. A megfelelő konstrukció attól függ, hogy a telepítés rögzített, kapcsolószekrényen keresztül van-e elvezetve, vagy nagyobb rugalmasságot igényel a telepítés során.

3. Milyen keresztmetszetek és magmennyiségek állnak rendelkezésre?

A felsorolt ​​vezeték-keresztmetszet 0,5 mm² és 10 mm² között van, a magmennyiség 2 és 61 mag között van. A végső kombinációt az áramkör kialakításának és a kábelkonfigurációnak megfelelően kell megerősíteni.

4. Árnyékolható a kábel?

Igen. Választható árnyékoló rétegként rézhuzalfonás vagy rézszalagos tekercselés adható meg, ≥80%-os árnyékolási lefedettséggel.

5. Hol használják általánosan ezt a réz PVC égésgátló vezérlőkábelt?

Tűzvédelmi rendszerekben, erőművekben, ipari automatizálási berendezésekben, épületvillamossági rendszerekben és egyéb ipari alkalmazásokban vezérlésre, felügyeletre és segédáramkörökre használják, ahol a meghatározott égésgátló és tűzálló tulajdonságok szükségesek.

6. Milyen információk szükségesek az árajánlathoz?

Adja meg a szükséges modellt, vezetéktípust, keresztmetszetet, magmennyiséget, árnyékolási követelményt, kábelhosszt, telepítési környezetet és az alkalmazandó tűzállósági követelményeket. Minden szükséges vizsgálati jelentést, bizonyítványt vagy kiviteli dokumentációt szintén előre meg kell határozni.
