Réz PVC tűzálló vezérlőkábel

Alaptermékmodell: N-KVV(NH-KVV).

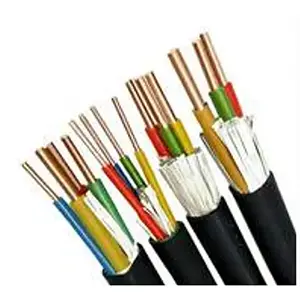

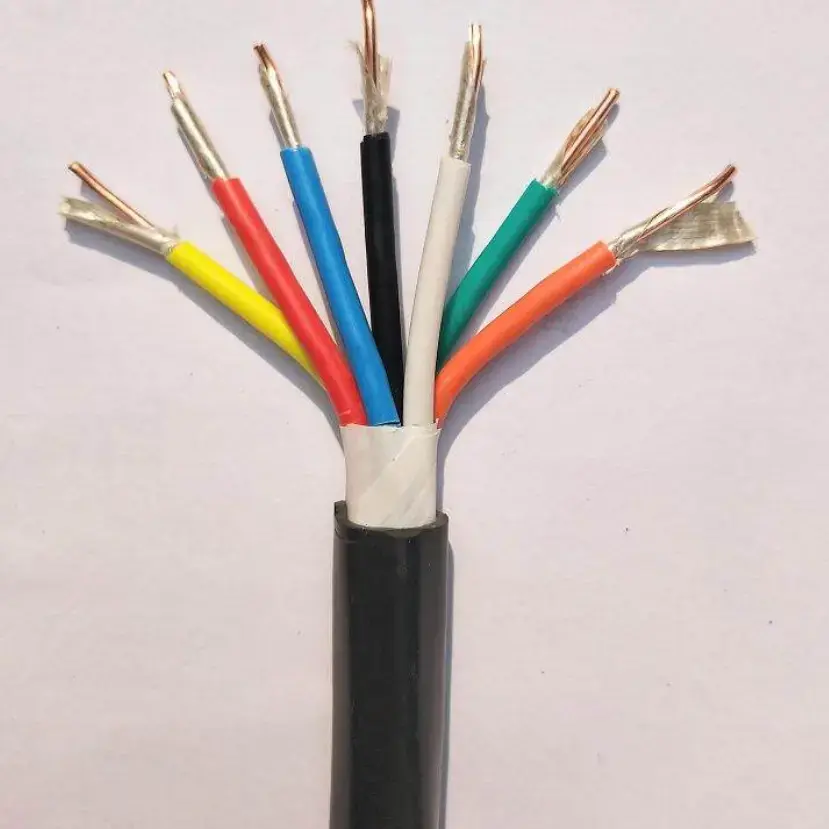

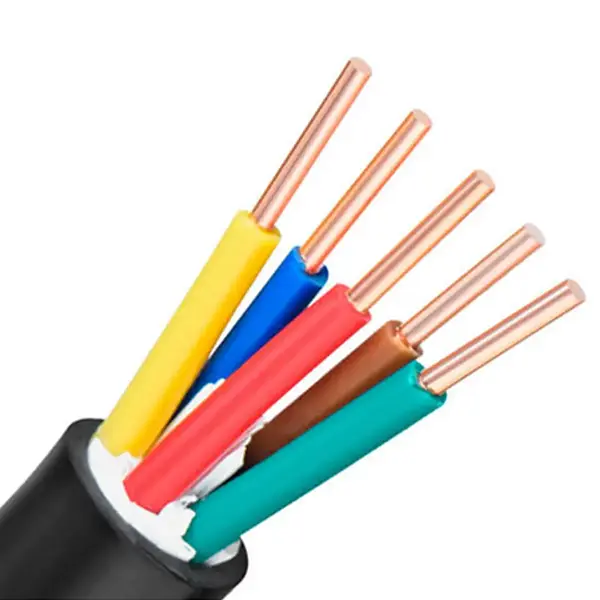

A réz PVC tűzálló vezérlőkábel rézvezetőt, csillámszalagos tűzálló réteget és PVC szigetelést és burkolatot egyesít a tűzálló kábelépítést igénylő vezérlő- és segédáramkörökhöz. A 450/750 V-os kábelt olyan alkalmazásokhoz tervezték, ahol a rendszertervezés részét képezi az áramkör folytonosságának fenntartása meghatározott ideig tűzveszélyes állapotban. A vezeték felépítésétől függően a kábel 1. vagy 5. osztályú rézvezetőkkel konfigurálható.

A csillámszalag képezi a kulcsfontosságú tűzálló réteget a vezető körül, míg a rugalmas vezeték opciók megkönnyítik a kábel átvezetését a kábeltálcákon, kapcsolószekrényeken és berendezések csatlakozásain. A specifikáció kiválasztásakor figyelembe kell venni a vezeték keresztmetszetét, a mag mennyiségét, a beépítési feltételeket és a teljes elektromos rendszer tűzállósági követelményeit.

Termékleírás Méretek és műszaki paraméterek táblázata

Tűzálló konstrukció és kábeltervezés

Mica-Tape tűzálló réteg

A vezető körül csillámszalag van elhelyezve, mint fő tűzálló alkatrész. Tűz esetén ez a réteg arra szolgál, hogy fenntartsa az elektromos szigetelést a meghatározott vizsgálati körülmények között, és segítse az áramkör folytonosságának megőrzését a szükséges ideig. A tényleges tűzállósági besorolást meg kell erősíteni a projekt vonatkozó termékleírásával és vizsgálati módszerével.

Rézvezető opciók

A vezeték felépítése a szükséges kábelkonfigurációtól függően 1. vagy 5. osztályú rézre épülhet. A műszaki táblázat tartalmazza a vezetékek mennyiségét, keresztmetszetét és a 20 ℃ egyenáramú ellenállás értékeit, lehetővé téve az elektromos paraméterek ellenőrzését a specifikáció megerősítése előtt.

PVC szigetelés és burkolat

A PVC biztosítja az elsődleges szigetelést a vezető körül, és hozzájárul a kábel általános mechanikai védelméhez. A felsorolt ​​szigetelés vastagsága a névleges keresztmetszet függvényében változik, ezért a kábel specifikációját a szükséges vezetékmérettel és beépítési feltételekkel együtt kell kiválasztani.

Hogyan illeszkedik a kábel a tűzvédelmi vezérlőrendszerekhez

A réz PVC tűzálló vezérlőkábel olyan áramkörökhöz készült, ahol a vezérlő, riasztó, felügyelet vagy kiegészítő funkcióknak adott ideig rendelkezésre kell állniuk egy tűzesemény alatt. A tipikus áramkörök közé tartoznak a tűzvédelmi vezérlőszekrények, füstelvezető berendezések, tűzoltó szivattyúk és egyéb elektromosan vezérelt rendszerek.

A tűzálló funkciót a teljes áramköri tervezés részének kell tekinteni. A kábelvezetés, a támogatási módszer, a csatlakoztatott berendezések, a telepítési környezet és a szükséges tűzállósági besorolás egyaránt befolyásolhatja a rendszer végső teljesítményét.

Alkalmazási forgatókönyvek

1. Tűzvédelmi tervezés: Tűzvédelmi összekötő kapcsolószekrények, tűzjelző rendszerek, füstelvezető ventilátorok és tűzoltóvíz-szivattyú vezérlőáramkörök.

2. Erőművek: Elektromos vezérlőszekrények, generátorkészletek másodlagos vezérlővezetékei és vezérlő- vagy jelvezetékek az áramelosztó helyiségekben.

3. Kohászati ​​ipar: Automatikus kezelőkonzolok és vezérlőáramkörök gyártósor-berendezésekhez kohászati ​​műhelyekben.

4. Épületépítés: Alagsori géptermek, központi légkondicionáló rendszerek és liftek tűzvédelmi kapcsolódási vezérlőrendszerei.

5. Általános iparág: Szennyvízkezelő berendezések, szárító gyártósorok és szerszámgépeket támogató vezérlőáramkörök, ahol tűzálló konstrukció szükséges.

Gyakorlati kiválasztási szempontok

1. Vezető keresztmetszete

A szükséges keresztmetszetet az elektromos terhelésből, az áramköri funkcióból, a megengedett vezetékellenállásból és a vonatkozó beépítési követelményekből kell meghatározni. A rendelkezésre álló adatok 0,5 mm² és 6 mm² közötti névleges keresztmetszetekre vonatkoznak.

2. Magmennyiség

A mag mennyiségének meg kell felelnie a szállítandó vezérlő-, riasztó-, felügyeleti és segédáramkörök számának. A táblázat az ajánlott magkonfigurációkat sorolja fel 61 magon keresztül, és egyedi magmennyiségek állnak rendelkezésre a mellékelt specifikáció szerint.

3. Rugalmasság és telepítési útvonal

Ahol a kábeleknek kapcsolószekrényeken, tálcákon vagy berendezések csatlakozásain kell áthaladniuk, a vezeték felépítését és a megengedett hajlítási feltételeket együtt kell figyelembe venni. A szükséges hajlítási sugarat a vonatkozó kábelspecifikáció alapján kell megerősíteni, nem pedig kizárólag a vezeték típusát feltételezni.

4. Tűzállósági követelmények

A tűzálló kábeleket a szükséges vizsgálati időtartam, a tűzveszélyességi feltételek és a rendszerszabvány szerint kell kiválasztani. A kábelt nem szabad csak a „tűzálló” kifejezéssel meghatározni; az előírt teljesítményosztályozást és az alátámasztó vizsgálati dokumentációt is meg kell erősíteni.

Minőségi és műszaki ellenőrzés

A projektbeszerzésnél a fő ellenőrzési pontok közé tartozik a vezeték anyaga és felépítése, névleges keresztmetszete, vezeték ellenállása, csillámszalag konfiguráció, PVC szigetelés vastagsága és a kész kábel méretei. Ezek a mérhető jellemzők gyakorlati alapot adnak a mellékelt kábel és az elfogadott műszaki specifikáció összehasonlításához.

Export- vagy mérnöki megrendeléseknél a Qiancheng koordinálja a szükséges termékdokumentációt a kábel specifikációinak és a projekt követelményeinek megfelelően. Ha külön tűzállósági vizsgálati jegyzőkönyvre, tanúsítványra vagy vizsgálati dokumentumra van szükség, azt a megrendelés visszaigazolása előtt azonosítani kell, hogy a vonatkozó dokumentációt össze lehessen hasonlítani a tényleges kábelkonfigurációval.

GYIK

Mekkora ennek a réz PVC tűzálló vezérlőkábelnek a névleges feszültsége?

A névleges feszültség 450/750V. Szabályozási, felügyeleti és segédáramkörökhöz való, ahol az előírt tűzálló konstrukció szükséges.

Milyen anyag biztosítja a tűzálló funkciót?

A csillámszalagot tűzálló rétegként használják a vezető körül. Feladata az elektromos szigetelés és az áramkör folytonosságának fenntartása az előírt tűzvizsgálati körülmények között.

Milyen vezetékméretekre vonatkozik a specifikációs táblázat?

A táblázat a 0,5 mm² és 6 mm² közötti névleges keresztmetszeteket tartalmazza, a megfelelő vezetékkonfigurációkkal, PVC szigetelés vastagságával és 20 ℃ egyenáramú vezetékellenállás értékekkel.

Hány mag konfigurálható?

A felsorolt ​​ajánlott magszámok: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 és 61. Az egyedi magmennyiségek a projekt specifikációja szerint egyeztethetők.

Hol használható ez a réz PVC tűzálló vezérlőkábel?

Alkalmazható tűzvédelmi vezérlőrendszerekben, erőművi vezérlőáramkörökben, kohászati ​​berendezésekben, épületgépészeti és elektromos rendszerekben, szennyvíztisztító berendezésekben és egyéb ipari szabályozási alkalmazásokban, ahol tűzálló kábelépítés szükséges.

Milyen információkat kell megadni egy projekt árajánlathoz?

A specifikáció megerősítéséhez hasznos megadni a szükséges modellt, vezeték-keresztmetszetet, magmennyiséget, kábelhosszt, beépítési környezetet, tűzállósági követelményeket és minden szükséges műszaki dokumentumot vagy vizsgálati jegyzőkönyvet.
