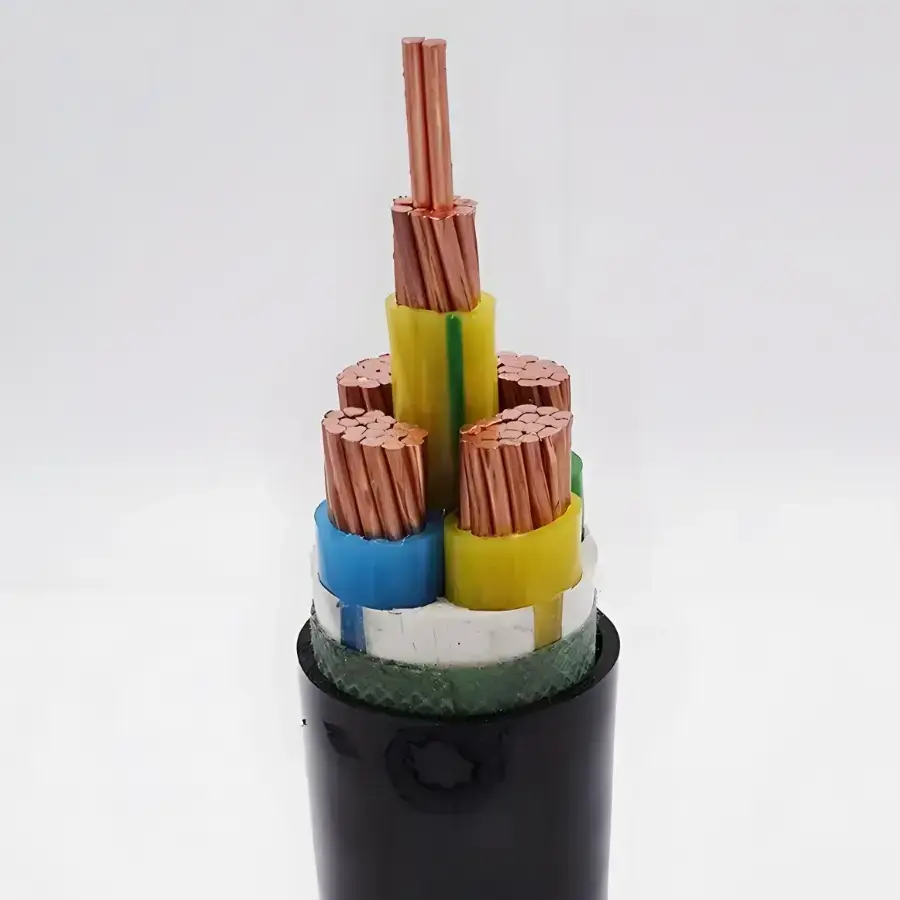

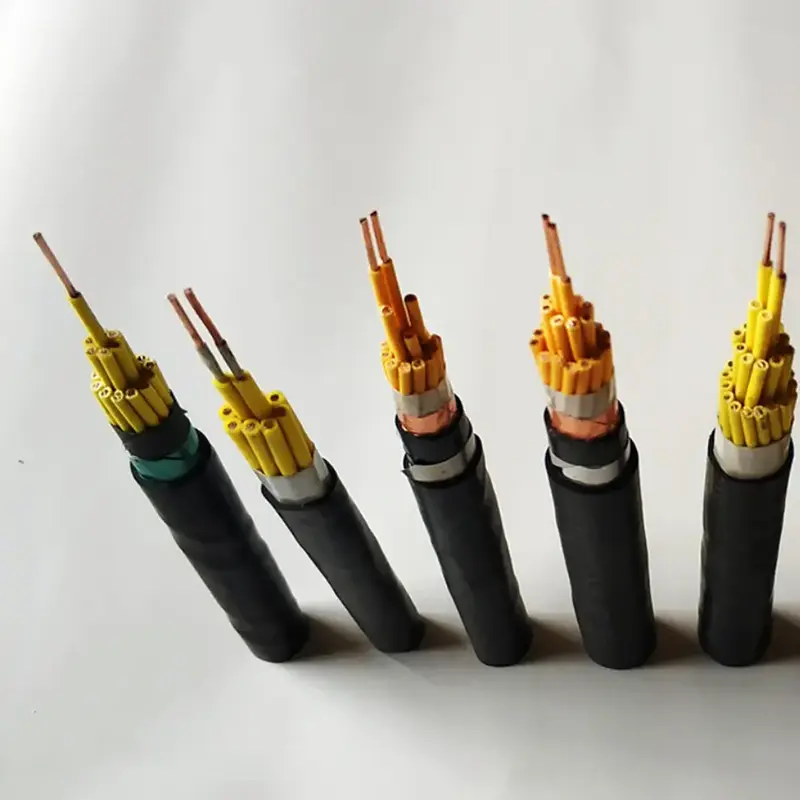

XLPE tűzálló réz vezérlőkábel

Termékmodellek: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 stb.

A tűzvédelmi és vészhelyzeti vezérlőrendszerekben a vezérlőkábelnek továbbra is elektromos jeleket kell továbbítania, ha rendellenes hőnek vagy tűznek van kitéve. Az XLPE tűzálló réz vezérlőkábel ezekhez az alacsony feszültségű áramkörökhöz készült, lefedi a beltéri útvonaltervezési konfigurációkat, az árnyékolt jelvezetékeket és a mechanikusan védett telepítéseket. Termékpalettája páncélozatlan, árnyékolt és páncélozott konstrukciókat tartalmaz a különböző fektetési körülményekhez igazodva.

A kábel rézvezetőt, XLPE szigetelést és kétrétegű szintetikus csillámszalag tűzálló szerkezetet tartalmaz. A mellékelt műszaki adatok az XLPE szigetelés maximális hosszú távú üzemi hőmérsékletét 90 ℃-ban határozzák meg. A magszám, a vezeték-keresztmetszet, az árnyékolás és a páncélozás a vezérlőáramkör, a berendezés csatlakoztatása és a telepítési mód szerint választható meg.

Termékleírás, méretek és műszaki paraméterek táblázata

Felépítés és tűzálló teljesítmény

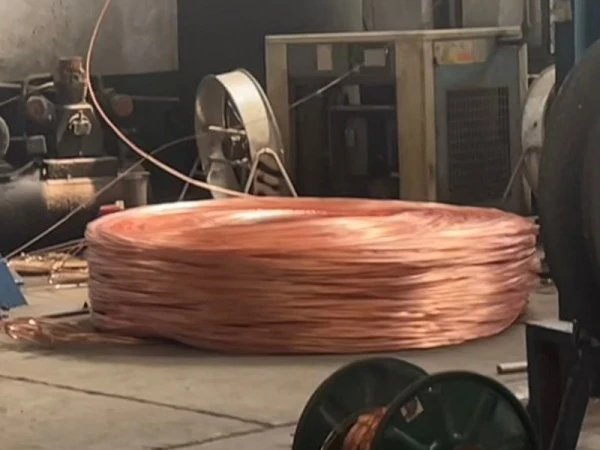

Nagy tisztaságú rézvezető

A mellékelt specifikáció 99,99%-ban nagy tisztaságú oxigénmentes rezet azonosít vezető anyagként. Az 1. osztályú tömör vezetékek az N-KYJV-hez vannak felsorolva, míg a megfelelő rugalmas modellekhez rugalmas vezetékkonfigurációk állnak rendelkezésre. A 0,75 és 6 mm² közötti keresztmetszetek és 2 és 61 közötti magmennyiségek vannak felsorolva, ami lehetővé teszi a kábel konfigurációjának a különböző vezérlőáramkör-elrendezésekhez való hozzáigazítását.

XLPE szigetelés

Az XLPE térhálósított polietilén képezi az elsődleges szigetelőréteget. A műszaki adatok 90 ℃ maximális hosszú távú üzemi hőmérsékletet és 130 ℃ rövid távú túlterheléstűrést adnak meg. Ezt a hőmérsékleti tartományt a vezeték terhelésével, a környezeti feltételekkel és a tényleges telepítési környezettel együtt kell figyelembe venni a kábel kiválasztásakor.

Kétrétegű csillám tűzálló szerkezet

A tűzálló réteg kétrétegű szintetikus csillámszalagból készült. A mellékelt specifikáció szerint a kábel 90 percig feszültség alatt maradhat 830 ℃-nál nem alacsonyabb nyílt tűz hőmérsékleten. A tűzálló réteg ezért kulcsfontosságú eleme a vészhelyzeti vezérlő- és jeláramkörök kábelszerkezetének, ahol az áramkör folyamatos működése előírásra került.

Lángálló külső köpeny

A külső burkolat lángálló poliolefinként van meghatározva. Amellett, hogy védi a belső kábelszerkezetet a telepítés és szervizelés során, a köpeny célja a láng terjedésének korlátozása a megadott tűzállósági feltételek mellett.

Modellek különböző telepítési feltételekhez

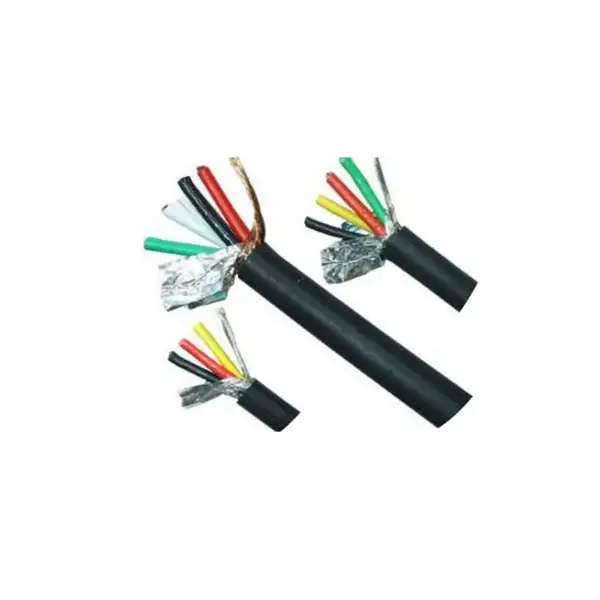

A páncélozatlan NH-KYJY/NH-KYJYR konstrukció minimális hajlítási sugara a kábel külső átmérőjének 6-szorosa, és használható kábeltálcákhoz, beltéri vezetékekhez és kábelárkokhoz. Ahol az elektromágneses interferencia aggodalomra ad okot, az árnyékolt NH-KYJYP konfiguráció rézfonatos árnyékolást biztosít legalább 80%-os meghatározott lefedettséggel.

A mechanikai nyomásnak vagy föld alatti telepítésnek kitett útvonalakon az N-KYJV22 és N-KYJY23 kétrétegű acélszalag páncélzattal és a kábel külső átmérőjének 12-szeresének megfelelő minimális hajlítási sugárral szerepel. A páncélozott szerkezet kiválasztása előtt meg kell erősíteni a beépítési módot, a mechanikai hatást, a temetési feltételeket és a szükséges védelmi szintet.

Hol használják a kábelt

Tűzvédelmi rendszerek

A tűzjelzők, sprinkler szivattyúk, füstelvezető ventilátorok, tűzoltó redőnyök és vészvilágítás vezérlő- és jelzőáramkörei ott használhatják a kábelt, ahol a szükséges tűzállósági és elektromos paraméterek megfelelnek a projekt specifikációjának.

Földalatti és zárt létesítmények

Alagutak, átfogó közműfolyosók, földalatti parkolók és egyéb zárt terek tűzálló vezérlővezetékeket igényelhetnek a vészhelyzeti berendezések és a tűzvédelmi összekötő rendszerek számára.

Új energia létesítmények

A fotovoltaikus erőművek, az energiatároló berendezések helyiségei és a töltési infrastruktúra vészhelyzeti vezérlőáramköröket foglalhatnak magukban, ahol a hőmérsékletet, a tűzteljesítményt és a telepítési feltételeket együtt kell figyelembe venni.

Köz- és nagy kihasználtságú épületek

A kórházakban, iskolákban, bevásárlóközpontokban, repülőtereken és irodaházakban szükség lehet tűzálló vezérlőáramkörökre a vészhelyzeti rendszerek és az épület-kiszolgáló berendezések számára.

Ipari létesítmények

Kohászati, vegyipari és egyéb ipari üzemek tűzálló vezérlővezetékeket használhatnak a berendezések leállításához, riasztáshoz, vészszellőztetéshez és a kapcsolódó vezérlési funkciókhoz, a vonatkozó projektkövetelményeknek megfelelően.

Exportált elektromos berendezések

A kábel megadható a tengerentúli projektekhez szánt elektromechanikus berendezések vagy tűzvédelmi rendszerek részeként, a szükséges szabványokkal, vizsgálati dokumentációval és csomagolással, a célpiacnak megfelelően.

Műszaki ellenőrzés és beszerzési szempontok

Tűzálló vezérlőkábel esetén az ellenőrzésnek többet kell kiölnie, mint a vezeték anyagát. A vezeték keresztmetszetének, a mag mennyiségének, a szigetelési ellenállásnak, a feszültségállósági eredménynek, a tűzálló rétegnek, a burkolat anyagának és az alkalmazandó beépítési feltételeknek meg kell felelniük a projekt specifikációjának.

A mellékelt adatok 3000 V/5 percet adnak meg a késztermék feszültségállósági vizsgálatához, és legalább 1000 MΩ·km szigetelési ellenállást 20 ℃-on. A projekt beszerzéséhez a szükséges vizsgálati jelentéseket, tanúsító dokumentumokat és az alkalmazandó rendeltetési piaci szabványokat a pontos kábelmodell alapján kell megerősíteni, nem pedig a termékkategória egészét.

Export rendelés esetén a csomagolás a mellékelt specifikáció szerint műanyag fóliával és műanyag vagy fertőtlenített fa tekercsekkel is megoldható. A mag azonosítását, a szállítási hosszt és az árnyékolással, páncélozással vagy alacsony füsttartalmú halogénmentes szerkezettel kapcsolatos követelményeket fel kell tüntetni a rendelési specifikációban.

Hogyan kell megadni a kábelt egy projekthez

Először ellenőrizze a vezérlőáramkör feszültségét és a szükséges tűzvédelmi szintet. Ezután határozza meg a vezeték keresztmetszetét és a magok számát a csatlakoztatott berendezés és az áramkör kialakítása szerint. Ha a kábel útvonala elektromágneses interferenciával járó területen halad át, akkor árnyékolt konstrukció jöhet szóba. Közvetlen eltemetéshez vagy mechanikusan kitett útvonalakhoz páncélozott modellre lehet szükség.

A beépítési útvonal meghatározza a minimális hajlítási sugarat is. A páncélozatlan változatok legalább 6-szoros kábel külső átmérőjét, az árnyékolt változatok legalább 8-szorosát, a felsorolt ​​páncélozott változatok pedig legalább 12-szeresét igénylik. Alagutak, kórházak, bevásárlóközpontok vagy más nagy kihasználtságú helyeket érintő projektek esetén a szükséges alacsony füstgáz-halogénmentes vagy egyéb speciális kábelkonstrukciót a projektleírásban meg kell erősíteni a megrendelés előtt.

GYIK

1. Milyen szabvány van megadva ehhez a kábelhez?

A mellékelt műszaki táblázat a GB/T 9330-at határozza meg a termékre vonatkozó szabványként. Tengerentúli projekteknél a szükséges nemzetközi szabványt, tanúsítási dokumentumokat és vizsgálati követelményeket a célpiacnak és a pontos kábelkonstrukciónak megfelelően meg kell erősíteni.

2. Milyen a tűzálló felépítés és meddig maradhat feszültség alatt az áramkör?

A kábel tűzálló rétegként kétrétegű szintetikus csillámszalagot használ. A mellékelt műszaki adatok 90 perces folyamatos feszültségellátást írnak elő 830 ℃-nál nem alacsonyabb nyílt tűz mellett. A tényleges tűzállósági besorolást és a vizsgálati dokumentációt a megrendelt modell és a vonatkozó projektszabvány alapján kell ellenőrizni.

3. Milyen vezetékméretek és magmennyiségek állnak rendelkezésre?

A felsorolt ​​szabványos vezeték-keresztmetszetek 0,75, 1,0, 1,5, 2,5, 4 és 6 mm². A szabványos magsorozatok 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 és 61 magot tartalmaznak. A speciális magszámok a projekt követelményei szerint megbeszélhetők.

4. Léteznek-e árnyékolt és páncélozott változatok?

Igen. Az árnyékolt NH-KYJYP rézfonatos árnyékolással és legalább 80%-os lefedettséggel szerepel a listán. Az N-KYJV22 és az N-KYJY23 kétrétegű acélszalagos páncélzattal rendelkezik. A modellt az elektromágneses interferencia, a mechanikai expozíció és a telepítési mód szerint kell kiválasztani.

5. Milyen hajlítási sugarat kell betartani a szerelés során?

A mellékelt specifikáció szerint a páncélozatlan NH-KYJY/NH-KYJYR minimális hajlítási sugara a kábel külső átmérőjének 6-szorosa, az árnyékolt NH-KYJYP legalább 8-szoros, a páncélozott N-KYJV22 vagy N-KYJY23 pedig legalább 12-szeres hajlítási sugarat igényel.

6. Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a kívánt modellt, a vezeték keresztmetszetét, a mag mennyiségét, a kábel hosszát, a névleges feszültséget, a fektetési módot és a telepítési környezetet. Ha árnyékolásra, acélszalagos páncélozásra, halogénmentes konstrukcióra, speciális szállítási hosszra vagy exportcsomagolásra van szükség, ezeket az adatokat is fel kell tüntetni, hogy a specifikáció és a dokumentáció pontosan párosítható legyen.
