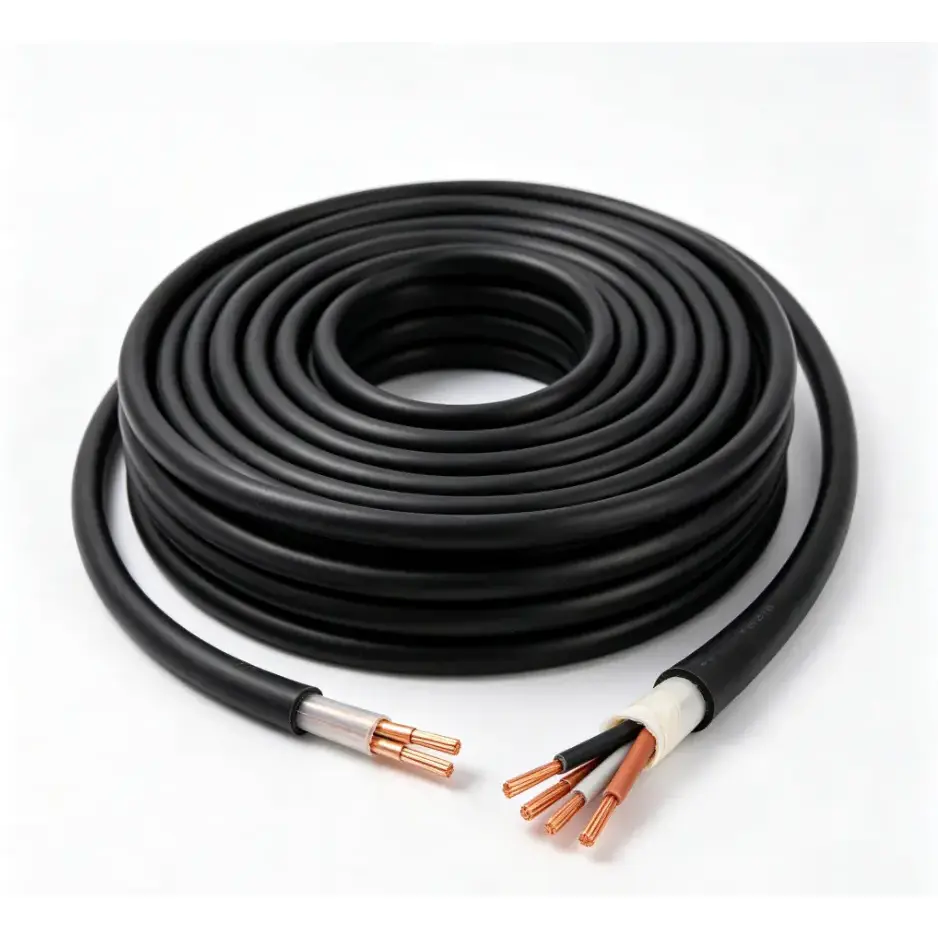

Réz PVC tűzálló, rugalmas vezérlőkábel

Termékmodellek: N(NH)-KVVR, N(NH)-KVVRP stb.

A réz PVC tűzálló, rugalmas vezérlőkábel olyan vezérlő- és jeláramkörökhöz készült, ahol a rugalmas telepítési és tűzállósági követelményeket együtt kell figyelembe venni. 5. osztályú rugalmas rézvezetőket, csillámszalagos tűzálló réteget, valamint extrudált PVC szigetelést és burkolatot használ. Ennek a konstrukciónak az a célja, hogy a vonatkozó kábelkonfigurációtól és vizsgálati követelményektől függően meghatározott ideig megőrizze az áramkör integritását tűz esetén.

A rugalmas vezetékszerkezet alkalmassá teszi a kábelt kapcsolószekrényekbe, tűzvédelmi rendszerekbe, mechanikai és elektromos berendezésekbe, valamint ipari automata vezérlőáramkörökbe, ahol az ismételt hajlítás vagy szűk bekötési hely megnehezítheti a telepítést. A kábel kiválasztását a vezeték keresztmetszetén, a magmennyiségen, a beépítési módon, a tűzállósági követelményeken és a csatlakoztatott berendezés elektromos jellemzőin kell alapulnia.

Termékleírás Méretek és műszaki paraméterek táblázata

Felépítés és teljesítmény

A kábelkonstrukció a rugalmas rézvezetőt csillámszalagos tűzálló réteggel, valamint PVC szigeteléssel és burkolattal kombinálja. Mindegyik résznek sajátos funkciója van a kábel teljes szerkezetében, ezért a szükséges specifikációt a vezérlőáramkör, a telepítési környezet és az alkalmazandó tűzállósági követelmények alapján kell kiválasztani.

Rugalmas, 5. osztályú rézvezető

A többszálú vezetékkonstrukció nagyobb rugalmasságot biztosít, mint az azonos névleges keresztmetszetű tömör vezető. Ez hasznos lehet a szekrények huzalozásánál, a berendezések csatlakozásánál és olyan telepítéseknél, ahol a kábelnek korlátozott helyen vagy berendezéselemek körül kell áthaladnia.

Mica-Tape tűzálló réteg

A vezető körül tűzálló rétegként csillámszalag van beépítve. Egy tűzálló kábelkonstrukcióban ennek a rétegnek az a célja, hogy segítse a vezető út védelmét, amikor a kábelt megemelkedett hőmérsékletnek vagy lángnak teszik ki a vonatkozó vizsgálati feltételek által meghatározott ideig.

PVC szigetelés és burkolat

Az extrudált PVC szigetelés elektromos elválasztást biztosít a vezető és a környező kábelelemek között, míg a külső köpeny további mechanikai és környezetvédelmet biztosít. A szigetelés vastagsága a névleges keresztmetszettől függően változik, amint az a fenti specifikációs táblázatban látható.

Hol használják

A réz PVC tűzálló, rugalmas vezérlőkábel olyan vezérlő- és jelkábelezésre szolgál, ahol az áramkör folytonossága meghatározott tűzviszonyok mellett fontos tervezési szempont. A tipikus alkalmazások közé tartoznak a tűzjelző szekrények, az épületek tűzvédelmi rendszerei, a mechanikai és elektromos berendezések, az áramellátással kapcsolatos vezérlőrendszerek és az ipari automatizálási berendezések.

Zárt kapcsolószekrényekben vagy berendezésházakban a rugalmas vezetékkonstrukció leegyszerűsítheti az elvezetést a kevésbé rugalmas kábelkonstrukciókhoz képest. Ipari telepítések esetén a végső kiválasztásnál figyelembe kell venni a környezeti hőmérsékletet, a kábeltálca vagy a vezeték elrendezését, a hajlítási követelményeket, a nedvességet, az olajat vagy más környezeti expozíciót, valamint a csatlakoztatott vezérlőáramkör elektromos terhelését.

Minőség és specifikáció ellenőrzése

Az ilyen típusú kábelek esetében a minőségértékelésnek a mérhető felépítésen és elektromos paramétereken kell alapulnia, nem csupán a megjelenésen. A vezeték keresztmetszetét, a vezeték ellenállását, a szigetelés vastagságát, a tűzálló réteget, a magmennyiséget és az alkalmazandó tűzállósági követelményeket az elfogadott specifikáció alapján kell ellenőrizni.

Gyártás vagy szállítás előtt a projektdokumentáció összeegyeztethető a kívánt modellel, keresztmetszettel, magmennyiséggel, vezetéktípussal és vizsgálati követelményekkel. Mérnöki alkalmazások esetén az ügyfelek azt is megerősíthetik, hogy szükség van-e további ellenőrzési jegyzőkönyvekre, műszaki adatokra vagy mintákra a tömeges gyártás előtt.

Mit kell ellenőrizni rendelés előtt?

A megfelelő specifikáció a vezérlőrendszertől és a telepítési feltételektől függ. Megrendelés előtt érdemes megerősíteni a következő pontokat:

1. Vezeték keresztmetszete az áramköri követelményeknek és a vonatkozó elektromos számításoknak megfelelően.

2. Szükséges magmennyiség, és hogy szabványos vagy testreszabott magkonfigurációra van-e szükség.

3. Tűzálló teljesítményre vonatkozó követelmények és az alkalmazandó projekt vagy vizsgálati szabvány.

4. Telepítési mód, beleértve a kapcsolószekrény bekötését, a vezetékek beszerelését, a kábeltálca beszerelését vagy a berendezés csatlakoztatását.

5. A projekthez szükséges kábelhossz, csomagolás, dokumentáció és ellenőrzési követelmények.

GYIK

1. Ez a réz PVC tűzálló, rugalmas vezérlőkábel képes fenntartani az áramkör folytonosságát tűz közben?

A kábel csillámszalaggal van ellátva, tűzálló réteggel, hogy segítsen fenntartani a vezető utat egy meghatározott ideig az alkalmazandó tűzvizsgálati körülmények között. A tényleges tűzállósági teljesítmény a kábel felépítésétől, a beépítési módtól és a megadott termék vizsgálati követelményeitől függ.

2. Milyen vezetőanyagot használnak ebben a kábelben?

Rugalmas rézvezetőket használ. A vezeték konfigurációja és az egyhuzal maximális átmérője a névleges keresztmetszettől függően változik, a vonatkozó értékeket a műszaki táblázat tartalmazza.

3. Milyen keresztmetszetek és magmennyiségek állnak rendelkezésre?

A felsorolt ​​keresztmetszetek 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² és 6 mm². Az ajánlott magmennyiségek 2-61 magot tartalmaznak a táblázatban látható konfigurációkban, és a testreszabott magmennyiségek megbeszélhetők a projekt követelményei szerint.

4. Testreszabható a kábel egy projekthez?

Igen. A mag mennyisége és a kábel hossza testreszabható a projekt specifikációi szerint. Gyártás előtt meg kell erősíteni a szükséges vezeték-keresztmetszetet, magkonfigurációt, tűzálló felépítést, beépítési feltételeket és dokumentációs követelményeket.

5. Hol használják általánosan ezt a típusú kábelt?

A tipikus alkalmazások közé tartoznak a tűzjelző szekrények, az épületek tűzvédelmi rendszerei, a mechanikai és elektromos berendezések, az ipari vezérlőáramkörök és egyéb olyan berendezések, ahol rugalmas vezetékezés és tűzálló kábelezés szükséges.

6. Milyen technikai információkat kell megadni az árajánlathoz?

A pontos árajánlat és a specifikáció ellenőrzéséhez kérjük, adja meg a szükséges modellt, vezeték-keresztmetszetet, magmennyiséget, kábelhosszt, telepítési környezetet és az alkalmazandó tűzállósági követelményeket. Ha rendelkezésre állnak, projektrajzok vagy műszaki adatok is használhatók a kábelszerkezet megerősítésére a gyártás előtt.
