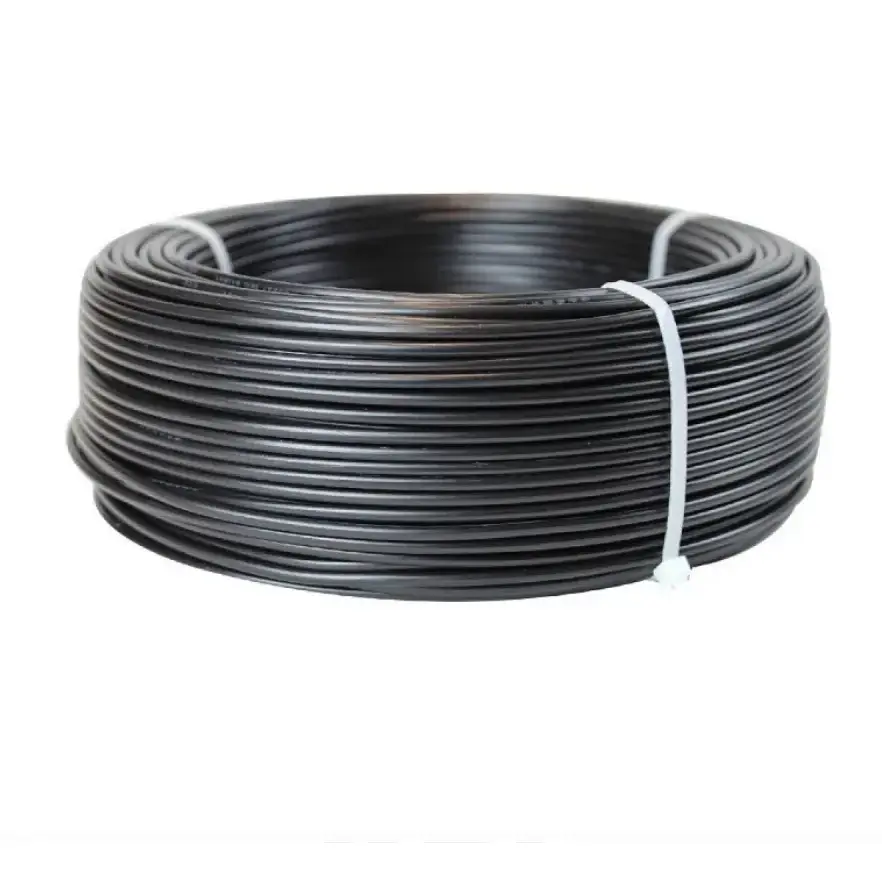

Réz PVC égésgátló, rugalmas vezérlőkábel

Termékmodellek: N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

A réz PVC égésgátló rugalmas vezérlőkábel a sodrott rézvezetőket PVC szigeteléssel és egy külső köpennyel kombinálja, hogy rugalmas megoldást nyújtson a vezérléshez és a jelvezetékekhez. Lángálló kábelkonstrukciójának célja a láng terjedésének korlátozása, míg a rugalmas vezetékelrendezés lehetővé teszi a kábel könnyebb elvezetését a kapcsolószekrények, berendezés-kapcsok és kompakt vezetékezési terek körül.

Ezt a kábelt általában tűzvédelmi vezérlőáramkörökhöz, ipari automatizáláshoz, erősáramú berendezésekhez, mechanikai és elektromos rendszerekhez, valamint kohászati ​​gépekhez használják. A megfelelő specifikáció a szükséges mag konfigurációtól, a vezeték méretétől, a beépítési feltételektől és az alkalmazáshoz meghatározott égésgátló követelményektől függ.

Termékleírás Méretek és műszaki paraméterek táblázata

Felépítés és lángálló teljesítmény

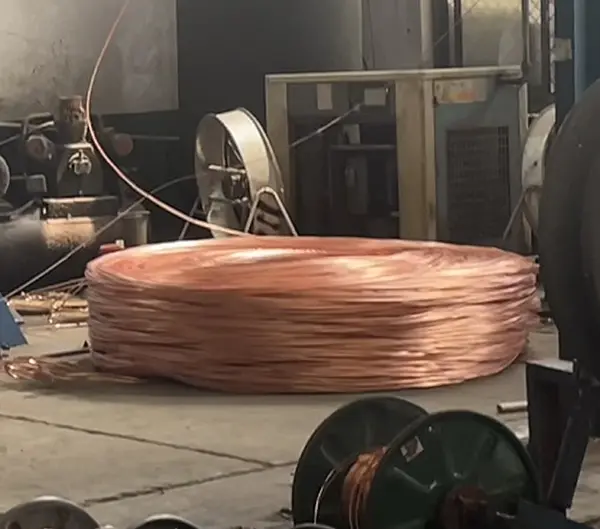

Többszálú, rugalmas rézvezető

A kábel többszálú rézvezető konstrukciót használ, nem pedig tömör vezetőt. A kisebb, különálló vezetőszálak nagyobb rugalmasságot biztosítanak, ami akkor hasznos, ha a vezérlőkábeleket szekrényeken, vezetékeken, berendezések burkolatán és más olyan helyeken vezetik át, ahol a beépítési hely korlátozott.

PVC szigetelés és burkolat

A szigeteléshez és a külső védőréteghez PVC-t használnak. A szigetelés vastagsága a vezeték névleges keresztmetszetétől függően változik, a megfelelő értékeket a műszaki táblázat tartalmazza. A kiválasztott szigetelőszerkezet elektromos leválasztást és védelmet biztosít a vezérlő és felügyeleti áramkörök számára normál üzem közben.

Lángálló kábelezés

A lángálló PVC anyag célja, hogy csökkentse a láng terjedését a kábel mentén, ha gyújtóforrásnak van kitéve. A lángálló teljesítményt a vonatkozó kábelspecifikáció és vizsgálati követelmények szerint kell értékelni, nem pedig a tűzállósági teljesítményként kezelni.

Miért számít a rugalmas konstrukció a vezérlővezetékeknél?

A réz PVC égésgátló rugalmas vezérlőkábel a többszálú vezetőszerkezetet PVC szigeteléssel és burkolattal kombinálja, így alkalmassá teszi a vezérlőkábelekhez, ahol fontos az útválasztási rugalmasság. A konstrukció leegyszerűsítheti a kábelek elrendezését a kapcsolószekrényeken belül és a berendezés alkatrészei körül, összehasonlítva a kevésbé rugalmas kábelkialakítással.

Több vezérlőáramkört magában foglaló projekteknél a rendelkezésre álló magkonfigurációk lehetővé teszik a kábel kiválasztását a szükséges jelek vagy vezérlőfunkciók számának megfelelően. A vezeték keresztmetszetét az áramkör elektromos követelményei alapján kell meghatározni, nem csak a magmennyiség alapján.

A tűzbiztonsági követelményeket támasztó telepítéseknél az égésgátló jellemző a telepítési környezettel, a kábelcsoportosítással, az elvezetési módszerrel és a vonatkozó projektszabvánnyal együtt vehető figyelembe. Ezeket a tényezőket meg kell erősíteni a specifikáció végleges kiválasztása előtt.

Alkalmazási forgatókönyvek

Tűzvédelmi rendszerek

Tűzvédelmi vezérlőszekrényekben, tűzriasztó csatlakozóberendezésekben és kapcsolódó mechanikai rendszerekben, például füstelvezető berendezésekben használatos vezérlő- és jelzőáramkörökhöz.

Erő- és energiafelszerelések

Alkalmas kapcsolószekrényekhez, generátorral kapcsolatos vezérlőáramkörökhöz, áramelosztó helyiségek berendezéseihez és egyéb alacsony feszültségű vezérlési alkalmazásokhoz, ahol rugalmas vezetékezésre van szükség.

Kohászati ​​és ipari termelés

Használható gyártósorok automata vezérlőrendszereiben, berendezések vezérlőszekrényeiben és jeláramkörökben ipari környezetben. A kiválasztás során figyelembe kell venni a környezeti hőmérsékletet és az olajnak, nedvességnek vagy vegyszereknek való kitettséget.

Épületgépészeti és elektromos rendszerek

Alkalmazható központi légkondicionáló berendezések, épületgépészeti és elektromos rendszerek, földalatti berendezési helyiségek és egyéb épületgépészeti berendezések vezérlésére.

Általános ipari automatizálás

Vezérlőszekrényekben, automatizált gyártóberendezésekben, gépészeti berendezésekben és egyéb ipari rendszerekben használják, ahol több vezérlő- vagy felügyeleti jelet kell átvezetni szűk beépítési helyeken.

Minőség és specifikáció ellenőrzése

Vezérlőkábel esetében a minőségellenőrzésnek a mérhető szerkezeti és elektromos paraméterekre kell összpontosítania. A vezeték keresztmetszete, a maximális egyhuzal átmérő, a PVC szigetelés vastagsága és az egyenáramú vezeték ellenállása gyártás és szállítás előtt ellenőrizhető az egyeztetett specifikáció szerint.

Tömeges mérnöki megrendeléseknél a modellt, a magmennyiséget, a vezeték keresztmetszetét, a kábelhosszt és az alkalmazandó égésgátló követelményeket előzetesen meg kell erősíteni. A műszaki dokumentáció és a vizsgálati jegyzőkönyvek a megrendelt specifikációhoz illeszthetők, ahol a projekt megköveteli.

Specifikáció kiválasztási útmutató

Az automatikus vezérlésű projekt kábelének kiválasztásakor több paramétert együtt kell figyelembe venni:

1. Vezeték keresztmetszete: Válassza ki az elektromos terhelés és a vezérlőáramkör követelményei szerint.

2. Magok mennyisége: Párosítsa össze a magok számát a szükséges vezérlési és felügyeleti funkciókkal, és vegye figyelembe a további magokat, ahol a projekttervezés megköveteli.

3. Telepítési mód: Győződjön meg arról, hogy a kábelt kapcsolószekrényen belül, vezetéken keresztül, kábeltálcán vagy közvetlenül a berendezéshez vezetik.

4. Lánggátló követelmények: Erősítse meg a szükséges égésgátló osztályt vagy a projektre vonatkozó vizsgálati szabványt.

5. Környezeti feltételek: Vegye figyelembe a környezeti hőmérsékletet, nedvességet, olajat, vegyszereket, mechanikai mozgást és a rendelkezésre álló hajlítási teret.

6. Szállítási követelmények: A tömeges gyártás előtt ellenőrizze a kábel hosszát, a csomagolást, a címkézést, a dokumentációt és az ellenőrzési követelményeket.

GYIK

1. Ez a vörösréz PVC égésgátló, rugalmas vezérlőkábel égésgátló tulajdonságokkal rendelkezik?

Igen. A kábel égésgátló PVC szigetelést és burkolatot használ, amelyet a láng terjedésének korlátozására terveztek. A pontos égésgátlási teljesítményt az előírt kábelkonstrukció és a vonatkozó vizsgálati követelmények szerint kell megerősíteni.

2. Miért alkalmas a kábel keskeny kapcsolószekrények bekötésére?

A többszálú vezetőszerkezet nagyobb rugalmasságot biztosít, mint az azonos névleges keresztmetszetű tömör vezető. Ez megkönnyítheti az útválasztást és a lezárást, ha a rendelkezésre álló telepítési hely korlátozott.

3. Milyen keresztmetszetek és magmennyiségek állnak rendelkezésre?

A felsorolt ​​keresztmetszetek 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² és 6 mm². Az ajánlott magmennyiség 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 és 61 magot tartalmaz. Az egyedi magmennyiségek a projekt igényei szerint megbeszélhetők.

4. Testreszabható a kábel speciális magmennyiségekhez vagy hosszúságokhoz?

Igen. Custom core quantities and cable lengths can be discussed according to the project specification. Gyártás előtt meg kell erősíteni a vezeték keresztmetszetét, a beépítési feltételeket, az égésgátló követelményeket és a szükséges dokumentációt.

5. Hol használják általánosan ezt a típusú kábelt?

A tipikus alkalmazások közé tartoznak a tűzvédelmi vezérlőszekrények, az erő- és energetikai berendezések, a kohászati ​​gyártósorok, az épületgépészeti és elektromos rendszerek, az automatizált gyártóberendezések és az ipari vezérlőszekrények.

6. Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a kívánt modellt, vezeték-keresztmetszetet, magmennyiséget, kábelhosszt, telepítési környezetet és az alkalmazandó égésgátló követelményeket. Projektrajzok vagy műszaki leírások is rendelkezésre bocsáthatók, hogy a kábelszerkezetet ellenőrizni lehessen árajánlattétel és gyártás előtt.
