Réz PVC rugalmas vezérlőkábel

Alaptermék modell: KVVR

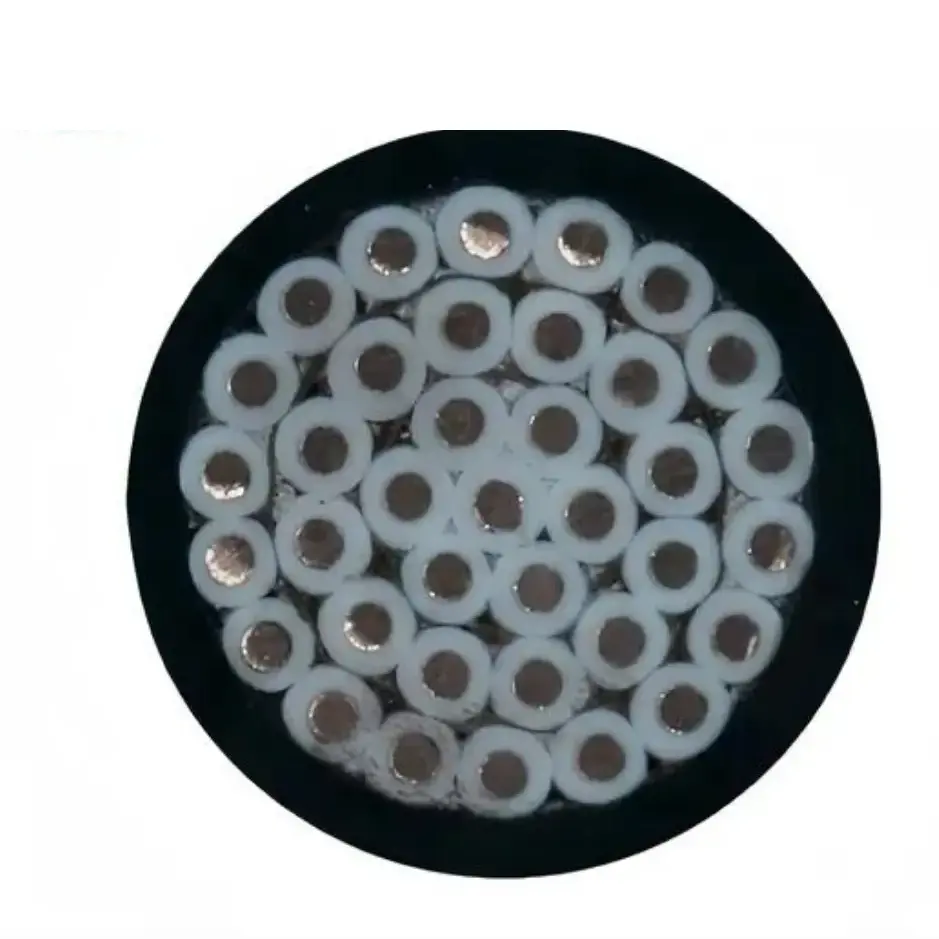

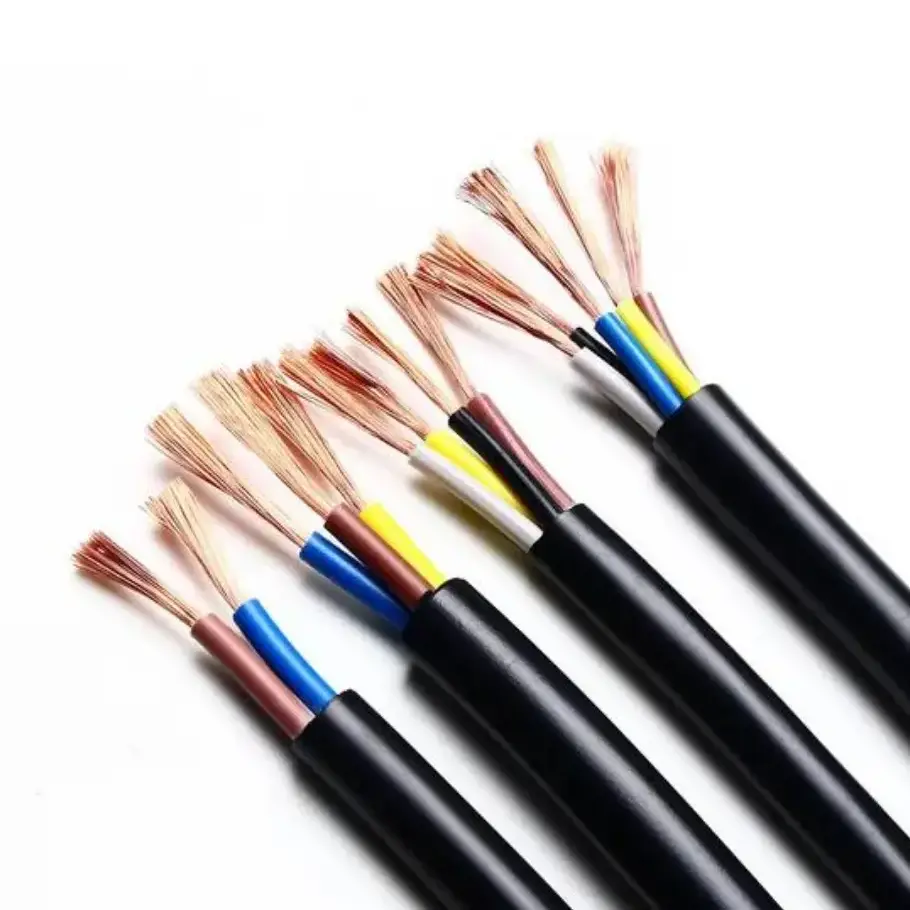

A réz PVC flexibilis vezérlőkábel egy 450/750 V-os vezérlőkábel, amely sodrott rézvezetők, valamint PVC szigetelés és köpeny köré épül. A rugalmas vezetékkonstrukció lehetővé teszi, hogy a kábel szorosabb útvonalat kövessen, mint egy tömör vagy merev vezeték, ami akkor hasznos, ha a vezérlővezetékeknek szekrényeken, tálcákon, vezetékeken vagy berendezések csatlakozásain kell keresztülhaladniuk. Elsődleges szerepe a kisfeszültségű elektromos rendszereken belüli vezérlő-, mérő- és felügyeleti jelek továbbítása.

Az automatikus vezérlés és a segédáramkörök esetében a kábel meghatározásakor fontos a vezeték keresztmetszete, a magok száma, a beépítés módja és az elektromos ellenállás. A rendelkezésre álló vezetékméretek lefedik az általános vezérlő-huzalozási követelményeket, míg az áramkör kialakításának megfelelően különböző magkonfigurációk választhatók.

Termék műszaki paraméter táblázat

Szerkezeti és elektromos jellemzők

Stranded Copper Conductor

A vezető több finom rézszálból áll, nem pedig egyetlen tömör vezetőből. Ez a konstrukció biztosítja azt a mechanikai rugalmasságot, amely a vezérlőkábelek kivezetések, szekrényelemek és kábelkezelő rendszerek körül történő elvezetéséhez szükséges. A vezeték ellenállása 20 ℃-on a specifikációs táblázatban szerepel mind a nem bevont, mind a bevonatos fémek esetén.

PVC szigetelés és burkolat

A PVC-t elsődleges szigetelőanyagként használják a vezető körül, a kábelszerkezet pedig elektromos elválasztást biztosít az egyes vezetők és a környező környezet között. A felsorolt ​​szigetelés vastagsága a vezeték keresztmetszetétől függően változik, lehetővé téve a specifikáció ellenőrzését a tervezett áramköri követelményekkel.

450/750V Vezérlő kábelezés

A 450/750 V besorolás ezt a kábelt egy általános kisfeszültségű vezérlési és segédvezeték-tartományba helyezi. Elektromos vezérlő- és felügyeleti áramkörökhöz készült, nem pedig a nagyobb feszültségű átvitelhez kiválasztott tápkábelek helyettesítésére. A végső kiválasztásnak követnie kell a teljes áramkör feszültség-, áram-, telepítési és felszerelési követelményeit.

Alkalmazási forgatókönyvek

A réz PVC flexibilis vezérlőkábel vezérlő- és segédáramkörökben használatos, ahol a vezetékezési útvonal szekrényeket, berendezés csatlakozásokat vagy más olyan helyeket foglal magában, amelyek könnyebb kezelést igényelnek a telepítés során.

1. Energiaipar: Vezérlőszekrények az áramelosztó helyiségekben, generátorkészlet vezérlőkábelek és másodlagos jeláramkörök alállomásokhoz.

2. Ipari automatizálás: Belső vezérlővezetékek gyártósor-berendezésekhez, szerszámgépekhez, ventilátorokhoz, vízszivattyúkhoz és szárítóberendezésekhez.

3. Épülettámogató projektek: Központi légkondicionáló vezérlőmodulok, liftvezérlő szekrények, földalatti géptermek és épületvilágítási összekötő rendszerek.

4. Kohászati ​​gyártás: Automatikus kezelőkonzolok és jelcsatlakozások gyártóberendezésekhez ipari műhelyekben.

5. Általános támogató projektek: Elektromos vezérlőáramkörök tűzvédelmi összekötő berendezésekhez és környezetvédő szennyvízkezelő berendezésekhez.

Gyakorlati vezetékezési problémák megoldva

1. Útválasztás szűk helyeken keresztül

A kapcsolószekrények és berendezések gyakran több terminált, komponenst és kábelútvonalat tartalmaznak korlátozott helyen. A sodrott vezeték megkönnyíti a kábel elvezetését és végzését ott, ahol a merev vezeték kezelése kevésbé lenne kényelmes.

2. A vezető méretének az áramkörhöz való illesztése

A vezérlőáramkörök nem igényelnek azonos vezeték-keresztmetszetet. A rendelkezésre álló 0,5 mm² és 6 mm² közötti méretek lehetővé teszik a kábel specifikációjának az áramköri követelményekhez, a telepítési feltételekhez és a csatlakoztatott berendezések elektromos jellemzőihez való igazítását.

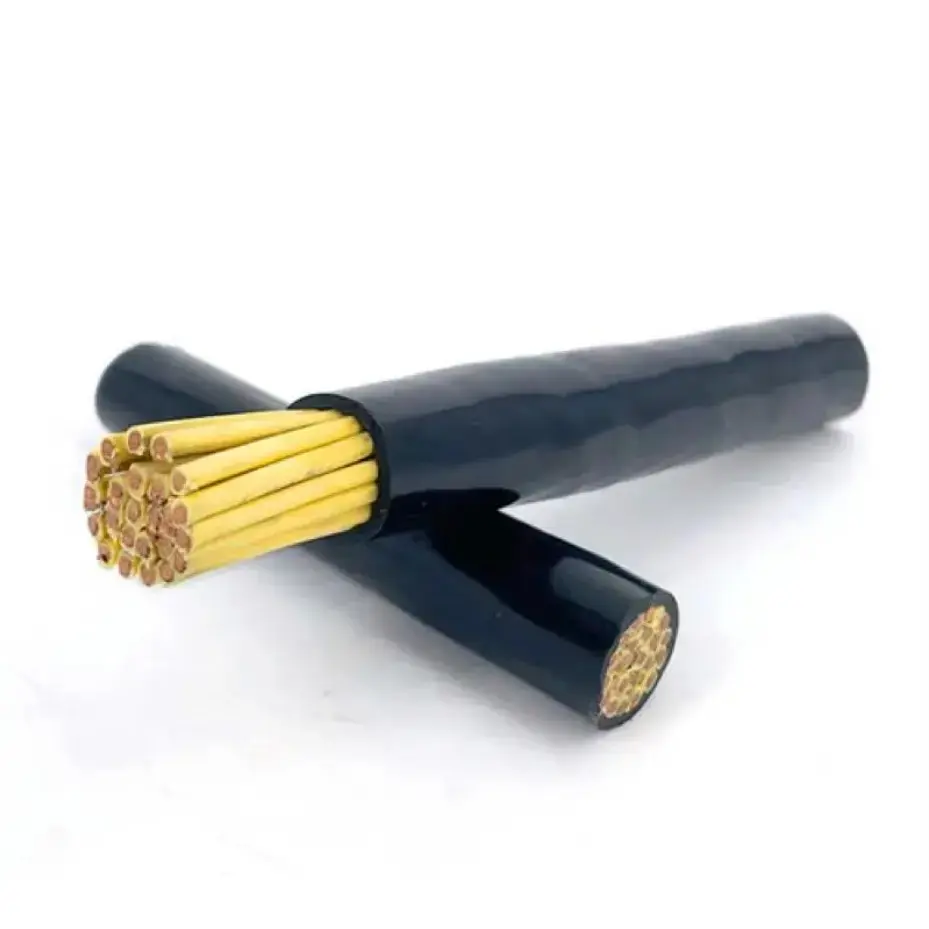

3. Többmagos vezérlővezetékek kezelése

A többeres kábel használata leegyszerűsítheti a kapcsolódó vezérlő- és felügyeleti áramkörök szervezését. A mag mennyiségét a szükséges jelek számából, a tartalék áramkörökből és a berendezés bekötési elrendezéséből kell meghatározni.

4. Konzisztens elektromos paraméterek fenntartása

A vezeték ellenállása és a szigetelés vastagsága olyan mérhető paraméterek, amelyek a megadott kábelszerkezethez képest ellenőrizhetők. A projektbeszerzéshez a szükséges keresztmetszetet, magkonfigurációt és a vonatkozó műszaki dokumentációt gyártás vagy szállítás előtt meg kell erősíteni.

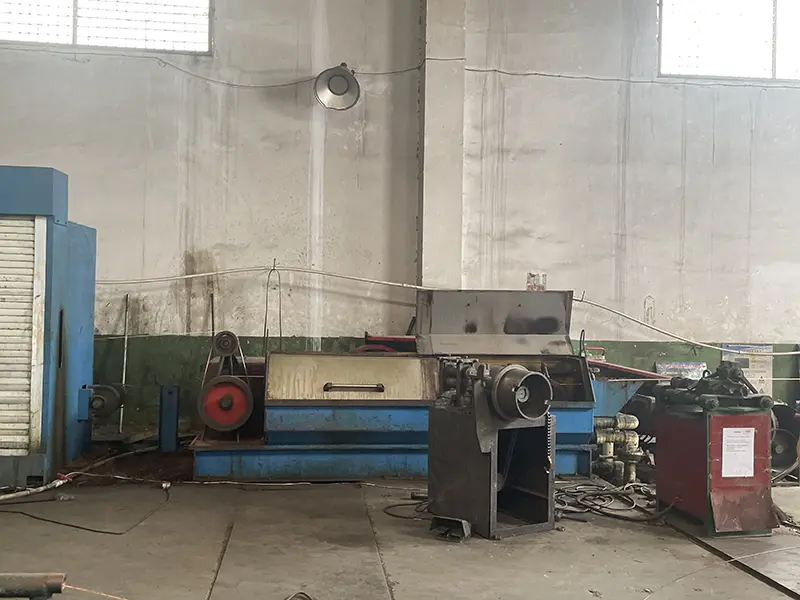

Gyártás és minőségellenőrzés

A vezérlőkábel beszerzésénél a minőségértékelésnek a nyomon követhető anyagspecifikációkra és a mérhető gyártási paraméterekre kell összpontosítania, nem csak a megjelenésre. A vonatkozó ellenőrzések magukban foglalhatják a vezeték felépítését, a vezeték ellenállását, a szigetelési méreteket és a kész kábelek ellenőrzését a vonatkozó termékkövetelmények szerint.

A Qiancheng termékleírásokat és kapcsolódó műszaki információkat tud nyújtani a projekt kiválasztásához. Tömeges vagy projekt megrendeléseknél a megrendelés feldolgozása előtt meg kell erősíteni a szükséges modellt, vezeték keresztmetszetet, magmennyiséget, kábelhosszt, csomagolást és dokumentációt.

Specifikáció kiválasztási útmutató

Az ilyen típusú vezérlőkábel kiválasztásakor több paramétert együttesen kell figyelembe venni, ahelyett, hogy egymástól függetlenül választanánk ki a vezeték méretét.

1. Vezető keresztmetszete: Válassza ki az elektromos terhelés, az áramkör funkciója és a vonatkozó vezetékezési követelmények alapján.

2. Magok mennyisége: Határozza meg a vezérlő-, felügyeleti és segédáramkörök számát, amelyeket a kábelnek kell hordoznia.

3. Telepítési mód: Ellenőrizze, hogy a kábelt szekrényen, tálcán, vezetéken vagy berendezéscsatlakozáson keresztül vezetik-e át, és vegye figyelembe a szükséges rugalmasságot.

4. Elektromos paraméterek: Ellenőrizze a névleges feszültséget és a megengedett vezetékellenállást a csatlakoztatott vezérlőrendszer követelményei szerint.

5. Projektdokumentáció: Mérnöki vagy kiviteli megrendelés esetén erősítse meg a szükséges specifikációs lapot, az ellenőrzési jegyzőkönyveket és egyéb műszaki dokumentumokat a szállítás előtt.

GYIK

1. Mekkora ennek a réz PVC rugalmas vezérlőkábelnek a névleges feszültsége?

A névleges feszültség 450/750V. A kábel sodrott rézvezetékeket használ PVC szigeteléssel, és kisfeszültségű vezérléshez és segédáramkörökhöz készült.

2. Milyen méretű vezetékek állnak rendelkezésre?

A specifikációs táblázat 0,5 mm² és 6 mm² közötti névleges keresztmetszetekre vonatkozik. A tényleges kiválasztásnak a vezérlőáramkör elektromos követelményei és telepítési feltételei alapján kell történnie.

3. Meg tud adni teljes műszaki specifikációt a projekt kiválasztásához?

Igen. Műszaki információk adhatók meg az alkalmazandó vezetékméretről és kábelkonfigurációról, beleértve a vezeték átmérőjét, a PVC szigetelés vastagságát és a 20 ℃ egyenáramú vezeték ellenállását.

4. Hol használják általában ezt a kábelt?

Használható áramelosztó vezérlőszekrényekben, ipari automatizálási berendezésekben, liftvezérlő rendszerekben, központi légkondicionáló vezérlőkben, kohászati ​​berendezésekben és környezetvédő elektromos vezérlőrendszerekben.

5. Hogyan kell kiválasztani a kábelt egy új vezérlőrendszerhez?

Először ellenőrizze a névleges feszültséget, a vezeték keresztmetszetét, a szükséges magmennyiséget, a telepítési útvonalat és a környezeti feltételeket. Ezután a kábel specifikációja összeegyeztethető a rendszer elektromos és mechanikai követelményeivel.

6. Testre szabható a kábelhossz és az egyéb specifikációk?

A kábelhossz és a konfigurációs követelmények a projektnek megfelelően megbeszélhetők. Nem szabványos megrendeléseknél a szükséges vezetékméretet, magmennyiséget, hosszt, csomagolást és műszaki dokumentációt a gyártás előtt vissza kell igazolni.
